特點

• 1RU 高、半機架寬的輕便型監測儀，特別適合于空間受限的工作環境應用可采用AC 或DC 供電
• 享有專利的色域顯示，為符合性驗證提供方便
• 清晰明亮的、類似于CRT的波形跡線顯示質量
• 多達10000項的出錯日志記錄，簡化了錯誤事件校正
• 全數字處理，精度高、可重復性好、無漂移運行
• 具有以太網端口，可方便地獲取并傳送屏幕快照和出錯日志記錄
• 波形跡線和圖像顯示的凍結模式
• 儀器的標準型配置可監視16 個通的嵌入音頻(可同時監視8個通道) 和一路AES 音頻輸入
• 前面板設有耳機接口，便于監聽音頻信號
• 提供音頻電平條和李沙育圖形的同時顯示，僅用單一儀器即可實現音頻信號的全面驗證
• 提供32項可由用戶配置的預置項，可快速調用儀器的常用配置
• 提供用戶定義的安全區刻度，使編輯操作更方便
• 帶有選行標記的圖像縮略圖顯示
• 直觀的用戶界面，背光式按鈕，提供在線幫助
• 明晰且易讀出的高分辨率DVI-I輸出顯示
• 無源環通輸入，即便是在儀器電源斷開時也能在信號路徑的任意點上實現透明監視
• 前面板設有USB端口，為傳送儀器的預置提供方便

應用

• SDI視頻和未壓縮的數字音頻的置信度監視
• 傳送分配系統和播出系統的符合性檢驗
• 前期制作和后期制作中的內容質量控制

WVR5000 和WVR4000 輕便型視頻波形監測儀為基本的視音頻監視提供了一種理想的解決方案。這兩款儀器的機身高均為1RU、寬度為半機架寬，特別適合于空間受限的環境中使用。

WVR5000 和WVR4000 輕便型多用波形監測儀提供交直流供電選件，可使用12V直流電源或100 至240V 的交流電源。

這兩種監測儀的標準型均支持16個通道的嵌入音頻和一路2 通道的數字AES 音頻輸入。　

WVR5000

支持HD-SDI (SMPTE 292M) 和SD-SDI(ITU-R BT.601) 信號格式的監視應用。它能夠自動檢測HD/SD 格式的輸入信號。　

WVR4000

僅支持SD-SDI (ITU-R BT.601) 信號格式的監視應用。

這兩款儀器均是輕便型的監視產品，具有泰克公司波形監測儀系列的高性能和可靠性。

卓越的泰克公司品質

WVR5000 和WVR4000 均具有類似CRT清晰明亮的顯示跡線，為未壓縮視頻提供了高質量監視。它們還具有享有專利的色域顯示、圖像縮略圖顯示、凍結顯示和多達10000 項的出錯日志記錄，可進行有效的內容符合性檢驗。

集數字音頻和視頻監視于一身

這兩款儀器均提供了標準的數字音頻監視功能，配備有音頻電平條顯示、李沙育顯示和前面板耳機端口，能夠非常方便地、獨立地進行數字音頻的符合性查驗，而不必使用其它儀器設備。

使用的便利性

這兩種儀器均具有直觀的用戶界面，采用了背光式按鈕，還提供了在線幫助。

儀器具有32 項可由用戶配置的預置，用戶可以按照個人的使用習慣進行配置，以迅速方便地調用儀器的常用功能。儀器的前面板設有USB 端口，可以方便地通過USB 端口將這些配置由一臺儀器傳送到另一同型號的儀器中。

儀器提供無源環通輸入，即使在斷開儀器電源的情況下也能夠在信號路徑的任意點上進行透明監視。

儀器配備有以太網端口，可以方便地獲取并傳送屏幕快照和出錯日志記錄。

泰克公司的See and Solve 顯示特性

利用泰克公司監測儀的See and Solve顯示特性，顯著簡化了諸如信號校準、錯誤檢測和內容校正等視頻監視任務，使檢測出的錯誤在顯示器上一目了然，從而能夠非常有效地查尋故障。

泰克公司的顯示器提供了類似CRT 的跡線顯示質量，使被監視的波形清晰可見，如同模擬顯示器一樣。這兩種監測儀均具有多種掃描速率，可以很方便地控制垂直增益和水平擴展，幫助用戶有效地監視和測量視頻波形參數。

儀器特別設計了工作狀態的提要顯示，能夠提供全面的告警信息、工作狀態報告和內容檢測信息。在強大的視頻狀態顯示中，包含有出錯統計、信號格式、是否存在附屬數據等提要信息。利用泰克公司的這種特有顯示，所有的重要內容信息一目了然，使信號的監視任務變得既簡單又方便。

在矢量顯示中，用戶可以選擇顯示刻度、75%或100%的彩色標度和彩色坐標軸。

泰克公司專利的色域顯示－有效地檢測并校正色域錯誤

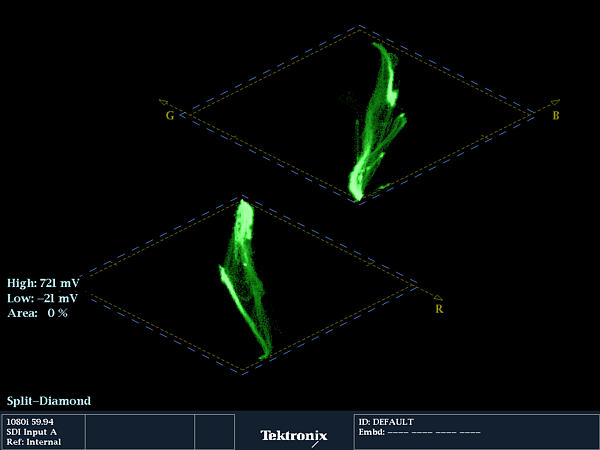

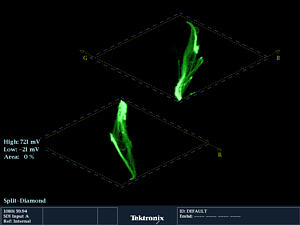

利用泰克公司專利的鉆石顯示和分離鉆石顯示，能夠直觀形象地使美工、編輯和操作人員一眼就能觀察到BGB色域的符合性狀況，從而幫助他們迅速方便地隔離超出色域容限的信號分量。

如果需要在復合系統中播出SDI 分量?jī)?nèi)容，利用獨特的泰克公司箭頭顯示就能夠在復合環境中監測SDI 分量復合后的色域符合性，而無需使用單獨的編碼器。在箭頭顯示中，可以提供單獨的亮度信號的高、低電平容限指示。這種顯示對于攝像機的彩色平衡調整是非常有用的。

在以上的每種色域顯示圖形中，均提供了用戶可選擇的色域門限值，工作人員可以按照他們特定的操作而設置相應的色域監視容限值。此外，色域檢測結果也整合到強大的告警日志記錄中，以使WVR5000 和WVR4000 能夠提供色域錯誤報告。

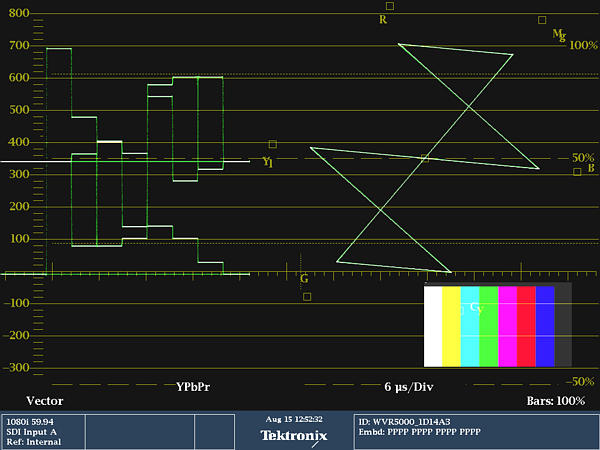

TandemVu™ Display – Customized Waveform and Vector View

TandemVu provides the ability to visualize waveform and vector or lightning displays simultaneously. The user can position and magnify each trace individually based on personal preferences. TandemVu provides broadcast operators with an efficient way to adjust and balance cameras in studios or outside broadcast applications.

The Tektronix displays provide sharp traces without pixelation.

利用儀器提供的各種顯示選件，用戶能夠在RGB、YPbPr 或偽復合格式中選擇SDI 信號的并列顯示或疊加顯示。

儀器提供有多種水平定時顯示方式，包括一行、兩行、一場和兩場掃描模式，可采用水平擴展或不采用水平擴展。

儀器提供固定的或可變的垂直增益設置，由于儀器采用了全數字化的設計方案，無論哪一種增益設置均有很高的精度和可重復性。

在矢量顯示中，用戶可以選擇7 5% 或100% 彩色的標度。

在每種顯示方式中，儀器能夠自動選擇基于輸入信號格式的對應刻度。

圖像顯示－快速直觀的內容驗證和精確的內容調整

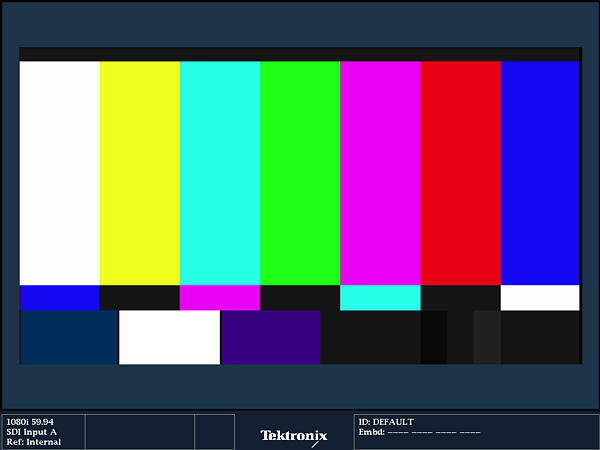

全彩色的圖像顯示提供了輸入信號內容的定性圖示，它給出了信號圖像的全屏顯示。這種顯示可兼容所有的信號輸入格式，儀器還能夠按照輸入信號的格式自動地調整屏幕的寬高比和有效行數。

您可以選擇"加亮"方式以在圖像顯示器中指示RGB 或復合色域中的錯誤位置。在選行模式中可指示圖像顯示器中當前被選行的位置。

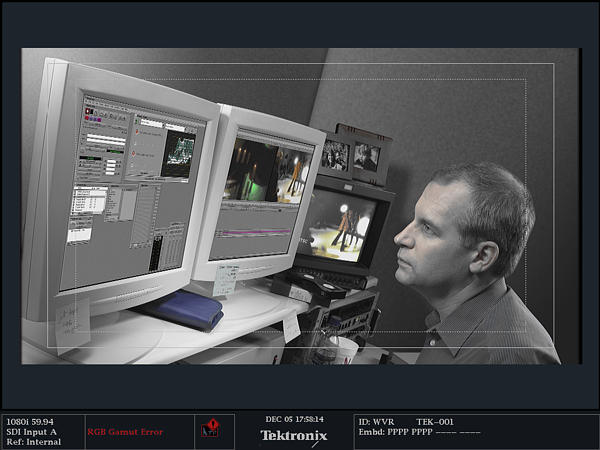

在圖像顯示器中，用戶可以選擇幾種安全區和安全標題區刻度，這樣有助于編輯和操作人員判斷視頻內容 (例如圖形、標題或臺標) 在屏幕上的顯示位置是否正確。

儀器提供的刻度選項包括按照SMPTERP218、ITU 和ARIB 標準定義的安全區和安全標題區刻度指示，此外，儀器還提供了兩種靈活的、完全可由用戶定義的安全區和安全標題區刻度。

有了這些刻度，為編輯人員提供了極大的便利，能夠更加方便地進行格式轉換。

告警、質量統計和日志記錄－全面而又快速的內容驗證

為便于觀察被測信號的工作狀態，WVR5000 和WVR4000 提供了各種顯示模式。另外，在屏幕的下方還提供了可連續顯示的狀態欄。

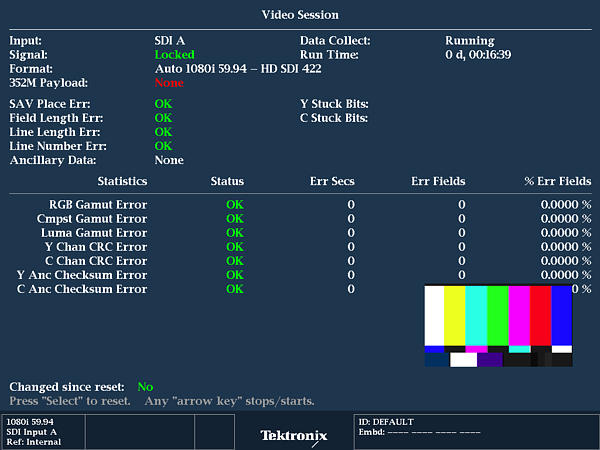

在視頻狀態報告顯示中，提供了視頻內容全面的、完整的狀態信息。這些信息是按照事件的時間先后順序編排的。這些信息提交了內容查驗后的符合性報告，可以作為被測內容質量的證據。在這些信息中，包括有輸入格式、報告提交時間以及有關誤碼檢測和處理 (EDH) 和循環冗余校驗 (CRC) 以及色域錯誤等的統計信息。

在告警狀態顯示中，提供儀器當前正在監測的每一工作狀態的連續信息。

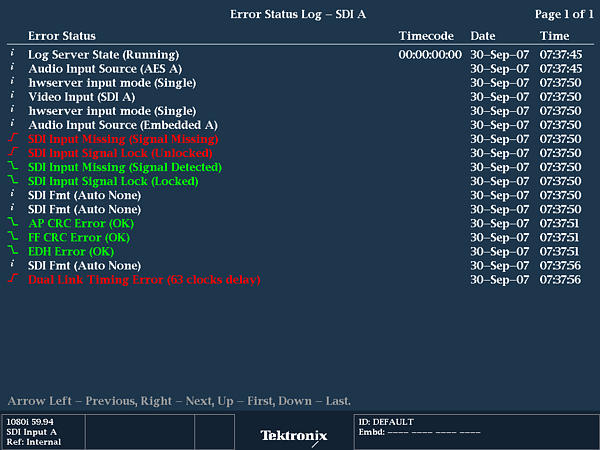

這兩款儀器均支持無人監視應用，它們能夠?yàn)榉��?wù)級別協議提交報告文檔。在儀器中可保存多達10000 項的出錯日志記錄，這為工作人員發現和改正錯誤提供了便利。在日志記錄中，包含有日期、時間和時間碼 (VITC、LTC 和ANC) 信息。可以將出錯日志記錄保存為TXT 或HTM 文件格式，以便利用電子表格或數據庫軟件對日志記錄作進一步的處理。

數字音頻功能－標準配置

WVR5000 和WVR4000 標配數字音頻監視功能，支持?jǐn)?shù)字AES 音頻和嵌入音頻監視。

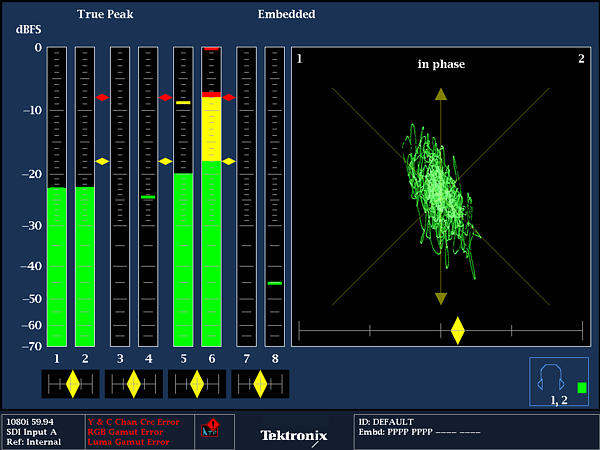

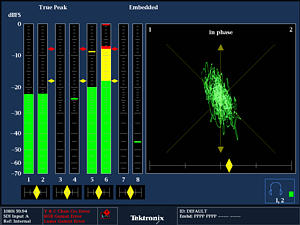

這兩款儀器均設置有電平條顯示和李沙育顯示。利用這兩種顯示，可監視嵌入音頻和AES 數字音頻格式，最多可達8 個通道 (2 個通道的AES 音頻)。

在電平表指示中，可選擇沖擊式電平表和刻度，也可以由用戶配置。包括有電平過高 (over) 和靜音 (silence) 設置，以及數字限幅 (clip) 和默音 (mute) 的檢測，用戶可選擇表示模擬音頻域中相應狀態的電平。

在音頻狀態報告顯示中，記錄了最高的真實峰值電平，并提供報告提交期間內的的默音、限幅、電平過高和靜音的出現次數。泰克公司的儀器能夠提供精確的峰值電平測量結果。
