特點

• 視頻/音頻/數據監視器和分析儀 — 眾多功能共一平臺
  • WFM8300和WFM8200是自動檢測HD/SD-SDI格式和多種雙鏈路視頻格式（包括RGB和XYZ彩色空間支持）的標準儀器
  • 眾多的可選功能，包括3Gb/s SDI（A級和B級）格式支持（選件3G）、復合模擬視頻支持（選件CPS）、模擬和數字音頻（選件AD）以及杜比E和杜比數字音頻（選件DDE）解碼和監視支持
  • WFM8300標準型提供兩路輸入同時監視功能、ANC數據查驗器以及模擬音頻、數字音頻（需含選件AD）或杜比音頻格式（需含選件DDE）與視頻之間的A/V延遲測量的數字/圖形顯示
• 高級物理層信號完整性分析儀
  • 高性能實時眼圖顯示、抖動測量以及享有專利的電纜長度測量（WFM8300選件PHY或WFM8200選件EYE）
  • 最全面的眼圖測量，包括眼圖幅度、上升/下落時間、過沖/下沖測量以及泰克公司抖動波形顯示（僅WFM8300，選件PHY）
  • 通過購置選件（WFM8300UP 選件3G或WFM8200UP選件3G）的方式將現有的HD/SD-SDI眼圖輸入模塊可現場升級到全面的3Gb/s HD/SD-SDI支持
• 黑幀圖像和泰克公司專利的凍結幀圖像檢測
• 泰克公司專利的定時和閃電顯示圖形，為重要設備提供方便而又準確的定時調整
• 采用泰克公司最近發布的專利技術即矛頭顯示（Spearhead Display）圖形和亮度合格矢量（Luma Qualified Vector，LQVTM）顯示圖形，為后期制作應用提供方便而又精確的彩色調整
• 最完善的音頻監視
  • 多通道環繞聲顯示*1和靈活的李沙如顯示圖形（選件AD或選件DDE）
  • 音頻響度監視（選件AD或選件DDE）
  • 完善的杜比元數據解碼和顯示，包括VANC元數據（選件DDE）
  • 利用直觀的杜比E防護帶表（選件DDE）指示，用戶可選擇杜比E防護帶容限
• 最全面的ANC數據監視
  • CEA708/608隱蔽字幕的同時監視；圖文電視和OP47字幕監視
  • ANC數據的檢測和解碼，包括AFD、WSS、視頻索引、TSID、V-Chip、廣播標志/CGMS-A、VITC、LTC以及ANC TC等
  • 支持ARIB STD-B35/B37/B39、TR-B22以及TR-B23
• 最深入的數據分析，有助于快速解決復雜的內容質量和可靠性問題（僅WFM8300）
• 無與倫比的多種顯示功能
  • FlexVu®，先進的視頻幀數據捕獲功能，可簡化故障查尋和設備設置
  • 標準的和用戶可定義的安全區刻度，為視頻編輯和格式轉換提供了方便，降低了重新編輯的工作量
  • 提供有效格式描述符（AFD）的檢測、解碼和圖像顯示器的刻度自動調整功能，有利于更方便地識別并解決與寬高比相關的問題
• 無與倫比的適用性
  • 提供CaptureVu視頻幀數據的高級捕獲功能，為故障查尋和設備配置提供方便
  • 提供32項用戶預置，以便工程師或操作人員迅速調用適合他們操作的常用配置
  • 具有前面板USB端口，為儀器常用配置項、已捕獲的視頻幀數據以及屏幕快照的傳送提供方便
  • 設有前面板耳機插口，以便迅速查驗輸入信號是否為您選擇的一組音頻
  • 直觀的菜單結構，快捷方便的上下文相關幫助信息
  • 提供各種告警信息，狀態報告以及出錯日志記錄
  • 明亮、清晰的高分辨率LED背光顯示屏
  • 具有SNMP和以太網遙控接口功能和GPI接口控制，為中心的監視和控制提供方便

應用

• 內容分配和傳輸系統的監視和符合性查驗
• 內容制作和后期制作的質量控制
• 設備/系統的驗收或質量鑒定，以及內容創建和分配系統中的安裝、維護和故障查尋
• 專業級視頻設備的研究和開發

*¹ 音頻環繞聲顯示已得到Werksütten GmbH和Co. KG (RTW)無線電技術公司的授權。

WFM8300

可適應用戶不斷變化的多格式需求支持

WFM8300的測量和監視功能以其高精度為特色，例如物理層測量、數據分析（包括ANC數據查驗器）、A/V延時測量以及深入的兩路輸入同時監視等。對于那些需要高精度的深入信號分析和內容分析應用而言，WFM830的高性能使泰克公司成為用戶的最佳選擇品牌。

WFM8300具有該波形監視器系列產品中的所有選件，它是支持HD/SD-SDI視頻格式和雙鏈路視頻格式視頻監視的標準標準。WFM8300具有高性能的監視和測量功能，為各種視頻格式提供了完善的支持：從復合模擬視頻到SD-SDI、HD-SDI、雙鏈路視頻格式以及3Gb/s SDI視頻信號。WFM8300同時還支持各種音頻格式，包括模擬音頻、數字AES/EBU音頻、數字嵌入音頻、杜比數字音頻和杜比E音頻等。

• 視頻監視標準和格式
  • 3Gb/s SDI（A級和B級）— 選件3G
  • 高清晰度SDI — 標準型配置
  • 標準清晰度SDI — 標準型配置
  • 雙鏈路（4:2:2、4:4:4、Alpha通道，10比特，12比特）— 標準型配置
  • 復合模擬視頻 — 選件CPS
• 彩色色域監視
  • 箭頭顯示 — 標準型配置
  • 鉆石和分離鉆研顯示 — 標準型配置
  • 矛頭顯示 — 選件PROD
  • 亮度合格矢量（LQVTM）— 選件PROD
• 音頻監視標準和格式
  • 模擬音頻、數字AES/EBU、數字嵌入音頻 — 選件AD
  • 模擬音頻和數字音頻以及杜比數字和杜比E — 選件DDE
• 測量和分析
  • 眼圖和抖動波形測量 — 選件PHY
  • 彩條和病理信號發生 — 選件PHY
  • 數據分析 — 標準型配置
  • ANC數據查驗器 — 標準型配置
  • 同時輸入監視 — 標準型配置
  • 音頻/視頻延遲測量 — 標準型配置

WFM8200

3Gb/s SDI監視、抖動測量以及測試信號發生器

WFM8200為模擬視頻、數字視頻、高幀頻數字視頻以及多種音頻格式的高級監視提供了理想的解決方案。當它配置相應選件后可升級為3Gb/s SDI監視和復合模擬視頻監視。這種靈活的解決方案使WFM8200成為支持HD/SD-SDI和雙鏈路視頻監視的標準儀器。如果您有格式轉換和為未來監視新視頻格式而準備的應用需求，那么，購置WFM8200將是您的明智選擇。WFM8200的可選音頻選件包括模擬音頻、數字AES/EBU、數字嵌入音頻、杜比數字和杜比E音頻格式等。

• 視頻監視標準和格式
  • 3Gb/s SDI（A級和B級） — 選件3G
  • 高清晰度SDI — 標準型配置
  • 標準清晰度SDI — 標準型配置
  • 雙鏈路（4:2:2、4:4:4、Alpha通道，10比特，12比特）— 標準型配置
  • 復合模擬視頻 — 選件CPS
• 彩色色域監視
  • 箭頭顯示 — 標準型
  • 鉆石和分離鉆研顯示 — 標準型
  • 矛頭顯示 — 選件PROD
  • 亮度合格矢量（LQVTM）— 選件PROD
• 音頻監視標準和格式
  • 模擬音頻、數字AES/EBU、數字嵌入音頻 — 選件AD
  • 模擬音頻和數字音頻以及杜比數字和杜比E — 選件DDE
• 測量和分析
  •  眼圖顯示和抖動讀出 — 選件EYE

總之，無論是WFM8300還是WFM8200，均可將各種選件靈活地組合配置，并且可以現場升級，這樣可以保護您的儀器購置投資，為多格式環境應用提供了一種理想的解決方案。如果需要更詳細地了解它們的選件配置和各型號的適用性，請參考本文檔的訂購信息。

從復合模擬到3Gb/s SDI高級數字視頻—所有格式共一平臺

WFM8300和WFM8200高級波形監視器是多格式環境中的理想工具，它們提供了靈活的選購件并能夠現場安裝升級，從而可以監視包括3Gb/s SDI、雙鏈路、HD/SD SDI以及復合模擬視頻在內的各種視頻格式。

無論是WFM8300還是WFM8200，它們均為支持雙鏈路SMPTE 372M符合性監視、SMPTE 352M自動格式檢測，以及可選擇的Alpha通道和XYZ彩色空間中的2K雙鏈路監視的標準儀器。

WFM8300和WFM8200利用其完善的顯示圖形和狀態報告工具支持鏈路A、鏈路B或它們的組合雙鏈路輸入監視。利用泰克公司專利的定時顯示，可以測量雙鏈路信號中鏈路A和鏈路B之間的定時。因此，這種定時顯示是維護兩個鏈路之間正確定時的寶貴工具。

為支持最近的1080p 50/59.94/60格式的高清晰度內容制作，WFM8300和WFM8200提供了可選的3Gb/s SDI格式監視功能。WFM8300和WFM8200的選件3G能夠監視SMPTE 425M A級（直接映射）和B級（雙鏈路的映射）信號。

WFM8300和WFM8200的各種監視顯示方式如波形、矢量、色域、定時、狀態、圖像和音頻，以及自動物理層測量和深入的數據分析均可用于3Gb/s SDI和其它輸入格式。無論是WFM8300還是WFM8200，均支持視頻和音頻格式選件的任意組合。因此，這兩種儀器特別適合于多格式環境應用，并能夠滿足用戶未來的應用需求，從而為您購置儀器的投資提供了充分的保護。

為內容創建和內容分配提供無與倫比的測量和監視性能

最先進的物理層測量解決方案

物理層選件提供了視頻信號的精密測量功能

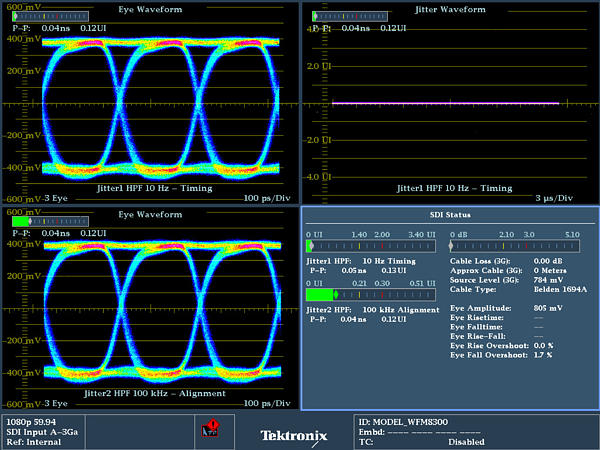

WFM8300和WFM8200高性能波形監視器為工程師提供了最完善的物理層信號測量功能。當它們配備選件3G和相應的物理層選件后，WFM8300和WFM8200就能夠進行3Gb/s SDI眼圖顯示、抖動測量以及電纜長度測量（WFM8300配備選件PHY或WFM8200配備選件EYE）。選件PHY或選件EYE均具有獨特的功能，例如可以給出1UI以上的抖動電平報告，在測量3Gb/s SDI、HD-SDI和SD-SDI信號中的抖動時，可以提供頻率為10Hz至100kHz的各種抖動濾波器。WFM8300和WFM8200提供了易于理解的抖動測量的直接讀出值，用戶可將儀器設置為同時顯示定時抖動讀數和校準抖動讀數的方式，這樣可以更加有效地查找抖動的來源。在儀器的SDI狀態顯示中，提供了關鍵信號參數的測量結果，例如信號強度、電纜損耗以及估算的電纜長度測量值。

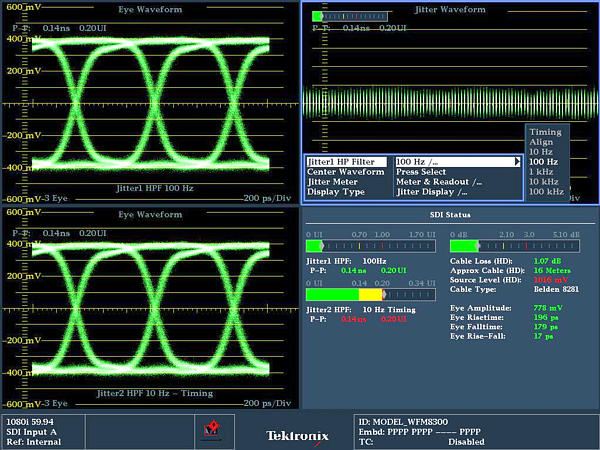

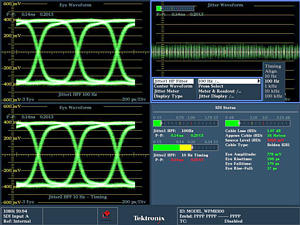

在WFM8300和WFM8200的FlexVuTM顯示中，用戶能夠顯示出定時抖動和校準抖動的數值、電纜參數的測量結果以及顯示各種不同形式的眼圖，有助于快速診斷并排查與SDI定時抖動或與電纜衰減相關的各種故障。利用波形監視器的無限余輝模式，還可以更加容易地觀察到物理層信號的眼開度。

此外，WFM8300（含選件PHY）還可以自動測量眼圖幅度、上升/下落時間、過沖/下沖，并且提供抖動波形顯示以觀察與行頻和場頻相關的抖動。所有這些功能均能夠幫助廣播電視業主和網絡運營商快速、有效地查找和診斷信號的質量問題。帶有選件PHY的WFM8300還具有多速率HD/SD-SDI和3Gb/s SDI（需含選件3G）彩條以及病理信號發生功能，可為工程師提供一種簡捷的信號源以在系統或設備的設置和故障查尋期間迅速地對信號通道進行查驗。

為工程技術人員提供優異的數據分析功能

ANC數據查驗器和CaptureVu顯示提供了詳細的內容分析

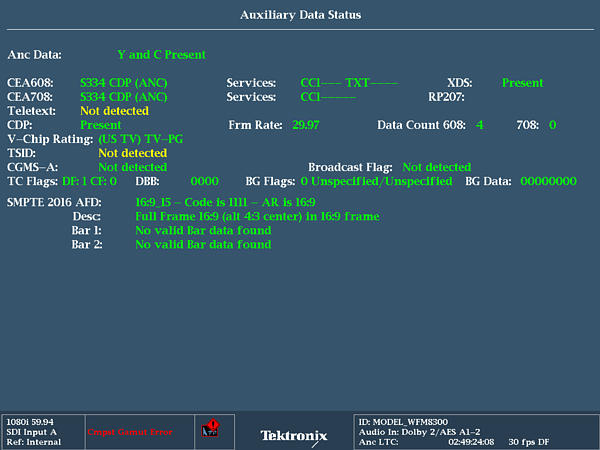

在輔助數據狀態（Aux Data Status）顯示中監視附屬數據（包括隱蔽字幕、時間碼和AFD等）

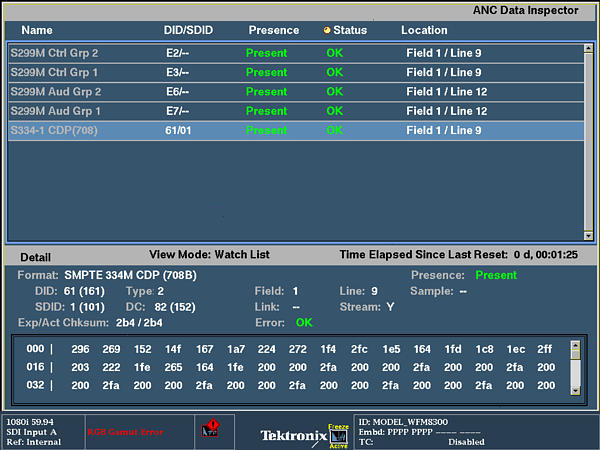

新型的ANC數據查驗器（WFM8300的標準配置）提供了業內領先的解決方案，即通過一種直觀的ANC數據顯示以幫助廣播電視業主方便而又準確地查驗所有必需的VANC數據是否存在以及它們的配置是否正確。

與其它解決方案相比較，WFM8300的ANC數據查驗器能夠幫助操作人員方便而又迅速地檢查VANC數據是否存在以及有無錯誤。一旦發現VANC數據錯誤，ANC數據查驗器就可以引導工程師進入更加詳細的數據內容視窗以作進一步的深入分析。

利用FlexVuTM特性，在每一圖像分屏顯示中均可顯示不同的CEA708/608隱蔽字幕和單獨的圖文電視字幕。圖文電視頁面可以按照WST格式或OP47格式解碼。

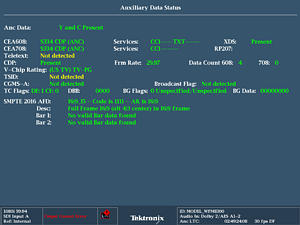

在儀器的輔助數據狀態顯示（WFM8300和WFM8200的標準配置）中，提供了各種概要信息，其中包括按照SMPTE 2016標準的有效格式描述符（AFD）、視頻索引寬高比、寬屏信令（WSS）、V-Chip、TSID、CGMS-A、廣播標志、CEA708/608隱蔽字幕、圖文電視以及時間碼信息等。

目前在信號處理鏈路中，已為鏈路中的各個設備提供有各種各樣的元數據。為使鏈路中的信號處理設備能夠正確地處理信號，監視這些元數據是至關重要的。例如，正確的AFD格式能夠保證顯示器寬高比的正確格式，自動AFD刻度可用于WFM8300和WFM8200的圖像顯示以及可以很方便地監視二進制數據和察看文本說明。

利用選件DDE，WFM8300和WFM8200能夠監視按照SMPTE 2020標準嵌入在場消隱附屬數據（VANC）區中的杜比元數據。

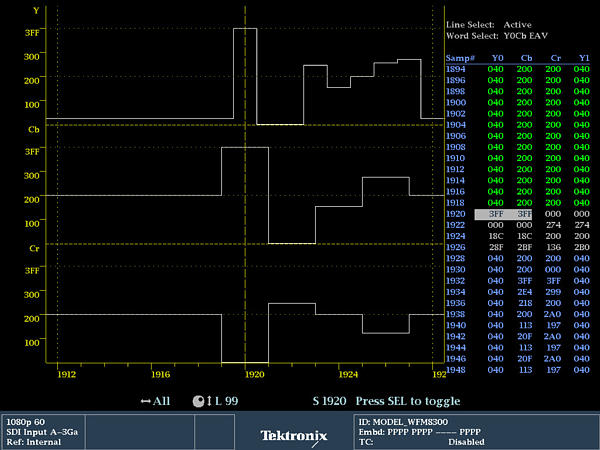

在數據表顯示（Datalist Display）中提供了逐個像素的詳細信息

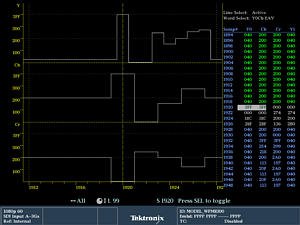

在WFM8300的標準配置中，提供了數據表顯示（Datalist Display），它能夠顯示HD/SD-SDI和3Gb/s SDI（需含選件3G）輸入信號中實際數據值的詳細信息。利用這種顯示，用戶可以很方便地定位查找輸入信號中的協議錯誤。

在數據表視圖的右邊，給出了取樣數據字的十六進制、十進制或二進制的顯示值，利用下列的彩色代碼，可以十分方便地識別各種類型的數據和錯誤：

• 綠 — 有效視頻數據
• 藍 — 行消隱區或場消隱區中的數據
• 白 — EAV、SAV和其它保留數據字
• 黃 — 標稱允許值以外的數據
• 紅 — 非法數據值

在數據表視圖的左邊，以取樣點的序號為橫軸、以非內插的樣點數據值為縱軸，給出了數字波形的圖形顯示。您可以按照視頻模式或數據模式配置這種獨特的顯示。

在視頻模式中，顯示圖形是以時間為橫軸，縱軸顯示Y、Cb、Cr的數值。如同波形顯示一樣，您同樣可以配置為一分量、二分量或全部三分量顯示。

全特性的同時輸入監視，進一步增強監視功能

兩路輸入信號的同時顯示，相當于二合一的儀器

WFM8300的同時輸入監視（SIM）選件將其多格式監視功能提高到一個新的水平。這種功能可以幫助工作人員迅速地判斷某一視頻質量故障究竟是原有輸入信號中就存在還是由被測設備引入的。采用這種方式，工程技術人員就能夠在傳輸鏈路中的每一點對其輸入或輸出信號進行比較，通過檢測、診斷和查找，從而迅速地解決該處視頻設備所引入的技術故障。不僅如此，在視頻格式轉換過程中這一特性也是十分有用的，它可以透明地查驗格式轉換的質量狀況。

利用FlexVuTM特性，可以十分靈活直觀地將顯示器配置為兩路被監測輸入信號的并列顯示。用戶既可以同時顯示故障檢測視窗，也可以同時給出狀態報告、或提供告警信息、或提供故障日志記錄。因此，SIM選件對于HD和SD節目的同時傳輸監視是非常理想的監測工具。此外，在立體三維內容制作和后期制作應用中，它可以同時監視左眼圖信號和右眼圖信號，也同樣是一款理想的監測工具。

享有專利的泰克公司定時顯示可以用來觀測每一路輸入信號相對參考信號的定時狀況，也可以測量各路輸入信號之間的定時。

在傳輸鏈路中的每一點，音頻信號和視頻信號均可以獨立顯示。

泰克公司的See and SolveTM顯示

See and SolveTM顯示有助于快速而有效地檢測和解決各種故障

泰克公司的See and SolveTM顯示顯著地簡化了視頻監視任務，例如信號校正、錯誤檢測和內容校正等，用戶可利用它迅速檢測故障并能夠有效地予以排除。

經過特別設計的屏幕報告和狀態顯示提供了全面的內容參數測量結果和狀態報告。

利用黑幀和凍結幀圖像檢測以提示操作人員注意傳輸鏈路中的故障，并可以將這樣或那樣的故障或錯誤載入出錯日志記錄，并作為報告輸出。

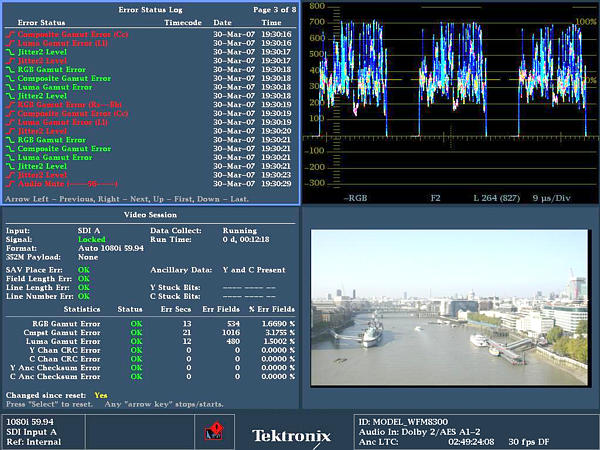

在強大的出錯日志記錄中，可提供多達10000項的事件詳細記錄報告，并可利用web瀏覽器予以下載。儀器發出的告警信息也可以激活接地屏蔽盒和SNMP陷阱，從而為網絡中心的多節目監視提供方便。

FlexVu — 可以按照您的操作需求而隨心所欲地設置各種分屏顯示

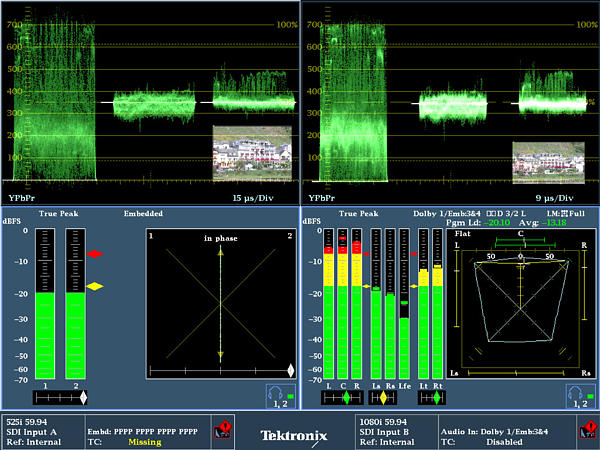

波形監視器的FlexVuTM四分屏顯示提供了最大的靈活性，從而顯著地提高了您的工作效率。與那些具有預置視窗組合或有限的組合顯示的儀器不同，F(xiàn)lexVuTM使您能夠按照您的特定需求和您的工作實踐隨心所欲地創建出多種顯示窗口。您可以對每一分屏窗口進行配置以便于信號分析，例如可設置為多重告警和狀態顯示、不同的安全區刻度以及在每一分屏窗口中設置游標顯示等。

泰克公司的顯示器提供了清晰明亮的、類似于CRT的跡線顯示質量，能夠清楚地呈現波形和矢量監視圖形而無像素化的失真。無論是3Gb/s信號還是HD、SD-SDI信號，均可給出RGB、YPbPr、YRGB或復合格式下的您所熟悉的波形顯示，既可以在并列模式中也可以在疊加模式中顯示各個信號分量。對于復合模擬視頻，即NTSC和PAL信號的波形顯示可以分別使用亮度濾波器、色度濾波器或亮度+色度濾波器。在矢量顯示中用戶可選擇適當?shù)目潭龋�例�?5%或100%的刻度。

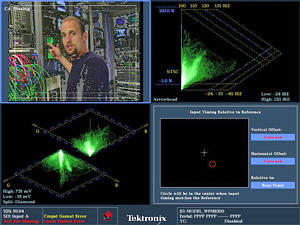

利用泰克公司專利的鉆石、分離鉆石和箭頭色域顯示，能夠簡化色域符合性的驗證過程。其中鉆石和分離鉆石顯示可以幫助您方便地識別和校正數字視頻信號中的RGB色域錯誤。利用箭頭顯示使您能夠在數字視頻信號的復合色域符合性的驗證過程中節省大量的時間。在這些顯示圖形中，您可以按照指定的符合性標準來選擇色域閾值以設置相應的色域越限告警。不僅如此，您還可以選擇加亮狀態以在圖像顯示器中觀察發生色域錯誤的具體位置。

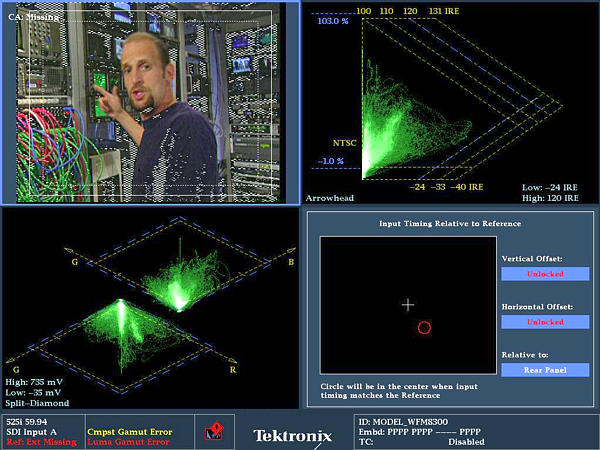

在WFM8300和WFM8200中，新增了可選的高級彩色色域監視功能，即享有泰克公司專利的亮度合格矢量（Luma Qualified Vector，LQVTM）顯示和矛頭顯示（Spearhead Display）圖形。當它們與泰克公司特有的鉆石和分離鉆石色域顯示結合使用時，就提供了最完善的彩色色域監視工具，并可對彩色色域進行精確的調整（需選件PROD）。

在WFM8300和WFM8200的圖像顯示中，可以同時檢測并解碼CEA708/608隱蔽字幕。圖文電視字幕頁面也可以按625格式或者使用OP47附屬數據解碼。靈活的安全區刻度使您能夠快速地布置圖形、字幕或logo圖標的具體位置。如果使用FlexVuTM顯示，用戶就能夠在不同的安全區刻度下觀看兩種或多種圖像。

利用WFM8300和WFM8200的CaptureVu®功能，用戶可以捕獲、保存或下載視頻幀數據，并能夠據此重建顯示圖像，還可以將實況信號與已捕獲的視頻數據進行比較，以便于間斷性故障查尋和遠程站點的故障狀態分析。

優化聲音質量的完善監視工具

WFM8300和WFM8200采用了高質量的數字過濾和過取樣技術，從而確保了音頻測量的準確性、可靠性和可重復性。為便于音頻監視，WFM波形監視器的音頻選件具有音頻格式自動檢測功能，并且可以靈活地將輸入音頻變換為模擬或數字音頻輸出以送往外接監聽器件。

環繞聲、杜比元數據、音頻屏幕報告和通道狀態

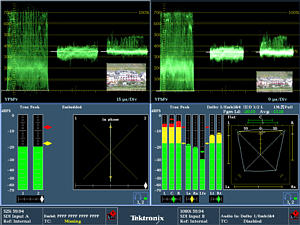

在波形監視器的環繞聲*1顯示中，提供了最完善的波形監視音頻分析儀工具，它能夠給出表征被測環繞聲系統中各聲道相互作用后的直觀圖形顯示。在環繞聲顯示圖形中，其中電平條顯示提供了音頻故障、音頻電平以及杜比音頻格式等信息，而靈活的李沙如顯示則可以提供任意兩個音頻聲道間的相位指示。

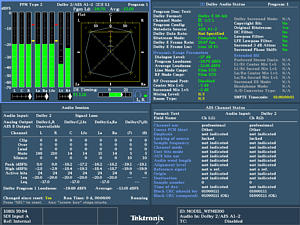

在WFM8300和WFM8200專門設計的音頻顯示中提供了更加深入的音頻信號驗證。音頻屏幕報告提供了有關音頻電平、音頻故障以及每一聲道的有效比特?cái)?shù)的提要信息。用戶可以從三種響度過濾器中任選一種：平坦、A加權和RLB加權（BS.1770）。WFM8300和WFM8200還提供了音頻控制包數據和通道狀態顯示。

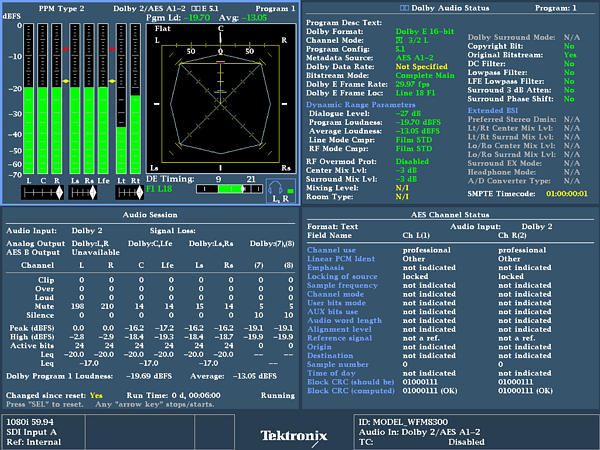

杜比狀態顯示（在選件DDE中）提供了VANC元數據顯示和杜比E防護帶定時和同步顯示。

在選件DDE中用戶可為杜比E防護帶定時測量配置門限值，并可按照特定的防護帶參數設置杜比E防護帶定時和觸發告警。

*¹ 音頻環繞聲顯示已得到Werksütten GmbH和Co. KG (RTW)無線電技術公司的授權。

方便的系統定時監測

在處理視頻素材時音頻/視頻間的同步是一個重要的課題。WFM8300是在一種圖形條指示器中顯示A/V延時。有了A/V延時的具體測量讀數，工程技術人員便于進行A/V延時符合性查驗以確保系統的正確定時。A/V延時測量是在服務中斷時進行的，適合于模擬或數字音頻和各種視頻格式。另外，需要使用TG700以提供包含有音頻和視頻測試序列的SDI信號，并將該信號送入被測系統再用WFM8300進行A/V延時測量。

定時和閃電顯示，簡化了定時調整

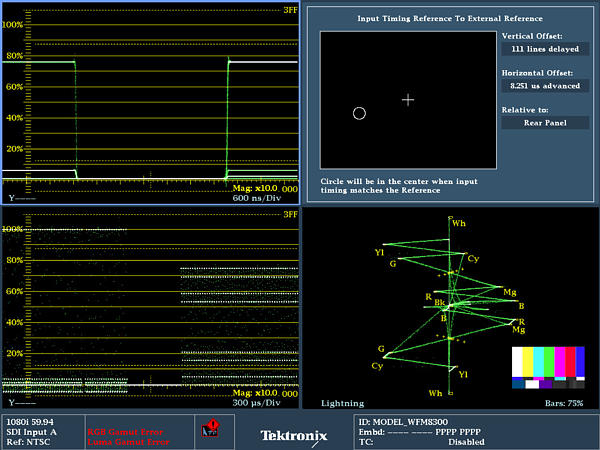

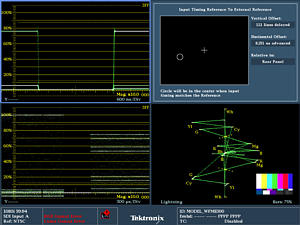

享有泰克公司專利的定時顯示是通過一種簡單的圖形以指示輸入信號和參考信號（或者是已保存的偏置參考）之間的相對定時，這種X-Y軸平面的顯示圖形為系統的A/V定時調整提供了方便。

在閃電顯示圖形中能夠提供亮度和色度幅度顯示，利用節目開始處的彩條信號能夠幫助用戶驗證各分量之間的定時。利用享有泰克公司專利的蝴蝶結顯示（WFM8300和WFM8200的標準配置）可作為閃電顯示定時測量的補充手段。在分量格式中使用一種特定的蝴蝶結測試信號，可以對各分量通道間的幅度和定時進行精確的測量。WFM8300和WFM8200的SCH相位顯示可以幫助您迅速地驗證復合模擬視頻信號中的關鍵定時參數。
