VM700T 選件01/11/30/48
N制和P制

特點與優點

• 集多種功能于一身
• • 數字波形監視器
  • 數字矢量示波器
  • 圖象顯示器
  • 群時延和頻率響應測量
  • 噪聲測量
  • 自動測量系統
• 自動模式
• • 演播室、STL、地球站和發射 臺PAL 電視信號的無人監視
  • 用戶可自行規定的測量容限
• －用戶可自行規定的測量容限 測量模式，可提供被測項目的 圖形顯示
• • ICPM
  • K 因子
  • 微分增益和微分相位
  • 色度/ 亮度時延
  • 噪聲頻譜
  • SinX/X 信號的群時延
  • 彩條
  • 以基準值為參考的多種測量
  • 可為測量所有標準測試信號 而設置
• 獲獎的用戶界面
• 最新式的結構體系
• 極其快速的刷新速率
• 并行和串行打印機端口
• 三通道輸入
• 通道差值模式
• 外接VGA 顯示器端口
• 全文檔遙控操作
• 用于分析和文檔記錄的硬拷貝

PAL 視頻測量

泰克公司以其對電視工業的杰出貢 獻，榮獲了8 次技術艾美獎和一次 奧斯卡獎。泰克公司以其在世界電 視工業領域中的雄厚實力和地位， 使它能夠不斷地設計推出新的電視 產品并提出最完善的視頻測試方 案。

VM700T 就是這樣的一種產品。它 被公認為事實上的工業標準并不斷 跟蹤用戶的需求，為基帶視頻信號 和音頻信號的監視及測量提供了全 面的解決方案。VM700T 的一些特 點，例如它的非常迅速和全自動的 測量模式以及全手動的操作方式， 這對那些新用戶和熟練的專業人員 都是非常寶貴的。購置這樣的測量 儀器，無疑是十分值得的。

自動視頻測量系統

VM700T 的自動模式(Auto mode) 可 以迅速而又自動地完成標準視頻傳 輸測量，這些測量包括CCIR Rep. 624－1、Rec.567和Rec.569 等規定 的項目。無論是場消隱期間或全場 測量均可進行，并能與用戶定義的 測量容限相比較。當測量結果超出 所規定的上、下容限時，儀器就會 發出提示或告警信息。并可按照操 作者預定的時間或者受某一指定事 件的觸發而自動生成和打印測量報 告。

測量的圖形顯示

儀器的測量模式(Measure mode)可以 自動地用圖形實時地顯示測量結 果。場消隱期或全場測量的各個項 目，包括噪聲頻譜、群時延、K 因 子、微分增益和微分相位等均能給 出清晰、直觀、易于了解的交互式 數字顯示。這種顯示具有極快的測 量刷新速率(每秒可高達30 次)，這 對于需要就信號的變化作出快速分 析以及提供瞬間及時的調整是十分有用的。用戶定義的測量容限 值可以直觀地反映在每種圖形顯示 中，并可用于生成測量報告或成為 用戶定義的宏指令。例如，可通過 調制解調器撥號報出測量結果并控 制信號路徑。參考于基準的相對測 試方式，可使信號源歸一化或用來 消除測量過程中的信號通道誤差。 在NVRAM 中可存儲多至兩路的視 頻基準。此外，通過VM700T FTP驅 動器，可將視頻基準下載到PC 機 而后輸入另一臺VM700T 以供繼續 使用。運行中的平均值模式可用來 減小噪聲的影響。用戶還可按照自 己的測量要求，編制測量項目和報 告格式。

十分有用的。用戶定義的測量容限 值可以直觀地反映在每種圖形顯示 中，并可用于生成測量報告或成為 用戶定義的宏指令。例如，可通過 調制解調器撥號報出測量結果并控 制信號路徑。參考于基準的相對測 試方式，可使信號源歸一化或用來 消除測量過程中的信號通道誤差。 在NVRAM 中可存儲多至兩路的視 頻基準。此外，通過VM700T FTP驅 動器，可將視頻基準下載到PC 機 而后輸入另一臺VM700T 以供繼續 使用。運行中的平均值模式可用來 減小噪聲的影響。用戶還可按照自 己的測量要求，編制測量項目和報 告格式。

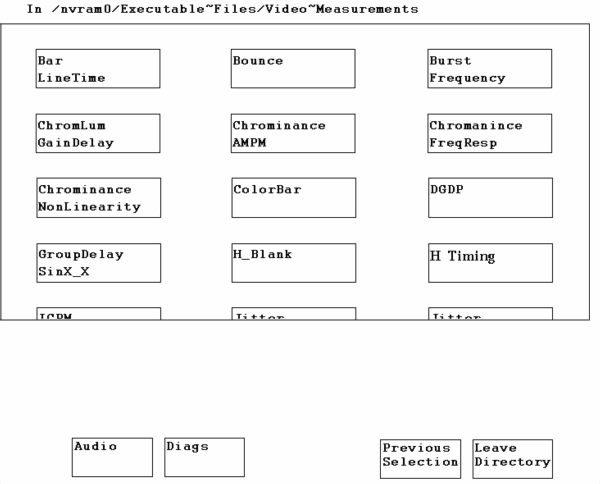

Main measure mode display of available 測量項目s.

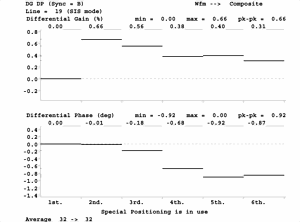

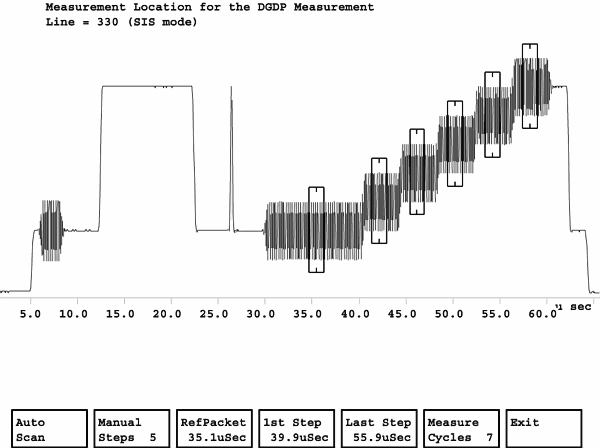

Measure mode DGDP special position acquisition feature.

數字波形監視器/矢量示波器

VM700T 波形模式提供了視頻信號 的實時圖形顯示，從而實現多種手 動附加測量。使用測量游標可以很 方便地測量視頻信號的時間、頻率 和幅度參數。這些測量游標能十分 迅速并且精確定位在任何波形過渡 段中的10%、50%和90%的位置上。 游標模式也可用來在屏幕顯示中心 自動地對波形參數進行計算。計算 出的波形參數可以是正弦波峰－峰 值幅度、頻率和消隱電平的偏置 量，這對于多波群信號的頻率響應 測量是十分有用的。

VM700T 顯示波形上的任意點可向 周圍作垂直方向和水平方向上的擴 展。由于數據是數字化的，因此在 所有的擴展倍率下的波形顯示仍然 清晰明亮并且易于讀出。屏幕顯示 刻度會自動地隨波形而擴展，因而 所有的測量單位都會正確地顯示。 儀器還可提供通道差值模式(A-B、 A-C、B-A、B-C、C-A 和C-B)。屏幕 記憶選擇可啟動包絡模式，以用于 觀看圖文、抖動或其它依時間而改 變的事件。

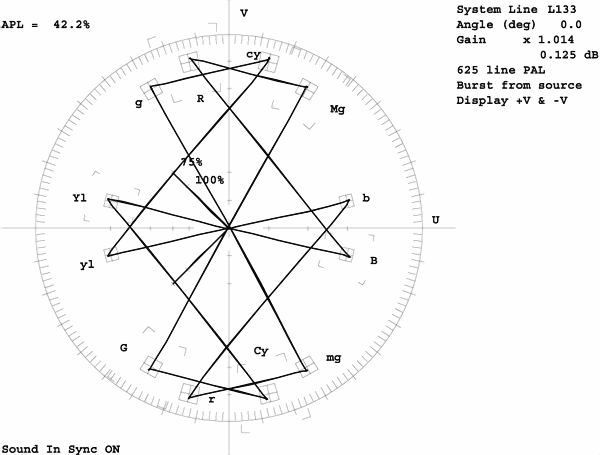

In Vector Mode, the VM700T becomes a digital vectorscope with an electronic graticule. The "Color Bar Search" feature makes it easy to quickly display a line containing a color bar test signal.

矢量模式具備通常的波形顯示功 能，顯示的矢量可以旋轉或者擴 展，與此同時，所旋轉的角度或擴 展的增益數值均可顯示在屏幕上。

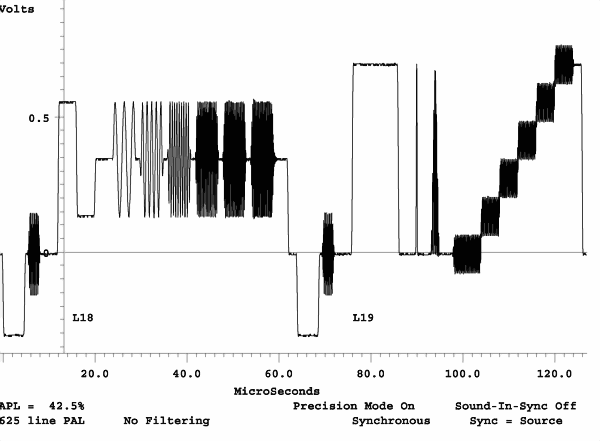

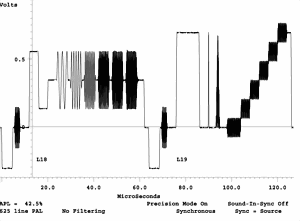

Vertical interval test signals can be seen very clearly for additional analysis of the signal. These can be printed as support documentation for automatic 測量項目 results.

VM700T 特有的“尋找彩條”(Find Color Bars)功能可在所有的視頻信號 中搜索彩條，一旦發現彩條就可顯 示其矢量。該彩條矢量既可以作為 被選通道色同步的基準，也可以作 為雙通道中任一色同步的基準或連 續副載波的基準，同時屏幕顯示出 被選通道與基準矢量之間的相位 差。

在波形模式和矢量模式中均可選 行。如果信號合適的話，可以十分 迅速地尋找任何指定行，并對該行 進行顯示或自動測量。

圖象模式

VM700T 利用其圖象顯示可以迅速 地查驗是否為您所要求的信號源。 此外，選擇使用“加亮行”(brigh-tup) 方式可使用戶在屏幕顯示圖象中選 擇任意視頻行，這樣，既可對該行 在測量模式中進行測量，也可對該 行在波形模式或矢量模式中進行觀 測。

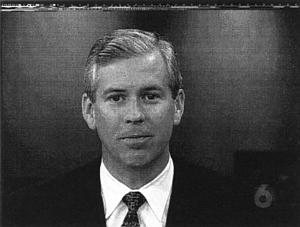

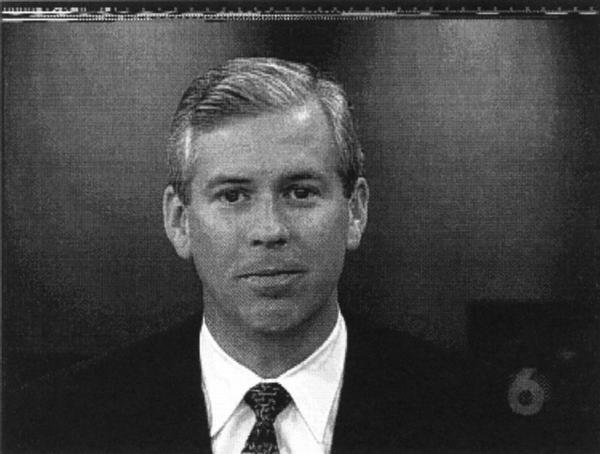

Picture mode display. (video courtesy of KOIN-TV, Portland, Oregon.)

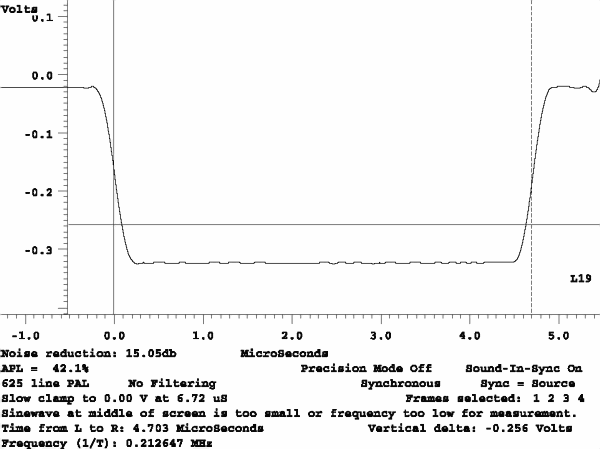

Even a single horizontal synchronization pulse can be displayed at a high intensity.

用戶可編程的功能

VM700T的功能模式(Function mode)是 一項特別有用的功能。它可把用戶 的操作程序存儲下來，從而作為用 戶在以后必要時再現測量過程 “( playback”)的宏指令。

例如，用戶建立了一套發射機的解 調視頻輸出的測量項目(通過硬拷 貝指令來完成)，就能把這一測量 操作過程存儲下來并作以 “DEMOD”標記。此后，用戶可在規 定的時間內通過手動、遙控或完全 自動的方式來再現(playback)這一測 量過程。可以把這個測量運行程序 文件作為文本文件保存下來，并可 使用個人電腦進行編輯、拷貝或傳 送至另一臺VM700T。其它的功能還 有外接串行器件的控制，這些外接 器件包括視頻/ 音頻路由器、切換 器、信號發生器、電話調制解調器 以及支持RS-232 通信的許多其它 器件。

硬拷貝

屏幕上的所有信息， 可通過 Centronics 兼容的并行端口或標準 的RS-232R 接口以高分辨率的圖象 質量打印到PostScript®、Hewlett- Packard®、LaserJetTM、DeskJet TM 和 ThinkJetTM 或24 針Epson® 等品牌支 持圖形的打印機上。

利用并行或串行接口也可將自動測 量結果以文本格式打印到大多數 ASCII 打印機上。

遙控操作

VM700T 具有功能強大的和全文檔 的遙控語言，因此可經由RS-232C 接口從遠地終端對VM700T 實行遙 控操作，用來監視無人看管的發射 系統。此外，所有的文件均可送往 一臺主計算機，也可傳送到其它的 VM700T 。VM700T 支持兩種不同的 協議：FTP(文件傳送協議)和TELNET (遠程通信網絡)。用戶在處理低波 特率時也可選擇RS-232C 接口的 “無協議”(no protocol)模式。不過， 傳送文件時只能采用FTP 模式。

技術規范

本節中所列出的性能指標僅在以下 環境條件下才能滿足：

• 溫度范圍為攝氏0至50度，預熱時 間至少為20分鐘。以下各表格列出 了各個測量項目及其性能指標。 表格中的測量范圍規定了測量的容 限值。
• 在滿足下述條件時，即標稱 的輸入信號幅度為1 伏峰至峰值 （± 6dB），輸入信號的不加權信噪 比至少為60dB，且終端負載的精度 為± 0.025％（可采用泰克公司的 PN 011-0102-01 或與此相當?shù)呢?載）。這時所有的測量精度方為有 效，

測量模式*^1,2

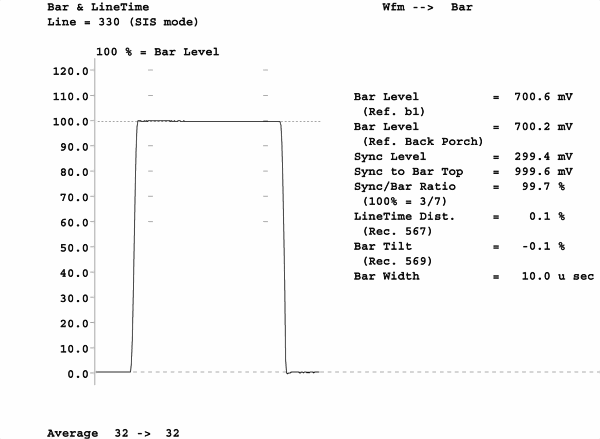

白條行定時

跳動

色同步頻率*³

色度/亮度

色度噪聲

色度 非線性*⁴

*¹All accuracies for 測量項目s with averaging capabilities assume the default average of 32.

*²All accuracies for 測量項目s relative to 基準mode assume an average of 256 was used to create the 基準.

*³Requires a 基準signal.

*⁴Accuracies for 色度 non-linearity 幅度 and相位 測量項目s assume an average of 256.

彩條

彩條測量

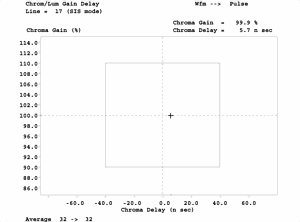

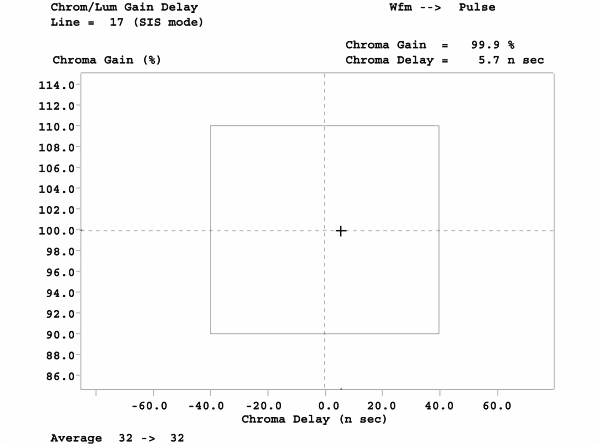

色度 to 亮度

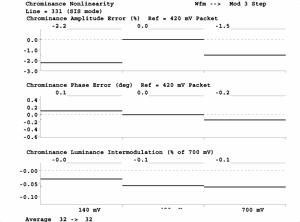

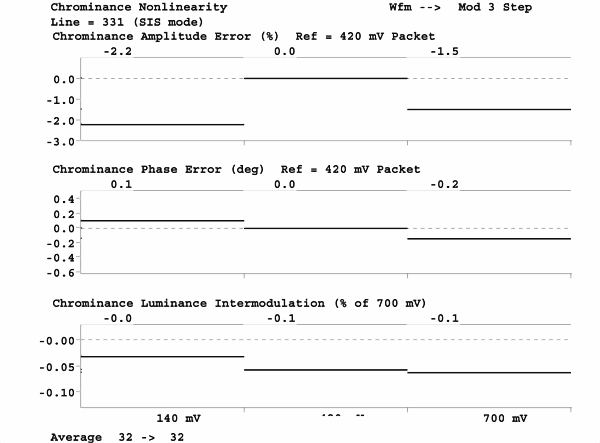

色度 非線性 測量項目.

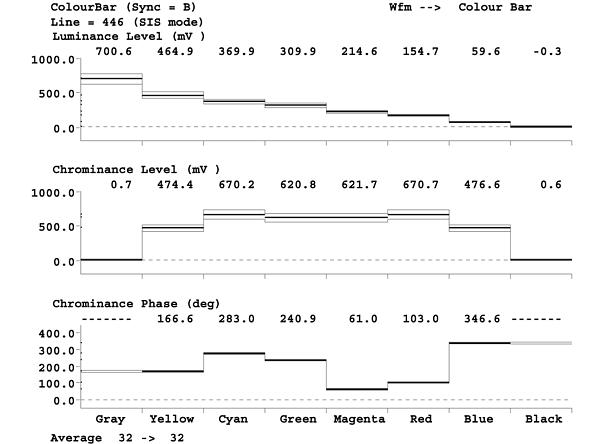

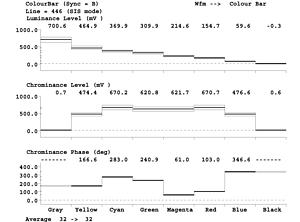

彩條測量項目.

微分增益和相位

頻率響應和群時延

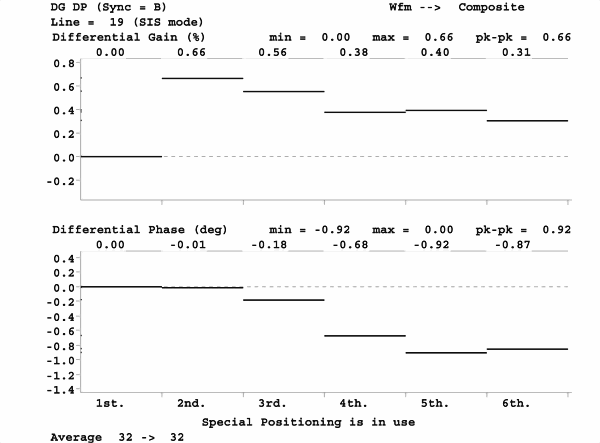

微分相位 測量項目.

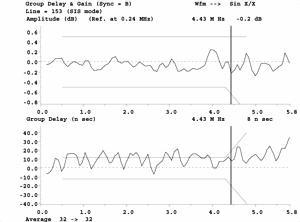

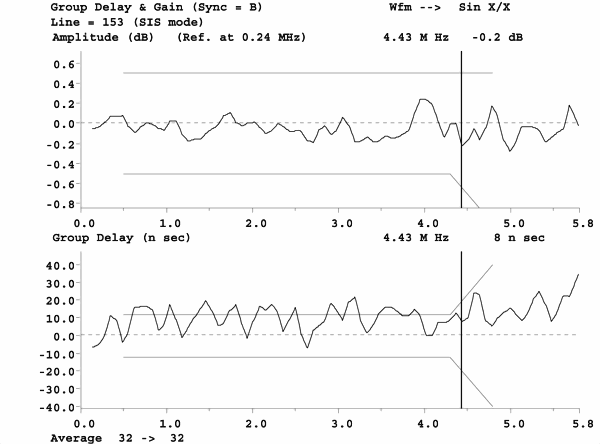

使用SinX/X 信號對頻率響應和群時延進行測量

行消隱

行定時

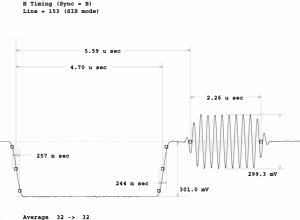

行定時測量

寄生載波相位調制

抖動

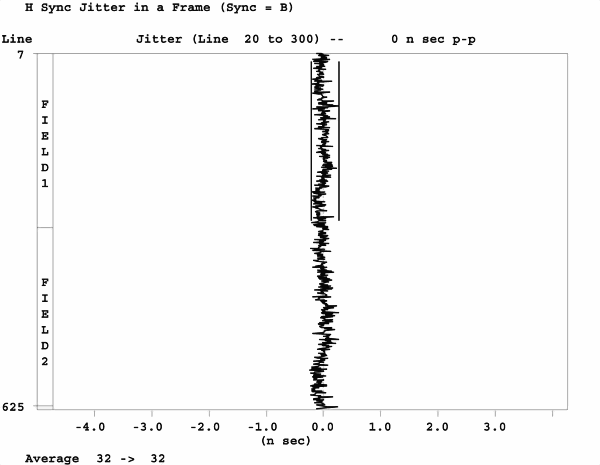

行抖動測量

K-因子

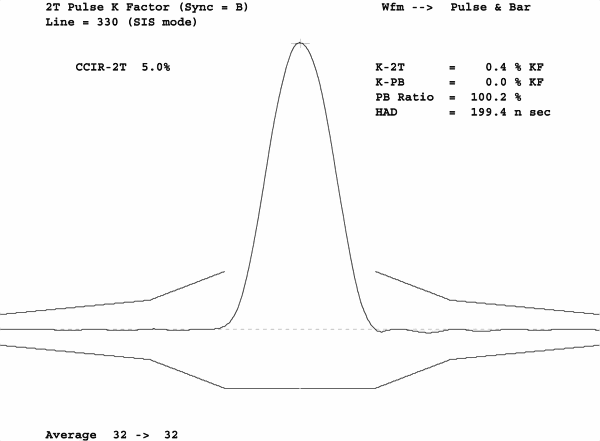

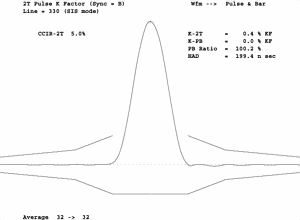

K 因子測量

電平表

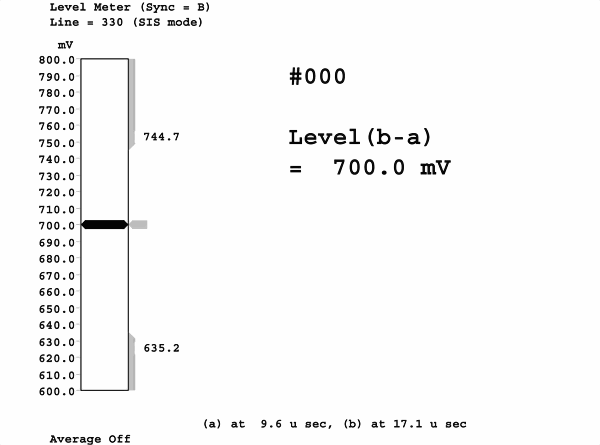

電平表測量項目.

行頻測量

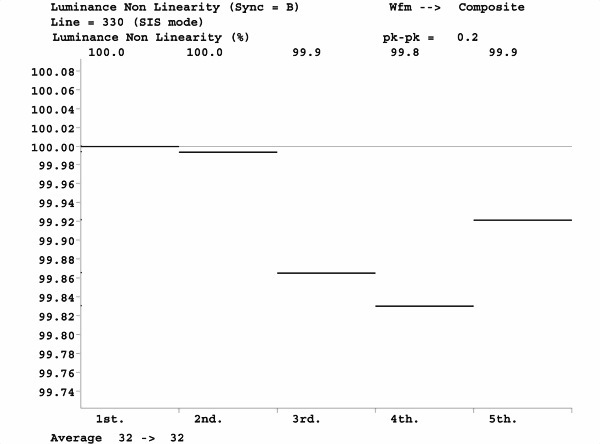

亮度 非線性 測量項目.

亮度 非線性

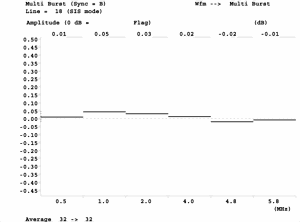

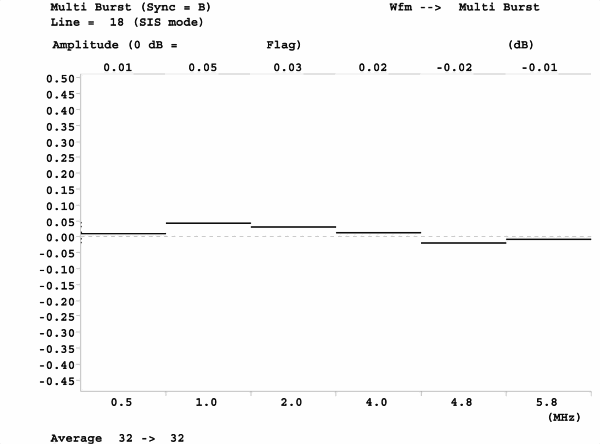

多波群測量項目.

多波群

噪聲頻譜

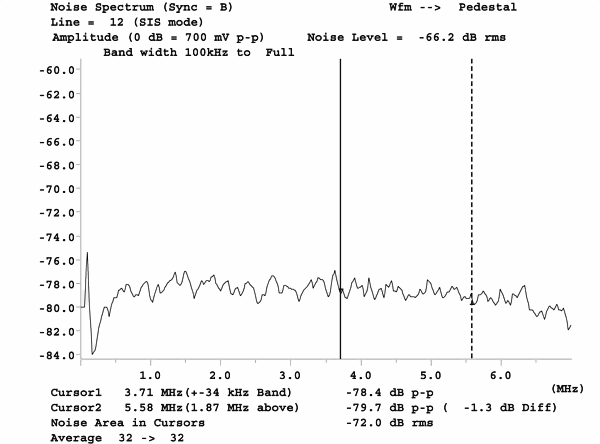

噪聲頻譜 測量項目.

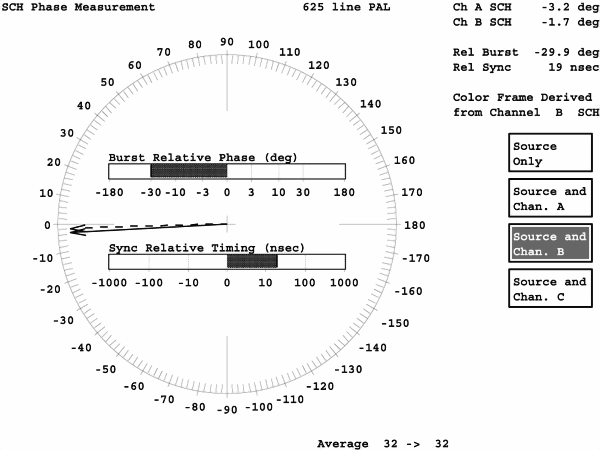

SCH相位 測量項目.

場消隱

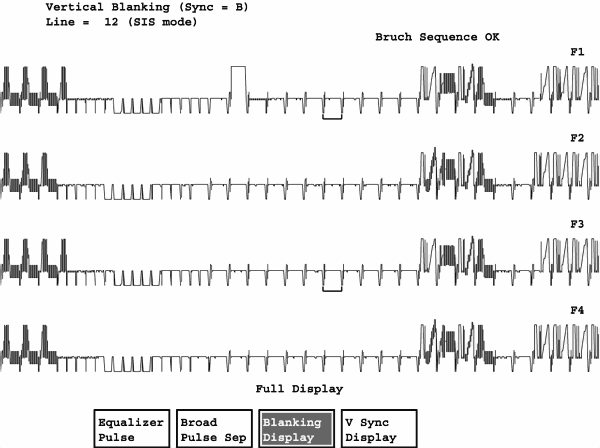

場消隱測量


場消隱缺口脈沖測量

自動模式

行消隱定時測量

這里的測量項目均是從有效信號區域中所采集的樣值上進行 的。除了行同步上升時間和下降時間之外，其它項目的測量均 按照CCIR 報告書624-1 來進行。

場消隱定時測量

Other Timing 測量項目s

其它定時測量

頻率響應測量

波形失真測量

低頻誤差

噪聲測量

寄生載波相位調制

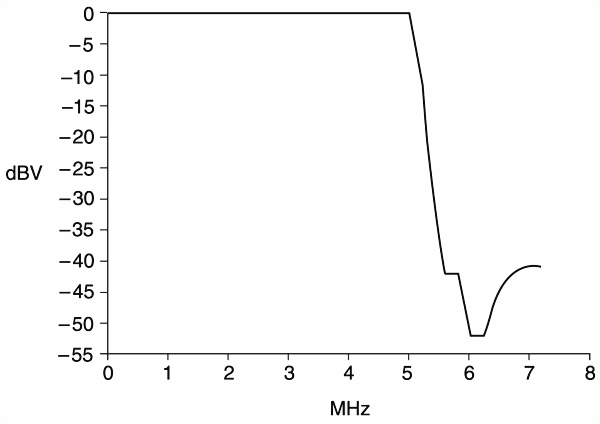

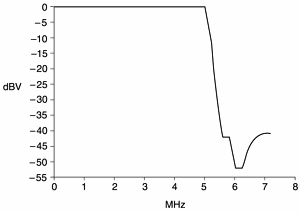

CCIR 建議書567 的統一不加權濾波器響應曲線

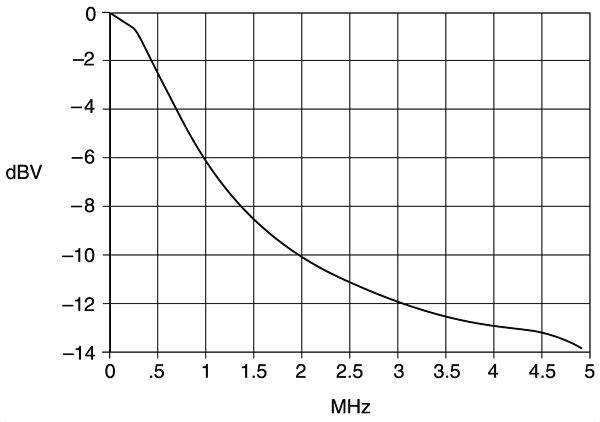

CCIR 建議書567 的統一亮度加權濾波器響應曲線

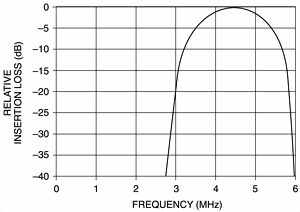

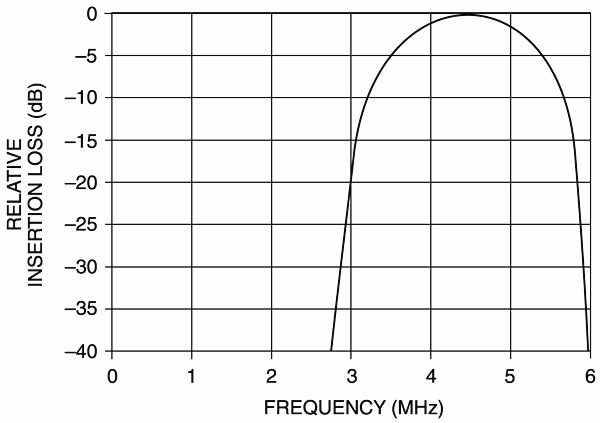

CCIR 報告書637-2 的色度加權濾波器響應曲線

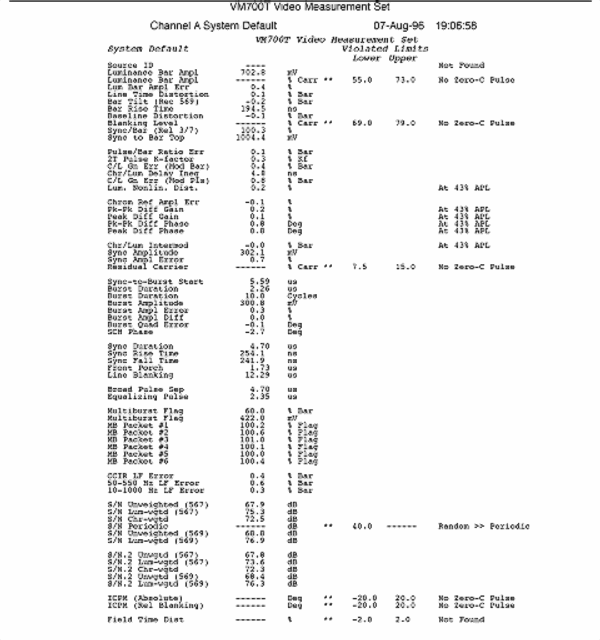

VM700T 以易讀的格式顯示出測量結果，標出了測量時間、測量用信號源、測量項目，并給出了該測量值是否超出了提示(*)或告警(**)容限。

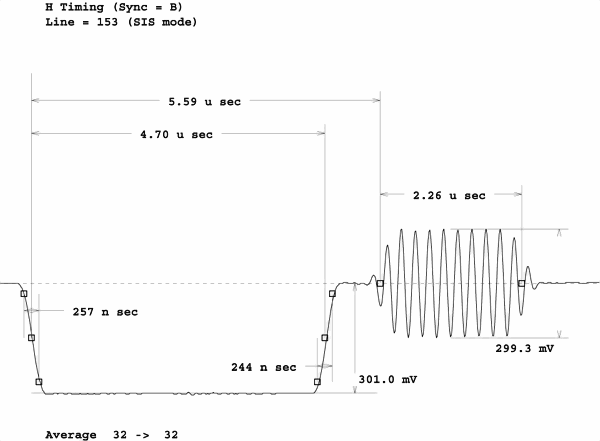

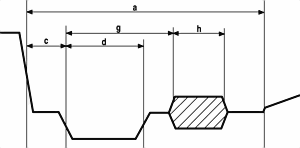

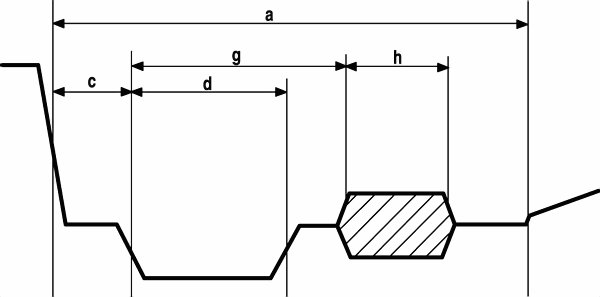

行消隱定時波形測量

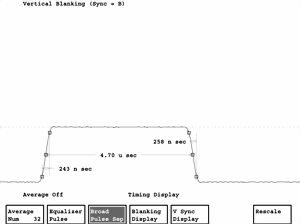

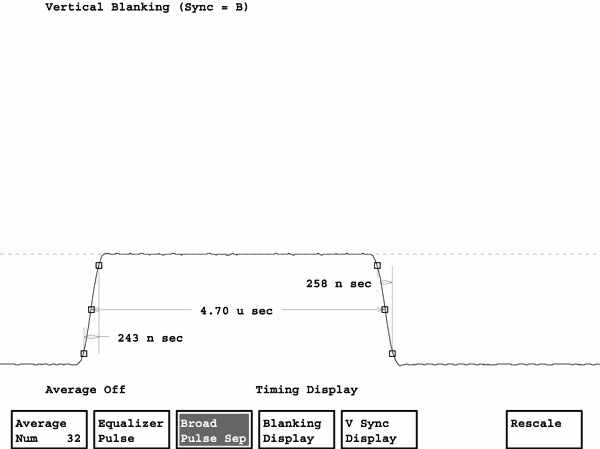

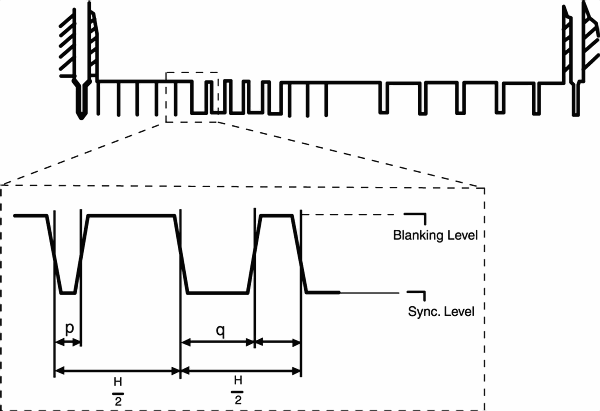

場消隱定時波形測量

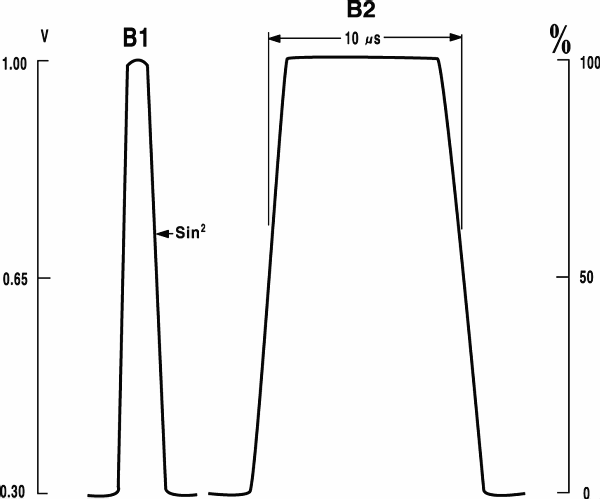

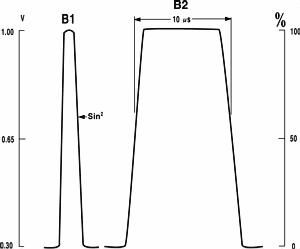

Elements B1 and B2 (CCIR recommendation 567).

測量方法

以下內容給出了VM700T 選件11 的 測量方法。必要時可參考有關的 CCIR 建議書。

行消隱定時測量

• 色同步持續時間：測量時應在色同 步信號的色度包絡的半幅度點之間 進行，測量結果表示為半幅度點之 間的副載波周期數。參見行消隱定 時波形測量波形圖中的“h”部分及 CCIR 報告書624-1。
• 前肩寬度：測量應從白峰電平和消 隱電平間的半幅度點開始，止于同 步頭前沿的半幅度點，兩個半幅度 點之間的時間間隔即為前肩寬度， 參見行消隱定時波形測量圖的“C” 部分和CCIR 報告書624-1。
• 行消隱期：測量應從白峰電平和消 隱電平間的半幅度點開始，止于后 肩處消隱電平和峰值白電平間的半 幅度點，兩個半幅度點之間的時間 間隔即為行消隱期，參見行消隱定 時波形測量圖的“a”部分和CCIR報 告書624-1。
• 行同步上升時間和下降時間（脈沖 建立時間）：行同步脈沖前沿的10% 幅度點至90%幅度點之間的時間寬 度為行同步上升時間，后沿的10% 幅度點至90%幅度點之間的時間寬 度為行同步下降時間。
• 行同步寬度:行同步信號的前、后沿 半幅度點之間的時間間隔為行同步 寬度。參見行消隱定時波形測量圖 的“d”部分和CCIR 報告書624-1。
• 行同步至色同步起點的時間寬度：測量時應從行同步的前沿半幅度點 始，止于色同步信號的色度包絡前 沿的半幅度點，參見行消隱定時波 形測量圖的“g”部分和CCIR 報告 書624-1。

場消隱定時測量

• 均衡脈沖寬度：
• 測量均衡脈沖前、 后沿半幅度點之間的時間間隔。參 見場消隱定時波形圖的“p”部分和 CCIR 報告書624-1 及圖2-1(a),(b), (c)。
• 寬脈沖期：測量寬脈沖前、后沿半 幅度點之間的時間間隔。參見場消 隱定時波形圖的“q”部分和CCIR報 告書624-1 及圖2-1(a),(b),(c)。

其它定時測量

• 白條上升時間：測量白條前沿10% 幅度點和90%幅度點之間的時間間 隔。參見圖中的B2 單元。

幅度和相位測量

• 同步幅度誤差：測量所采集的同步 脈沖樣值與標稱300mV之間的幅度 差，并將測量結果以標稱300mV的 百分比來表示。如果該同步脈沖樣 值幅度大于300mV，其符號為正值。
• 色同步幅度誤差：測量所采集的色 同步脈沖樣值中心的峰－峰幅度與 標稱300mV之間的幅度差，并將測 量結果以標稱300mV幅度的百分比 來表示。如果該色同步脈沖樣值的 峰－峰幅度大于300mV，其符號為 正值。
• 色度基準幅度誤差：在消隱電平上 所采集的色度信號的峰－峰幅度與 標準幅度數值（規定為白條幅度的 0.4倍）的差值即為色度基準幅度誤 差，以其占標準值的百分比來表示 測量結果。如果所采集的色度信號 峰－峰幅度超出280mV，則符號為 正。參見D2單元和CCIR建議書569。
• 亮度條幅度誤差：所采集的亮度條 幅度與標準700mV的偏差值即為亮 度條幅度誤差。當采集的亮度條幅 度超出700mV 時，符號為正。參見 B2 單元和CCIR 建議書569。
• 亮度條幅度：測量所采集的亮度白 條幅度的絕對值，測量結果以mV或 載波的百分比（如果載波存在）來 表示。參見B2 單元。
• 條傾斜誤差：測量采樣白條頂端與 白條中心幅度的最大偏差，不計入 白條前沿半幅度點后1 微秒與白條 后沿半幅度點前1 微秒的超出部 分。差值的符號總為正值。測量結 果以采樣白條幅度的百分比來表 示。參見B2單元和CCIR建議書567。
• 消隱電平：在32個采樣行中，對每 行后肩中心附近的16 個樣值電平 進行測量，取平均值作為消隱電平 的測量值。測量結果以載波的百分 比來表示。如果場消隱期內沒有載 波，則不測量。
• 2T脈沖K因子：在2T脈沖前沿半幅 度點前1微秒內或者2T脈沖后沿半 幅度點后1 微秒內出現的正向或負 向反射半波(回波)中，測出其中的 最大加權幅度，測量結果以K 因子 表示，它是回波的加權幅度與2T脈 沖采樣幅度的比值。加權是基于 CCIR 建議書567 中圖29a 所給出的 刻度。參見B1 單元。
• C/L增益不等：測量G1或G2單元中 的色度信號的峰－峰幅度（標稱值 為700mV）樣值與亮度條幅度（標 稱值也為700mV）樣值間的差值，測 量結果以采樣白條幅度的百分比來 表示。當色度信號的峰－峰幅度大 于亮度白條幅度時，測量結果為正 值。參見G1或G2單元和CCIR 建議 書569。
• C/L 時延不等：測量10T 或20T 復合 脈沖信號中的色度分量中心與復合 脈沖信號中的亮度分量中心間的時 間差，測量結果以納秒表示。當色 度分量滯后于亮度分量時，其符號 為正值。參見F 單元和CCIR 建議書 569。
• C/L 互調：在電平為350mV 的臺階 上，其中有一部分疊加有色度信 號，而另一部分則沒有色度信號。 將疊加有色度信號的臺階中濾除色 度信號之后，其臺階電平與沒有疊 加色度信號的臺階電平之差值，作 為C ／ L 互調測量值，其結果以白 條幅度樣值的百分比來表示。如果 濾除色度信號后的臺階電平大于無 色度信號疊加的臺階電平值，則測 量結果為正值。參見G1 或G2 單元 和CCIR 建議書569。
• 微分增益：以峰－峰微分增益作為 測量結果。從5 級臺階中找出最大 峰－峰幅度的色度信號，求出它與 消隱電平處色度信號峰－峰幅度的 比值，并由單位1減去這個比值；同 樣地，找出最小峰－峰幅度的色度 信號，求出它與消隱電平處色度信 號峰－峰幅度的比值，也由單位1 減去這個比值。而最后的測量結果 是上述兩個差值（的絕對值）之和。 參見D2 單元和CCIR 建議書569。
• 微分相位：以峰－峰微分相位作為 測量結果。測出5 級臺階中的色度 信號與消隱電平處色度信號的最大 相位差（絕對值）；同樣地，測出5 級臺階中的色度信號與消隱電平處 色度信號的最小相位差（絕對值）， 最后的測量結果是兩個相位差之 和，并以度表示。參見D2 單元和 CCIR 建議書569。
• 亮度非線性失真：在由5 級臺階形 成的6 個亮度電平中，每相鄰的兩 個亮度電平進行比較，以相鄰臺階 電平的最大偏差的百分比作為測量 結果。其符號總為正值。參見D1單 元和CCIR 建議書569。

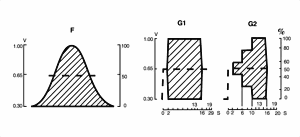

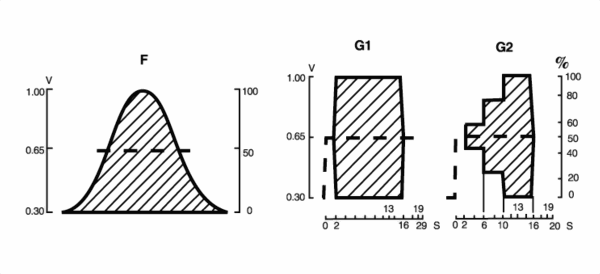

F、G1 和G2 單元（CCIR 建議書567）

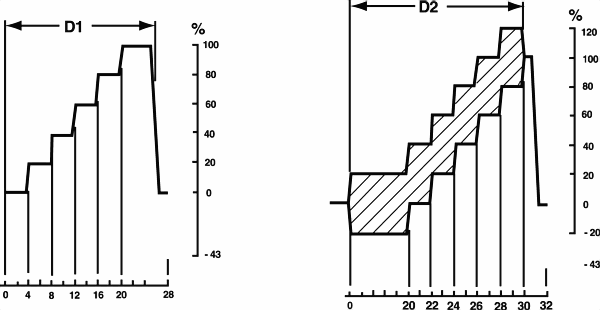

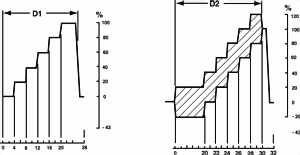

D1 和D2 單元（CCIR 建議書569）

頻率響應測量

• 多波群標志幅度：測量多波群標志 頂端中心點至該標志的后續底部間 的幅度，并以采樣的白條幅度的百 分比來作為測量結果。參見C1單元 和CCIR 建議書567。
• 多波群幅度（5 個波束）：在前5 個 多波群波束中，測量每個波束的峰 －峰幅度。其中前兩個波束的峰－ 峰幅度測量值是在該波束中心的4. 5(s窗口中進行的，后面的三個波束 是在該波束中心的1.3(s 窗口中進 行的，最后一個波束不予測量。最 后的測量結果以采樣的標志幅度的 百分比來表示。參見C1 和C2 以及 CCIR 建議書567。

線性波形失真測量

• 底線失真：測量白條后沿半幅度點 之后400 納秒處的信號電平與消隱 基準處信號電平的差值，信號帶寬 應限制在3.3MHz，最后的測量結果 以采樣白條幅度的百分比來表示。 如果白條附近的電平高于消隱基準 處信號電平，則測量結果為正值。 參見CCIR建議書569(2.4段)和圖1。
• 2T 脈沖/ 白條比誤差：測量2T 脈沖 的采樣幅度與采樣白條幅度之間的 差值。如果2T脈沖幅度較大，則符 號為正。最后的測量結果以采樣白 條幅度的百分比來表示。參見B1和 B2 單元以及建議書569。

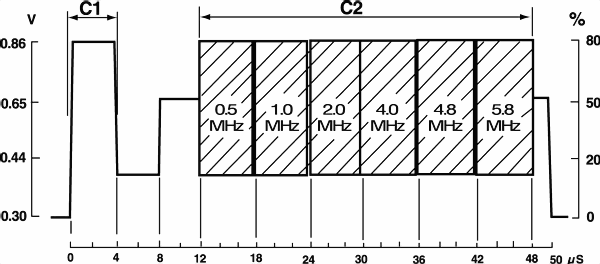

Elements C1 and C2 (CCIR Recommendation 569).

低頻誤差

• 低頻誤差: 測量消隱電平處所采集 的最大波動的峰－峰幅度，頻率帶 寬應在10Hz 與2KHz 之間。以白條 樣值的百分比來表示。

訂購信息

VM700T Opt. 11

PAL 視頻測 量系統

包括附件： 儀器使用說明、3 個75W 終端負載(011-0102-00)，電源線。

訂購時，請使用這里給出的術語。裝運時它是作為機架安裝產品的標準儀器。

選件01 － NTSC 測量。
選件01/11 －雙制式（NTSC/PAL）測量。
選件20 －圖文電視測量。
選件21 －攝像機測量。
選件30 －分量測量。
選件40 －音頻測量模塊。
選件41 － 6 通道音頻測量模塊。
選件42 －音頻/ 視頻時延測量。
選件48 － GPIB 接口。
選件1C －箱體型。
選件1G －回送/ 循環測量。
選件1P －打印機。
選件1T － NIST/MIL 跟蹤校正。
選件1Z －探頭適配器(067-1429-00)。
選件3Z － 3 個探頭適配器（每個均為067-1429-00）。

VM700T 軟件工具
VMBKUP － VM700T 備份工具軟件。
VMREMGR － VM700T 的遙控圖形軟件。
VMT － VM700T 的遙控軟件。

選購附件
VM7FC1 －機架單元轉換為機箱型的現場安裝配件。
VM7FR1 －機箱型轉換為機架單元的現場安裝配件。
