特點與優點

• 多格式的模擬和數字測試信號發生 器
• 理想的通道配置和優異的性能，可 用作基準信號發生器
• 可擴展的模塊式平臺

應用

• 廣播電視設施中和節目后期制作中 的基準信號發生器和測試信號發生器
• 用于研究和開發的測試信號發生器
• 用于設備設計和維護

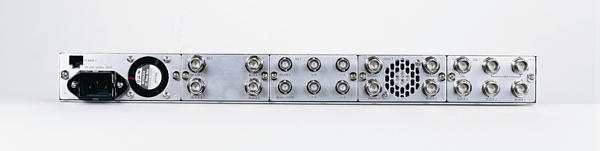

TG700 是一種多格式的、兼有模擬和數字的精密信號發生器平臺，它 是為適應視頻工業的發展需求而設計的。TG700 能夠提供模擬、串行 數字和數字高清晰度等各種格式的同步脈沖信號和測試信號。TG700 多格式視頻發生器具有模塊式的結構，它既可以作為單一格式的信號 發生器，也可以滿足視頻專業的多格式需求。在TG700 主機上允許從 下列模塊中選擇安裝多至4 個模塊。

The

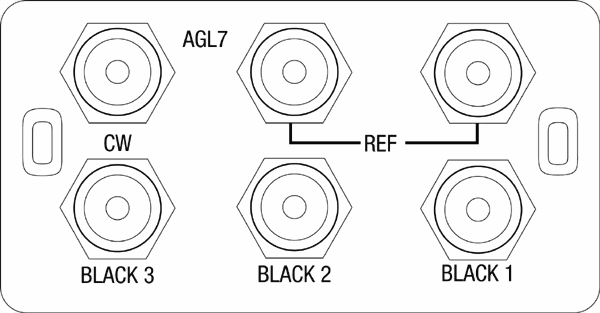

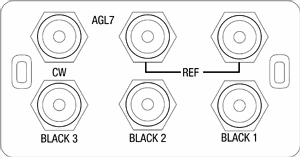

AGL7 模擬 Genlock Module

TG700 產生的是高穩定度的基準信號，其 中的AGL7 模擬同步鎖相模塊能夠與各種 信號相鎖定，因此在節目播出和制作中， TG700 是用作臺主基準或臺從基準的理想 解決方案。TG700 有3 路黑場輸出，可滿 足HDTV三電平、NTSC或PAL的使用需求。 此外，AGL7 模塊還能與NTSC/PAL 黑場、 HDTV三電平等各種格式以及與1、3.58、4. 43、5 和10MHz 連續波相鎖定。

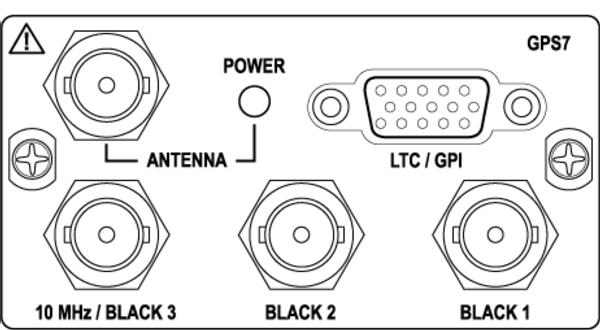

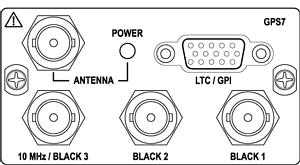

GPS7 GPS 同步hronization and Timecode Module

The GPS7 GPS 同步hronization and Timecode Module includes an integrated GPS receiver which can serve as the system timing reference.同步hronization to the GPS timing signals ensures long-term stability, and video frame alignment between independent systems. Three 黑場 輸出 are available and are selectable for HDTV tri-電平 or NTSC or PAL. The GPS7 module will maintain system timing during periods of GPS 信號loss, similar to the behavior of the Stay GenLock™ algorithm of the AGL7 module. Timecode is available as VITC on 黑場 輸出, and from four independent LTC 輸出. Timecode can be selectable to the time-of-day (with user-selectable offsets), or to a “program time” counter for elapsed-time timecode.

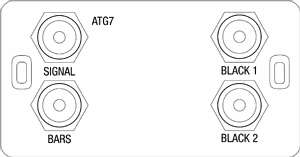

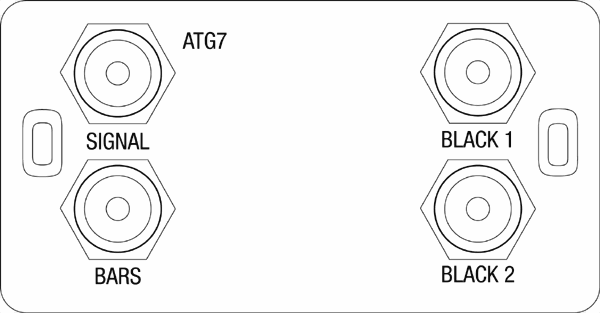

ATG7 Composite 模擬 Test Generator

ATG7 復合模擬測試信號發生器模塊支持 PAL、NTSC 和NTSC NoSetup（無黑電平設 置）。它具有一路測試信號輸出，一路彩 條測試信號輸出和兩路黑場輸出。其中 黑場信號能夠分別產生H、V、帶黑場的 色同步信號和副載波信號。

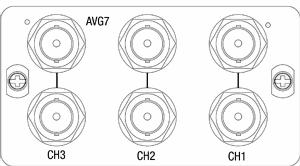

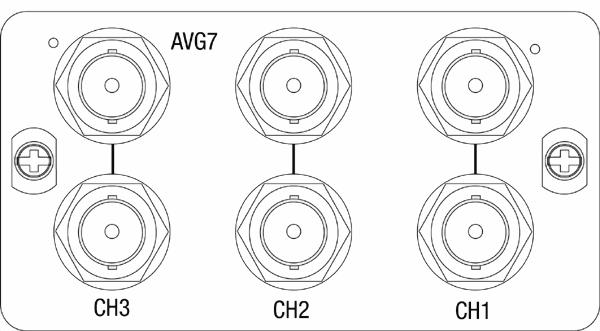

AVG7 模擬 Video Generator

AVG7 是525/625 隔行掃描格式的模擬視 頻發生器模塊，它支持的分量格式有 Y''Pb''Pr'',R、G、B,Y/C 和525 Beta，支持的 復合格式有PAL 、NTSC 和NTSC NoSetup 等。它有兩路相同的分量輸出，兩路相同 的Y/C輸出和復合輸出，或者六路相同的 復合輸出。

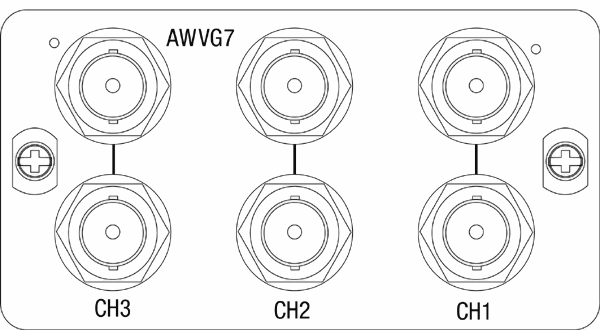

AWVG7 模擬 Wideband Video Generator

AWVG7 是模擬寬帶視頻信號發生器模塊， 它支持各種HD 模擬分量格式(Y''P''bP''r 或 RGB)。該模塊有兩路帶寬為30MHz 的分 量輸出。在單個TG700主機上可安裝兩個 AWVG7 模擬寬帶視頻發生器模塊。

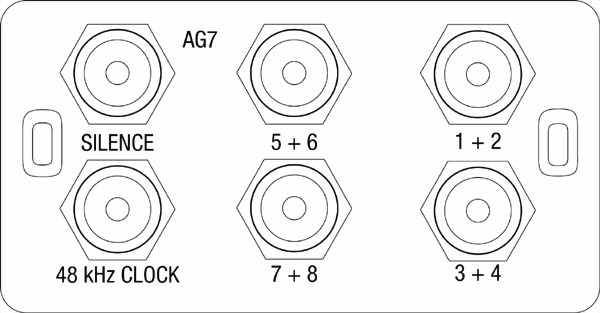

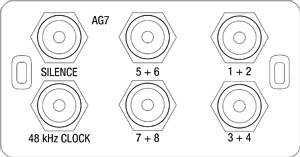

AG7

AG7 是具有8 個通道(4 對AES/EBU) 的音 頻信號發生器模塊。它還有兩個通道(1 對AES/EBU)的默音(silence)信號以及1 路 48kHz 的時鐘輸出。

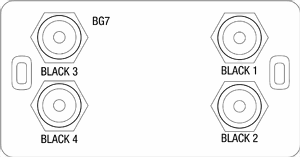

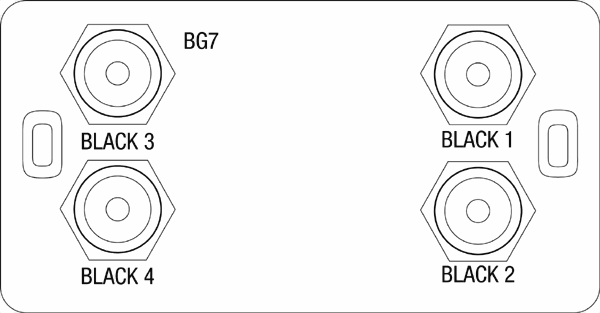

BG7 模擬 黑場Generator

BG7 是具有4 路獨立的模擬黑場輸出發 生器模塊。它支持NTSC 和PAL 黑場色同 步信號以及三電平同步信號。再加選項 CB，則可輸出各種模擬NTSC 和PAL 彩條 測試信號。

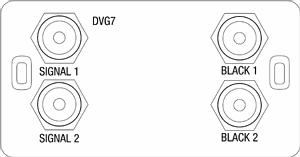

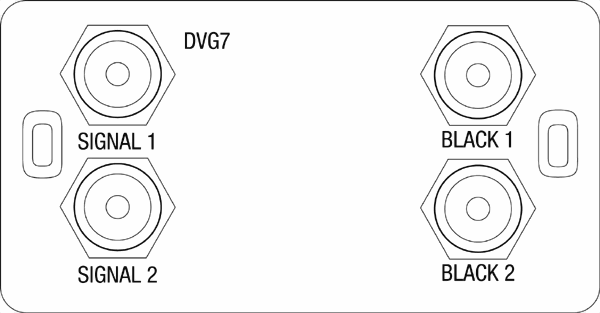

DVG7 (shown with Option BK).

DVG7 是一種多格式測試信號發生器模塊。 DVG7數字視頻發生器支持碼率為270Mb/ s 的525 行和625 行分量數字信號以及碼 率為143.181818Mb/s 的NTSC 復合數字信 號。DVG7 數字視頻發生器有兩路相同的 測試信號輸出。再加選項BK，還可輸出 兩路相同的串行數字黑場信號。

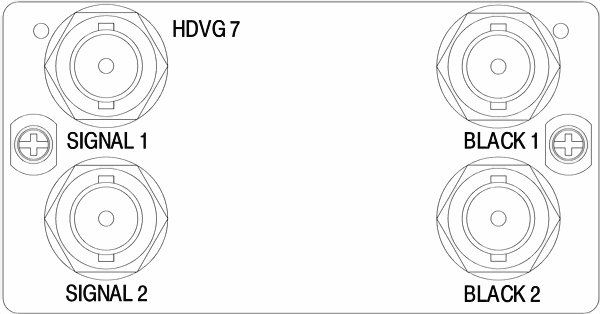

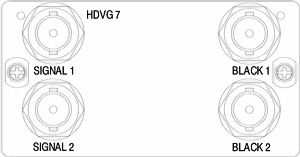

HDVG7 (shown with Option BK).

HDVG7 是一種高精度、多格式、高清晰度 的測試信號發生器模塊。它能輸出兩路 相同的1.485Gb/s 串行數字視頻測試信號， 并具有多種格式。再加選項BK，還可輸 出兩路相同的串行數字黑場信號。在單 個TG700 主機中，可安裝兩個HDVG7 HDTV 數字視頻發生器模塊。

數字模塊DVG7 和HDVG7 支持AV 定時模 式和多至16 通道的音頻輸出，其中所嵌 入的音頻信號的量化比特數為20或24 比 特，抽樣頻率為48KHz。用戶可以分別設 置每個通道的頻率和電平。

選項FP 允許為AVG7、AWVG7、DVG7 和 HDVG7 模塊提供全幀測試和自定義圖案， 簡單的全幀圖案可用于V3.1 CD-ROM。

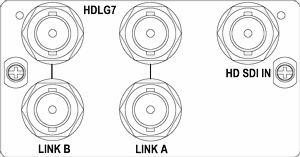

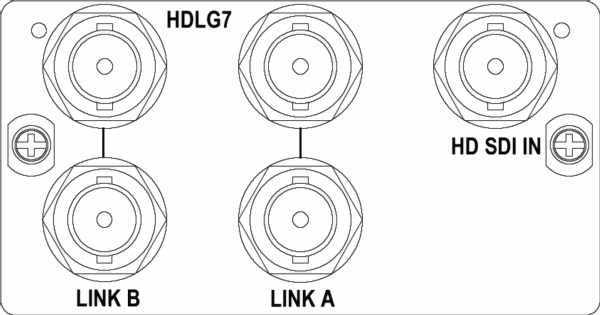

HDLG7 Test 信號Generator

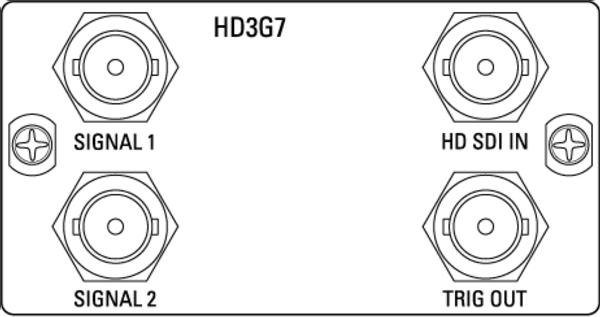

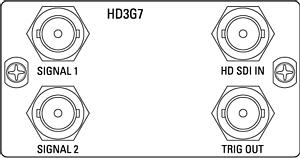

HD3G7 Test 信號Generator
