Tektronix/H600 `SA2600/便攜式無線信號偵測儀

• Tektronix/H600 `SA2600/便攜式無線信號偵測儀
• 欲購買或租賃Tektronix/H600 `SA2600/便攜式無線信號偵測儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

主要特點和優點

高指標便攜式頻譜分析儀

• 輸入頻率范圍：10kHz-6.2GHz
• 底噪： -153 dBm(RBW=10 Hz)
• 相位噪聲： -95dBc(10KHz 頻偏)
• 信道功率、OBW、場強測試
• AM/FM 音頻解調
• 嘯叫音輔助定位功能快速定位被測信號方向

實時頻譜分析技術

• FFT 實時頻譜分析技術為核心，實時帶寬達到20MHz, 便攜式儀表中最高指標
• 第一臺具有泰克專利DPXTM技術的便攜式儀表，實時觀測同頻干擾
• 利用時頻圖回放被采集的信號

信號比對搜索

• 內置全面的已知信號類型數據庫，用戶 并可在信號類型數據庫中增加新的信號 類型
• 通過與類型數據庫的比對，實現對被測信 號的分類，建立某地區無線信號數據庫
• 通過與無線信號數據庫的比對，可以快 速搜索并偵測非法信號

SCD 信號識別

• 對復雜信號利用譜密度相關技術對比被 測信號與標準信號的特征譜，快速識別 被測信號
• 可識別-90dBm 低電平信號
• 信號識別速度及對信噪比的要求好于傳 統調制識別方式
• SCD 數據庫不斷升級
• 提供iqt文件輸出，支持多種后分析軟件 對被測信號進行分析

iMAP 實時地圖

• 利用“打點測試”的方法，在電子地圖 上實時標識并記錄測試結果和信號方向
• 內置GPS，可實現“路測”功能
• 支持 gsf、MapInfo、bmp 地圖格式
• 可抓取 MapPoint、Google Earth 圖像， 快速制作 gsf 地圖

便攜式設計

• 軍標設計, 金屬外殼, 堅固耐用
• 友好的用戶界面, 觸摸屏，使用直觀
• 電池工作時間長. 單電3小時, 雙電6小時
• 內置USB、LAN 等通用計算機接口
• Virtue CE 遠端控制

應用

• 高指標便攜式頻譜分析儀
• 泰克專利DPX^TM 實時技術
• 信號比對搜索
• SCD 信號識別
• iMAP 實時地圖
• 內置GPS
• 超過6 小時電池工作

DPX^TM 實時技術 － 信號比對搜索 － SCD 信號識別 － iMAP 實時地圖

不斷演進的數字無線通信技術使得無線射頻環境日益復雜，頻譜 更加擁擠，給頻譜的監測和管理帶來了前所未有的挑戰，必須利 用有效的手段和測試工具才能完成這一任務。以往一直沿用的手 段，是結合使用臺式頻譜儀、手持頻譜儀、示波器以及PC 離線分 析軟件，實現對已知信號的管理，完成對未知信號的識別和地理位 置標識等工作。臺式頻譜儀經常因為受電源以及惡劣測試環境等因 素的制約而無法在外場應用；便攜式頻譜儀又往往受指標及自身功 能的限制而無法偵測到非法信號，離線PC分析軟件無法實時標注 現場所需的必要信息。泰克公司 H600/SA2600 RFHawk^TM 獵鷹的 出現，很好地解決了以上問題。

實時頻譜分析技術

H600 以FFT 實時頻譜 分析技術為核心，實時 帶寬達20MHz，在便 攜式儀表中處于領先 地位。每屏80 個時間 點的時頻圖，可以實現 信號的回放，最小時間 間隔達160毫秒。利用 時頻圖自動存儲功能， 可以實現長時間對無 線環境的監測。

H600采用了泰克專利的DPXTM實時頻譜技術，可以實時觀測同頻 干擾。DPXTM 實時頻譜技術，是一種數字熒光技術，它將一定時 間內的多個頻譜疊加，用顏色表示信不同號出現的頻次，能直觀地顯示出頻域中信號 變化情況。H600 每 秒顯示10,000 個頻 譜，因此在頻域中可 以以100% 的偵聽概 率捕獲顯時長不小于 125μs 的瞬變信號， 這比一般的掃頻頻譜 儀快200 倍。在觀測 同頻信號時，只要幾個同頻信號出現的頻次不同，就可以利用 DPXTM實時頻譜技術將 這些同頻信號區分出來，這在傳統的掃頻頻譜儀中是難以實現的。

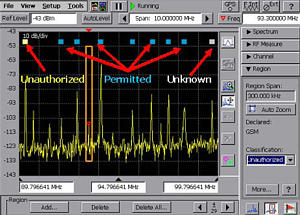

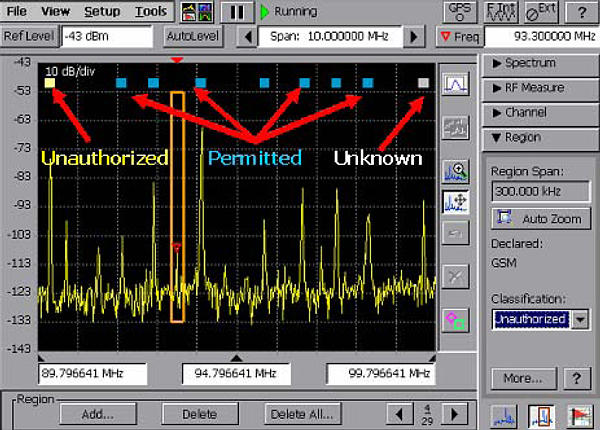

信號比對搜索

H600 的信號比對搜索功能，為快速偵測非法信號提供了高效手 段。H600可以實現兩種比對，第一種比對是信號類型的比對，通過被測信號與H 6 0 0 內置的類型數據庫的 比對，完成對被測信 號的標識，建立某地 區無線環境信號的數 據庫。第二種比對是 被測信號與已建立的 數據庫的比對，一旦 有數據庫外的信號出 現，即表明該地區存 在新的信號，該信號可能是新的合法信號，也可能是非法信號，由此實現信號的快速 偵測。H600 內置了全部已知信號類型數據庫，用戶可在信號類 型數據庫中增加新類型。

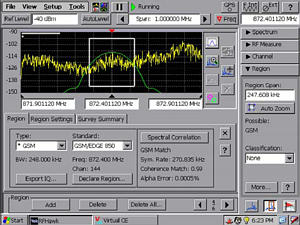

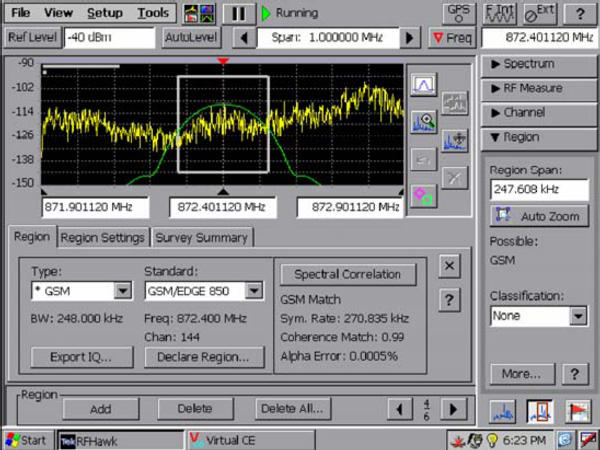

SCD 信號識別

H600 提供了SCD 信號識別功能，對復雜信號利用譜密度相關技 術比對被測信號與標準信號的特征譜，快速識別被測信號。SCD 信號識別速度大大高于調制識別方式，特別是對電平低至-90dBm 的信號，SCD 方法仍然可以識別信 號。H600內置的SCD 數據庫將不斷升級， 以滿足日益增多的信 號類型。此外，H600 提供iqt 文件輸出，用 戶也可以用自有信號 識別軟件對該信號進 行分析處理。

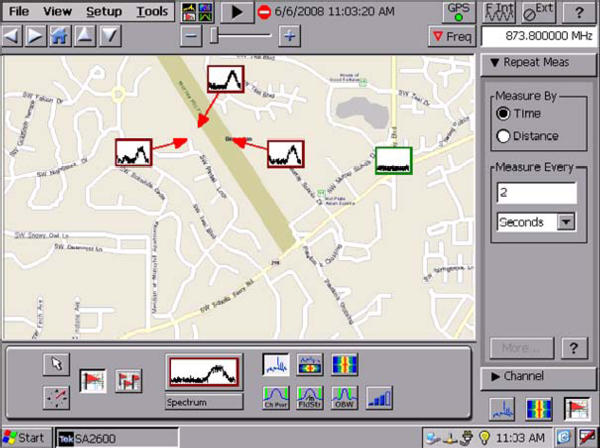

iMAP 實時地圖

H600 的 iMAP 功能可以調用gsf、MapInfo、bmp 格式的電子地圖，利用“打點測試” 的方法，可以在現場執行頻譜、時頻圖、信道功率、OBW 以及場強測試，將測試結果 和信號方向在電子地圖上標識出來。內置GPS，可實現“路測”功能。利用iMAP Converter 軟件可以抓取 MapPoint、Google Earth 圖像，快速制作 gsf 地圖。還可以 利用網絡地圖制作位圖格式地圖，并用 iMAP Converter 軟件對位圖中的標志性地標進 行GPS 坐標定位，制作 gsf 格式的地圖。與其他無線測試儀表不同的是，泰克iMAP 功能內置在H600 中，徹底擺脫了對PC 的依賴。

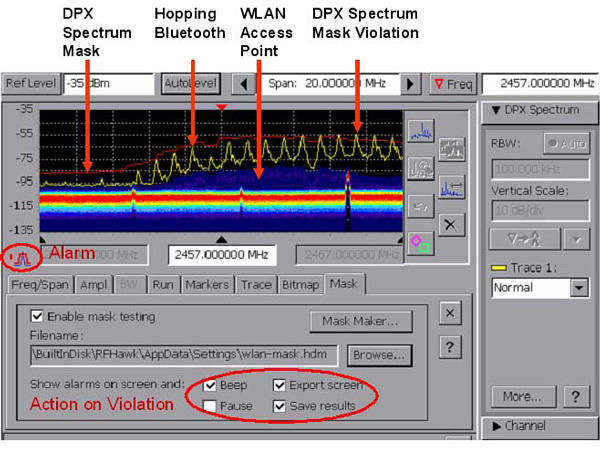

DPX Spectrum Mask captures and logs spectrum violations with 選項s of warning alarm, pausing test, export screen, and result save


Classify low SNR signals reliably


Color-coded signal classification database can be saved, recalled, imported, exported, and shared to keep track of spectrum activities at different locations

Locate interference with integrated mapping solution
