主要特點和優點

發現

DPX™ Live RF 頻譜顯示技術可以使用基于發生頻次的顏色等級顯示，直觀地了解RF 信號隨時間變化
革命性的DPX，以每秒>48,000 次頻譜測量顯示瞬態信號

觸發

泰克獨有的頻率模板觸發(FMT)，通過觸發任何頻域變化，可以簡便地基于事件捕獲瞬態RF 信號

捕獲

DC - 8 GHz 頻率范圍
把高達36 MHz 跨度中的所有信號捕獲到存儲器中
36 MHz 帶寬，高達1.28 s 的采集長度，在測量周期內全面進行分析，而不需進行多次采集
可以隨時全面預選和無映像操作，在
任何捕獲帶寬下實現全部動態范圍
接口TekConnect®探頭，實現RF探測
提供了差分IQ 輸入

分析

全面的時間相關失量頻譜分析。多域顯示，在時間、頻率、相位和幅度上把問題關聯起來，在調試時更迅速地了解問題成因和影響
功率測量和信號統計，幫助檢定元器件和系統：ACLR、電源與時間、CCDF、PDF 和實時頻譜發射測量，使用用戶定義的頻譜發射模板
脈沖測量，包括脈寬、占空比和脈沖到脈沖相位
RSAVu 軟件，提供離線分析功能
模擬解調分析，包括基帶、AM、FM和 PM 測量
使用實時頻譜圖及諧波和雜散信號圖形顯示，對基帶、AM 和FM 進行音頻失真分析。各種低通濾波器、高通濾波器、帶通濾波器和去加重設置可供選擇

應用

RF 元器件、模塊或系統調試
在頻譜監測和管理中查找干擾和未知信號
分析基于標準的無線電系統和其它無線電系統隨時間變化的行為
軟件定義的無線電(SDR)和現場戰術無線電收發器測量
檢定雷達和脈沖式RF信號
強大的矢量信號分析儀功能、信號源分析和RFID 標準支持
廣泛的標準特定選項，分析RFID、3GPP、3GPP2、LTE(使用RSALTE)、WiMAX(使用RSA-IQWIMAX)和WLAN 系統
全面測量戰術無線電和聲納系統模擬解調和音頻失真

發現并捕獲隨時間變化的復雜信號

RSA3000B系列可以簡便地發現其它信號分析儀漏掉的設計問題。革命性的DPX Live RF 頻譜顯示技術可以使用顏色直觀地實時顯示瞬態信號在頻域中隨時間變化的情況，使您能夠立即對設計穩定性樹立信心，或在發生問題時立即顯示問題。其它信號分析儀是不可能以這種方式實時顯示瞬態信號的。一旦使用DPX發現問題，實時頻譜分析儀 (RTSA) 可以設置成在頻域中觸發事件，捕獲變化的RF 事件的連續時間記錄，在所有域中執行時間相關分析。您可以在一臺儀器中同時實現高性能矢量信號分析儀、頻譜分析儀和實時頻譜分析儀獨特的發現、觸發、捕獲、分析功能。

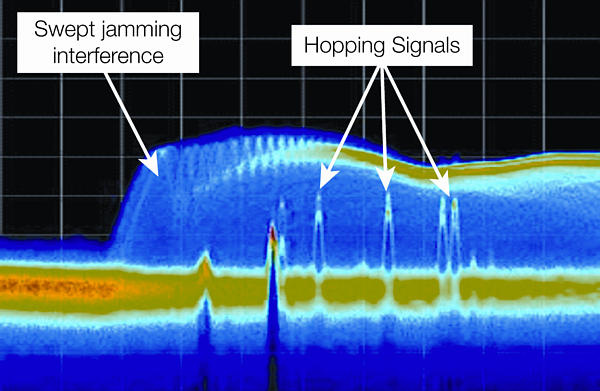

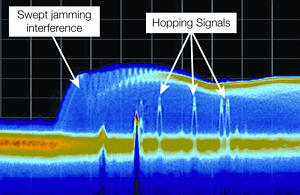

革命性的DPXTM 頻譜顯示技術可以簡便地發現其它信號分析儀漏掉的信號。這里看到的是空中捕獲的存在嚴重屏蔽干擾情況下的跳頻信號。

特點

發現

DPX™ s頻譜處理引擎把瞬態事件實時分析功能帶到頻譜分析儀中。它每秒執行 48,000 多次頻率變換，在頻域中顯示最短31 μs的瞬態信號。這要比傳統分析技術快幾個量級。事件按發生速率在位圖畫面上標上顏色編碼，可以以前所未有的方式查看瞬態信號行為。

觸發

泰克頻率模板觸發(FMT, 選項02)可以簡便地在頻域中觸發信號，以高達36 MHz 的帶寬捕獲瞬態信號。FMT 可以簡單地配置成監測捕獲帶寬內部頻率占用的所有變化。強力觸發可以用于任何捕獲帶寬中，可以在RF 輸入信號越過用戶設定的功率門限時觸發。它提供了外部觸發 功能，用來同步測試系統事件。

捕獲

與許多SA/VSA綜合儀器不同，RSA3408B在任何時間都全面預選，以捕獲帶寬和頻率的任意組合注入雜散信號和映像。 73 dB 無雜散動態范圍(SFDR)和同類領 先的在所有捕獲帶寬中注入映像的功能，可以在存在較大信號的情況下捕獲小信號。您只需使用無縫采集捕獲一次，就可以進行多次測量，而不必重復捕獲。記錄長度隨選擇的捕獲帶寬變化，在配備 FMT 深存儲選項02 時，在36 MHz 時記錄長度長達1.28 秒，在1 MHz 時記錄長度長達51.2秒，在10 kHz帶寬時記錄長度長達1.42 小時。

分析

RSA3408B 提供了優秀的分析功能，提高了處理元器件或從事RF 系統設計、集成和性能檢驗的工程師或處理網絡或頻譜管理的運營工程師的工作效率。

頻譜圖顯示頻率和幅度隨時間變化。可以在頻域、相位域、幅度域和調制域中實現時間相關測量
能夠分析任何捕獲的采集
標配模擬調制分析和脈沖分析
使用實時頻譜圖及諧波和雜散信號圖形顯示，對基帶、AM和FM進行音頻失真分析。各種低通濾波器、高通濾波器、帶通濾波器和去加重設置可供選擇
使用諧波和雜散信號的實時頻譜圖和圖形顯示，分析基帶、AM 和FM 音頻失真。廣泛的低通濾波器、高通濾波器、帶通濾波器和去加重設置可供選擇。
提供豐富的調制分析支持，包括UMTS W-CDMA 系列( 3 G P P H S U P A 和 H S D P A ) 、W i M a x ( 通過R S A - I Q W i M a x 進行固定和移動分析) 和 WLAN (802.11a/b/g/n)。通用調制分析包括支持M-QAMs、QPSKs、nFSK、 CPM、SOQPSK和最新的RFID標準(包括ISO 18000-7和15963)以及信號源分析( 包括相噪、抖動和頻率穩定時間)。測量選項細節請參閱技術數據
為客戶調制類型導入用戶自定義濾波器和參考濾波器
使用.mat 或.csv格式保存捕獲的波形，進行后期處理分析

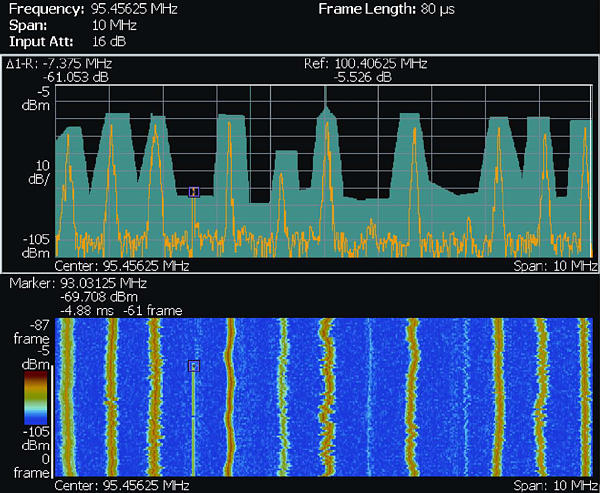

捕獲的快速跳頻信號的FMT 和頻譜圖。左側顯示了用戶自定義頻率模板觸發(FMT)，右側頻譜圖則顯示了捕獲的信號跳頻模式。

傳統VSA 只能量化中心頻率的調制質量，與此不同，RSA3000B 可以測量任何跳頻上的 PLL 和調制質量，檢驗整個系統的性能。

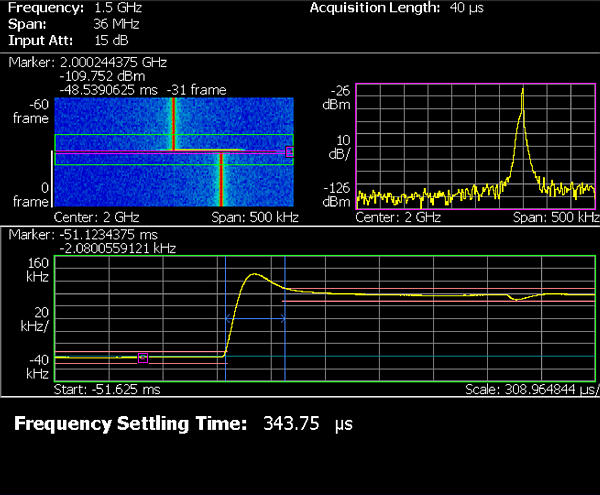

RTSA可以全面分析跳頻無線電的PLL和解調 性能。RSA3300B還可以使用內置調制域分析儀，單鍵自動測量頻率穩定時間。

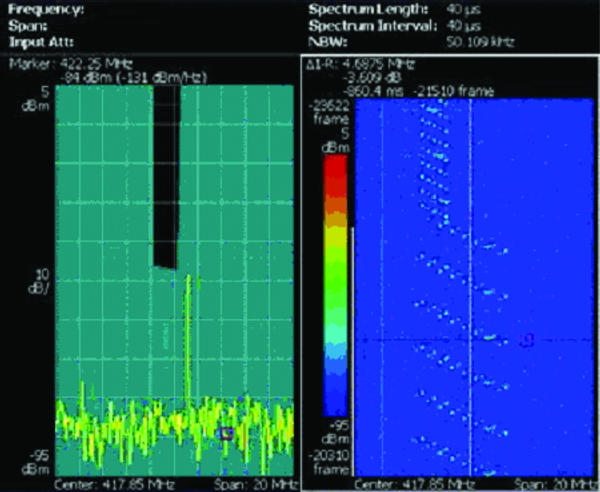

這里，頻率模板觸發設置成監測頻域中任何頻譜變化，它觸發瞬態干擾。頻譜圖顯示想要的好信號與干擾瞬態信號之間的時間關系，頻譜畫面顯示頻段中出現干擾信號的那一刻發生的情況。FMT 為把已知信號與不想要的干擾隔開提供了基本工具。

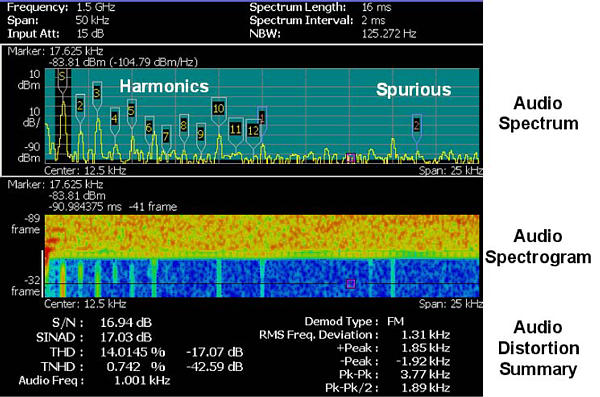

The Audio Spectrum and Spectrogram allow designers to understand the nature of distortion by viewing harmonics and nonharmonic components over time. Distortion parameters are calculated for each FFT frame in the Spectrogram display.

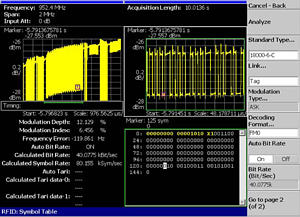

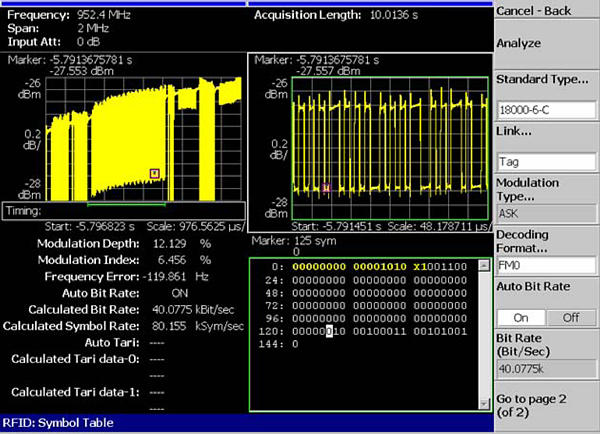

作為RFID 測試領導者，RSA3300B 支持所有最新的RFID 標準，包括ISO 18000-7 和ISO 15693。從基于標準的RF 一致性測試到原型實驗室測試中的RF 調制，它提供了理想的 RFID 測試解決方案。

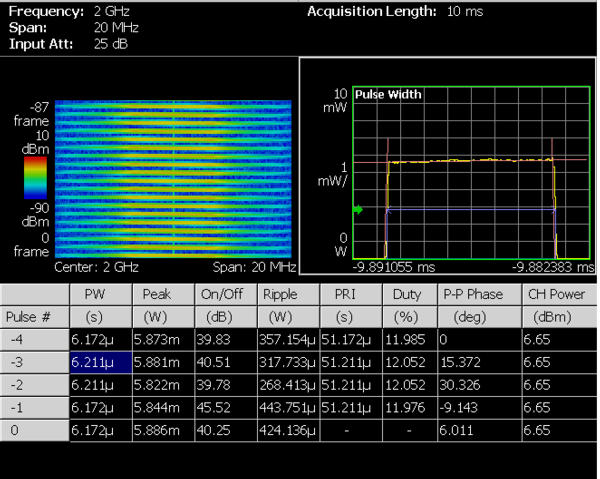

強大的脈沖式信號分析功能，檢定雷達和其它脈沖式系統。RSA3408B自動測量脈寬、重復率、脈沖功率和另外7 個脈沖參數。

RSA3000B 系列實時頻譜分析儀

指標或特性	RSA3300B	RSA3400B
泰克提供多款不同的RSA3000B 實時頻譜分析儀，滿足各種頻率覆蓋、實時帶寬和動態范圍需求。下表匯總了這些型號之間的差異。
頻率范圍	DC up - 8.0 GHz	DC up - 8.0 GHz
最大捕獲帶寬	15 MHz	36 MHz
標配觸發	電平，自由運行，外部	電平，自由運行，外部
選配觸發	頻率模板，15 MHz 帶寬	頻率模板，36 MHz 帶寬
數字熒光(DPX)頻譜更新速率，最大跨度和最小信號捕獲時間	>48,000 個頻譜/ 秒	>48,000 個頻譜/ 秒
數字熒光(DPX)頻譜更新速率，最大跨度和最小信號捕獲時間	15 MHz 最大跨度；最小信號捕獲時間：41μs	36 MHz 最大跨度；最小信號捕獲時間：31μs
存儲器	64 MB / 256 MB	64 MB / 256 MB
最大捕獲帶寬時的無雜散動態范圍	-70 dBc/15 MHz	-73 dBc/36 MHz
DANL, 1 GHz	-150 dBm/Hz	-151 dBm/Hz
1 GHz 指定偏置時的SSB 相噪，dBc/Hz(典型值)	10 kHz: -108	10 kHz: -112
	1 MHz: -133	1 MHz: -135
	10 MHz: -136	10 MHz: -140
屏幕尺寸，用戶接口	8.4 英寸屏幕，鍵盤，鼠標，前面板	8.4 英寸屏幕，鍵盤，鼠標，前面板
接口端口	GPIB, LAN, USB(2)	GPIB, LAN, USB(2)
存儲介質	內置硬盤，F(xiàn)DD	內置硬盤，F(xiàn)DD，選配可移動硬盤
IQ 輸入選項	20 MHz 帶寬差分輸入	40 MHz 帶寬差分輸入
IF 輸出	無	標配，421 MHz，40 MHz 帶寬
數字I 和Q 輸出選項帶寬	無	最高36 MHz 帶寬

存儲深度(時間)和最大時間分辨率(RSA3300B)

跨度	采樣率 (對于I 和Q)	記錄長度 (標配)	記錄長度 (選項02)	頻譜幀 (Time)	時間分辨率 (I 和Q)
20 MHz (基帶)	25.6 MS/s	0.64 s	2.56 s	40 μs	40 ns
15 MHz	25.6 MS/s	0.64 s	2.56 s	40 μs	40 ns
10 MHz	12.8 MS/s	1.28 s	5.12 s	80 μs	80 ns
5 MHz	6.4 MS/s	2.56 s	10.24 s	160 μs	160 ns
2 MHz	3.2 MS/s	5.12 s	20.48 s	320 μs	320 ns
1 MHz	1.6 MS/s	10.24 s	40.96 s	640 μs	640 ns
500 kHz	800 kS/s	20.48 s	81.92 s	1.280 ms	1.280 μs
200 kHz	320 kS/s	51.20 s	200.48 s	3.2 ms	3.2 μs
100 kHz	160 kS/s	102.40 s	409.60 s	6.4 ms	6.4 μs
50 kHz	80 kS/s	204.80 s	819.20 s	12.8 ms	12.8 μs
20 kHz	32 kS/s	512 s	2048 s	32 ms	32 μs
10 kHz	16 kS/s	1024 s	4096 s	64 ms	64 μs
5 kHz	8 kS/s	2048 s	8192 s	128 ms	128 μs
2 kHz	3.2 kS/s	5120 s	20480 s	320 ms	320 μs
1 kHz	1.6 kS/s	10240 s	40960 s	640 ms	640 μs
500 Hz	800 S/s	20480 s	81920 s	1.28 s	1.28 ms
200 Hz	320 S/s	51200 s	204800 s	2.56 s	2.56 ms
100 Hz	160 S/s	102400 s	409600 s	5.12 s	5.12 ms

存儲深度(時間)和最大時間分辨率(RSA3400B)

跨度	采樣率 (對于I 和Q)	記錄長度 (標配)	記錄長度 (選項02)	頻譜幀 (Time)	時間分辨率 (I 和Q)
40 MHz (基帶)	51.2 MS/s	0.32 s	1.28 s	20 μs	20 ns
36 MHz	51.2 MS/s	0.32 s	1.28 s	20 μs	20 ns
20 MHz	25.6 MS/s	0.64 s	2.56 s	40 μs	40 ns
10 MHz	12.8 MS/s	1.28 s	5.12 s	80 μs	80 ns
5 MHz	6.4 MS/s	2.56 s	10.24 s	160 μs	160 ns
2 MHz	2.56 MS/s	6.4 s	25.6 s	400 μs	400 ns
1 MHz	1.28 MS/s	1.28 s	51.2 s	800 μs	800 ns
500 kHz	640 kS/s	25.6 s	102.4 s	1.6 ms	1.6 μs
200 kHz	256 kS/s	64 s	256 s	4.0 ms	4.0 μs
100 kHz	128 kS/s	128 s	512 s	8.0 ms	8.0 μs
50 kHz	64 kS/s	256 s	1024 s	16 ms	16 μs
20 kHz	25.6 kS/s	640 s	2560 s	40 ms	40 μs
10 kHz	12.8 kS/s	1280 s	5120 s	80 ms	80 μs
5 kHz	6.4 kS/s	2560 s	10240 s	160 ms	160 μs
2 kHz	2.56 kS/s	6400 s	25600 s	400 ms	400 μs
1 kHz	1.28 kS/s	12800 s	51200 s	800 ms	800 μs
500 Hz	640 S/s	25600 s	102400 s	1.6 s	1.6 ms
200 Hz	256 S/s	64000 s	256000 s	4.0 s	4 ms
100 Hz	128 S/s	128000 s	512000 s	8.0 s	8 ms

頻率模板觸發(選項02)

特點	描述
模板形狀	用戶自定義
模板點水平分辨率	1 bin
電平范圍	0 到-60 dBfs，10 dB/div 垂直標度
電平精度	等于儀器參考電平精度加上0 到-60 dBfs范圍內的頻率響應
跨度范圍
開始頻率 ≥20 MHz	100 Hz 到 15 MHz (RSA3300B)
開始頻率 <20 MHz	100 Hz 到 20 MHz (RSA3300B)
開始頻率 ≥40 MHz	100 Hz 到 36 MHz (RSA3300B)
開始頻率 <40 MHz	100 Hz 到 40 MHz (RSA3300B)
100% 觸發概率的最小事件周期	40 μs(RSA3300B)，20 μs(RSA3400B) (在最大采集帶寬時)。如果事件持續時間小于最小事件周期指標，那么頻率模板觸發精度會下降
觸發位置不確定性	± 2 個幀(適用于跨度=15 MHz，不確定性=± 80 μs，適用于跨度= 36 MHz，不確定性 = ± 40 μs)
外部觸發
電平范圍	-1.5 V - +1.5 V
電平設置分辨率0.1V	0.1 V
觸發位置定時不確定性	± 2 個樣點
輸入阻抗	>2 KQ(標稱值)
觸發輸出
電壓
高	≥2.0 V
低	<0.4 V(輸出電流<1 mA)

觸發相關

特點	描述
觸發模式	自由運行，已觸發(單次或連續)
觸發事件源	RF 輸入，外部觸發輸入
觸發類型	功率電平：頻率模板(選項02)
觸發位置	可以設置成總采集長度的0 -100%
功率電平觸發
電平范圍	從參考電平0 dBfs 到－ 40dBfs*1
觸發帶寬范圍 (等于選擇的跨度)	100 Hz 到 15 MHz (RSA3300B)
觸發帶寬范圍 (等于選擇的跨度)	100 Hz 到 36 MHz (RSA3300B)
觸發位置顯示定時不確定性 (電源和外部觸發)	± 2 個樣點

*¹ dBfs: 相對于全標的dB

捕獲相關

特點	描述
最大實時采集帶寬
開始頻率 ≥20 MHz (RF)	15 MHz (RSA3300B 型號)
開始頻率 <20 MHz (基帶)	20 MHz (RSA3300B 型號)
開始頻率 ≥40 MHz (RF)	36 MHz (RSA3400B 型號)
開始頻率 <40 MHz (基帶)	40 MHz (RSA3400B 型號)
IQ 輸入(選項03)	10 MHz (RSA3300B 型號)
IQ 輸入(選項03)	40 MHz (RSA3400B 型號)
模數轉換器	102.4 MS/s, 14 bit
采集存儲器容量	64 MB(16.4 M 樣點)標配
采集存儲器容量	256 MB(65.6 M 樣點)選項 02
最小采集長度	1024 樣點
采集長度設置分辨率	1024 樣點

分析相關特點

選配測量功能，基于標準和離線分析

描述	測量和顯示

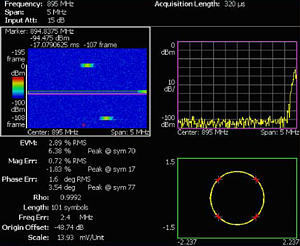

通用數字調制分析(選項21) 調制格式：BPSK，QPSK，π/4 DQPSK，OQPSK，SOQPSK，8PSK，D8PSK,16/32/64/128/256-QAM， GMSK，GFSK，C4FM， 2ASK，2FSK，4FSK， 8FSK，16FSK，CPM (根據MIL STD 188-181C) 標準支持：藍牙，TETRA，P25， IEEE 802.15.4 OQPSK (Zigbee)	EVM(RMS，峰值，EVM 對時間)，幅度誤差(RMS，峰值,幅度誤差對時間)，相位誤差(RMS，峰值,相位誤差對時間），原點偏置，頻率誤差，增益不平衡，正交誤差，Rho，星座，符號表，符號定時誤差，F(xiàn)SK 偏差和誤差，眼圖 PDF：發生概率對功率電平 AM-AM，AM-PM，1 dB 壓縮，波峰系數
解調精度
特點		RSA3300B 型號		RSA3400B 型號
16/64 QAM EVM CF = 2 GHz (典型值)		0.9% (at 100 kS/s) 0.5% (at 1 MS/s) 1.2% (at 4 MS/s) 2.2% (at 10 MS/s)		0.5% (at 1 kS/s) 0.5% (at 1 MS/s) 0.5% (at 4 MS/s) 0.7% (at 10 MS/s)
QPSK EVM CF = 2 GHz (典型值)		0.5% (at 100 kS/s) 0.5% (at 1 MS/s) 1.2% (at 4 MS/s) 2.7% (at 10 MS/s)		0.5% (at 100 kS/s) 0.5% (at 1 MS/s) 0.6% (at 4 MS/s) 0.9% (at 10 MS/s)
M調制精度(典值)
π/4DQPSK	總EVM：0.65%(95%) 測試條件：符號速率 = 24.3 kHz 測量濾波器：根升余弦，alpha = 0.3 參考濾波器：升余弦，alpha = 0.3 信號功率 = -25 dBm
GMSK	EVM：0.94%(95%) 測試條件：符號速率 = 270.833 kHz Gaussian BT = 0.3 信號功率 = -25 dBm
GFSK	FSK 誤差(RMS): 1.01%(95%) 測試條件：符號速率 = 1.152 MHz Gaussian BT = 0.5 偏差 = 288 kHz 信號功率 = -25 dBm
最大符號速率	RSA3408B: 51.2 MS/s
RFID 分析(包括在選項21 中) ISO/IEC 18000 Part 4 模式 1. ISO/IEC 18000 Part 6 Type A, B, C. ISO/IEC 18092(424k). ISO/IEC 14443 Part 2 Type A, B. EPC Global Generation 1 Class 0, Class 1. ISO/IEC 18000-7 ISA/IEC 15693	最大ERP，雜散信號，脈沖開和脈沖關定時和穩定時間，RF 包絡開寬度，包絡關寬度和周期，星座，調制深度，調制指數，符號速率，位速率，Tari 數據-0，Tari 數據-1，眼圖，符號表，
信號源分析(選項21 中包括)	積分相噪，隨機抖動，周期抖動，穩定時間，雜散信號，實時相噪對時間(噪聲圖)。
音頻失真分析 (選項10)	S/N，SINAD，THD，TNHD，音頻頻率，AM 調制，F(xiàn)M 偏差，頻譜，頻譜圖，交流聲和噪聲比，諧波，非諧波
GSM/EDGE (選項 24)	調制精度，平衡功率，功率隨時間變化，調制引起的頻譜，切換引起的頻譜
CDMA2000-1X 前向/后向鏈路(選項25)	通道功率，ACPR，頻譜觸發模板，CCDF，調制精度，碼域功率
1X EVDO 前向/后向鏈路(選項26)	通道功率，ACPR，頻譜觸發模板，CCDF，調制精度，碼域功率
TD-SCDMA (選項 28)	通道功率，ACLR，CCDF，調制精度，碼域功率
802.11 a/b/g/n (選項 29)	發射功率，頻譜模板，調制精度，OFDM 平坦度和線性度，802.11n 轉函，轉函圖，延遲曲線，延遲圖，傳送效率
3GPP W-CDMA Release 5 HSDPA (選項 30)	通道功率，ACLR，頻譜觸發模板，CCDF，調制精度，碼域功率，PRACH，ACK/NACK 分析
3GPP Release 6 HSUPA (選項 40)	通道功率，ACLR，頻譜觸發模板，CCDF，調制精度，碼域功率，相位不連續，E-RGCH，E-HICH，E-AGCH分析
RSALTE 分析軟件	頻譜模板，符號星座，頻譜平坦度和增量頻譜平坦度，相位誤差，頻率誤差，CCDF，EVM 對載波，EVM 對時間，功率，符號定時誤差，相噪和I/Q 不平衡。
RSA-IQWIMAX 分析軟件	頻譜模板，頻譜平坦度，符號星座，導頻相位誤差，頻率誤差，EVM 對載波，EVM 對時間
頻率穩定時間(典型值，在下述條件下)
輸入功率	-5 dBm
RF 衰減器	0 dB
平滑系數	1
跨度	≥10 MHz
輸入頻率	100 MHz - 101 MHz
頻率穩定門限	100 kHz
跨度	100 kHz
輸入頻率	10 MHz - 10.01 MHz
頻率穩定門限-1 kHz
跨度		誤差頻率穩定時間		來自觸發器的誤差頻率穩定時間
RSA3400B型號	RSA3300B型號	RSA3400B型號	RSA3300B型號	RSA3400B型號	RSA3300B型號
36 MHz	15 MHz	60 ns	160 ns	100 ns	40 ns
10 MHz	10 MHz	240 ns	240 ns	240 ns	80 ns
100 kHz	100 kHz	19 μs	19 μs	19 μs	13 μs
離線分析
RSAVu	可以在存儲的波形上執行的所有測量都可以使用RSAVu 離線分析軟件執行（TD-SCDMA、選項 28、LTE 使用的RSALTE 外部軟件和WiMax 使用的RSA-IQWIMAX 外部軟件除外）

按模式劃分的標準測量功能

測量模式	測量和顯示
頻譜分析儀模式	通道功率，鄰道功率，占用帶寬，輻射帶寬，載波噪聲比，載頻，雜散信號搜索，dBm/ Hz 標記，dBc/Hz 標記，頻譜觸發模板
RTSA 模式	通道功率，鄰道功率，占用帶寬，輻射帶寬，載波噪聲比，載頻，雜散信號搜索，dBm/ Hz標記，dBc/Hz標記，實時頻譜觸發模板
RTSA 模式,帶縮放	dBm/Hz 標記，dBc/Hz 標記
DPX	dBm/Hz 標記，dBc/Hz 標記
模擬調制分析	IQ 對時間，AM 深度，F(xiàn)M 偏差，PM 偏差，脈沖頻譜
時間	IQ 對時間，功率對時間，頻率對時間， CCDF，峰均系數
脈沖	脈寬，峰值功率，波紋，脈沖重復間隔，占空比，脈沖到脈沖相位，頻率偏差，通道功率，OBW，EBW

頻譜模式顯示曲線、檢測器和功能

特點	描述
曲線	兩條曲線
檢測器	Max, Min, Max-Min
曲線函數	Normal, Average, Max Hold, Min Hold
頻譜曲線長度	801 點(自動模式)

RF 性能頻率

頻率

特點	描述
頻率范圍	DC - 8 GHz
初始中心頻率設置精度	10 分鐘預熱后10^-7范圍內
中心頻率設置分辨率	0.1 Hz
頻率標記讀數精度	<20 MHz, ±(RE × MF + 0.001 × 跨度 + 0.2) Hz (RSA3300B 型號)
	≥20 MHz, ±(RE × MF + 0.001 × 跨度 + 2) Hz (RSA3300B 型號)
	<40 MHz, ±(RE × MF + 0.001 × 跨度 + 0.2) Hz (RSA3400B 型號)
	≥40 MHz, ±(RE × MF + 0.001 × 跨度 + 2) Hz (RSA3400B 型號)
	注:RE = 參考頻率誤差，MF = 標記頻率(Hz)
跨度精度	± 0.3%(自動模式)
參考頻率
每天老化	1 × 10^-9 (在運行30 天后)
每年老化	1 × 10^-7 (在運行30 天后)
溫度漂移	1 × 10^-7 (10 - 40 ºC).
整體頻率誤差	2 × 10^-7(校準后一年內)
參考輸出電平	>0 dBm
外部參考輸入頻率	10 MHz
外部參考輸入電平范圍	-10 dBm to + 6 dB-m, 在100 kHz 偏置范圍內，無雜散信號電平必須< -80 dBc

解析帶寬(頻譜分析模式)

特點	描述
范圍	1 Hz到10 MHz(自動耦合或用戶選擇(任意))
形狀	1 Hz 到10 MHz - 大體呈高斯形狀，典型形狀系數<5:1(60:3 dB)。還可以選擇矩形、Nyquist 和Root Nyquist 形狀。
精度	位于6% 以內(參考-3 dB 帶寬)。 ± 0.1%(參考噪聲帶寬)

可以設置的最小頻譜分析RBS 對跨度擴展分辨率ON

頻率跨度	RBW
>2 GHz	100 kHz
>1 GHz – 2 GHz	50 kHz
>500 MHz – 1 GHz	20 kHz
>20 MHz – 500 MHz	10 kHz
>500 kHz – 20 MHz	1 kHz
>200 kHz – 500 kHz	500 Hz
>100 kHz – 200 kHz	200 Hz
>50 kHz – 100 kHz	100 Hz
>20 kHz – 50 kHz	50 Hz
>10 kHz – 20 kHz	20 Hz
>5 kHz – 10 kHz	10 Hz
>2 kHz – 5 kHz	5 Hz
>1 kHz – 2 kHz	2 Hz
>100 Hz – 1 kHz	1 Hz

頻率分辨率 (RTSA 模式和頻譜模式下FFT 分析)

特點	描述
噪聲帶寬范圍，RTSA 模式	0.250545 Hz - 100.218 kHz
FFT 性能，頻譜模式	每個幀樣點數-64- 8192(每個幀65,536 個樣點，擴展分辨率)
窗口類型	矩形，Parzen，Welch，單瓣，Hanning， Sine-Cubed，Sine-to-the 4th， Hamming，Blackman，Rosenfield， Blackman-Harris 3A，Blackman- Harris 3B，Blackman-Harris 4A， Blackman-Harris 4B，F(xiàn)latTop

DPX 數字熒光頻譜處理

特點	描述
頻譜處理速率	48,000/s，與跨度無關
曲線數量	2
曲線類型	顏色等級位圖，+Peak，Max Hold， -Peak，Min-Hold，平均
100% 偵聽概率最小信號周期	41 μs (RSA3300B 型號)
100% 偵聽概率最小信號周期	31 μs (RSA3400B 型號)
跨度范圍	100 Hz - 15 MHz (RSA3300B 型號)
	100 Hz - 36 MHz (RSA3400B 型號)
	解析帶寬精度 -7%

解析帶寬范圍對跨度(DPX)

采集帶寬	RBW(最小值)
	RSA3300B 型號	RSA3400B 型號
36 MHz		300 kHz
20 MHz		200 kHz
15 MHz	200 kHz
10 MHz	100 kHz	100 kHz
5 MHz	30 kHz	30 kHz
2 MHz	20 kHz	20 kHz
1 MHz	10 kHz	10 kHz
500 kHz	5 kHz	5 kHz
200 kHz	2 kHz	2 kHz
100 kHz	1 kHz	1 kHz
50 kHz	500 Hz	500 Hz
20 kHz	200 Hz	200 Hz
10 kHz	100 Hz	100 Hz
5 kHz	50 Hz	30 Hz
2 kHz	20 Hz	20 Hz
1 kHz	10 Hz	10 Hz
500 Hz	5 Hz	3 Hz
200 Hz	2 Hz	2 Hz
100 Hz	1 Hz	1 Hz

穩定性

Residual FM - <2 Hz p-p, 典型值相噪邊帶，指定中心頻率(CF)上dBc/Hz。

噪聲邊帶，dBc/Hz(RSA3300B)

	RSA3303B, RSA3308B				RSA3308B
	1 GHz 中心頻率上		2 GHz 中心頻率上		6 GHz 中心頻率上
偏置	技術指標	典型值	技術指標	典型值	技術指標	典型值
1 kHz	≤ -1, 00	≤ -103	≤ -96	≤ -99	≤ -87	≤ -90
10 kHz	≤ -105	≤ -108	≤ -104	≤ -107	≤ -104	≤ -107
20 kHz	≤ -105	≤ -108	≤ -105	≤ -108	≤ -105	≤ -108
30 kHz	≤ -105	≤ -108	≤ -105	≤ -108	≤ -105	≤ -108
100 kHz	≤ -112	≤ -115	≤ -112	≤ -115	≤ -112	≤ -115
1 MHz	≤ -132	≤ -135	≤ -132	≤ -135	≤ -128	≤ -131
5 MHz	≤ -135	≤ -138	≤ -135	≤ -138	≤ -130	≤ -133
7 MHz	≤ -135	≤ -138	≤ -135	≤ -138	≤ -130	≤ -133

噪聲邊帶，dBc/Hz(RSA3400B)

	1 GHz 中心頻率上		2 GHz 中心頻率上		6 GHz 中心頻率上
偏置	技術指標	典型值	技術指標	典型值	技術指標	典型值
1 kHz	≤ -105	≤ -107	≤ -103	≤ -105	≤ -97	≤ -99
10 kHz	≤ -110	≤ -112	≤ -109	≤ -111	≤ -106	≤ -108
100 kHz	≤ -112	≤ -115	≤ -112	≤ -115	≤ -111	≤ -113
1 MHz	≤ -132	≤ -135	≤ -132	≤ -135	≤ -132	≤ -134
5 MHz	≤ -138	≤ -140	≤ -138	≤ -140	≤ -137	≤ -139
10 MHz	≤ -138	≤ -140	≤ -138	≤ -140	≤ -137	≤ -139

幅度(技術指標中不包括失配誤差)

特點	描述
測量范圍	顯示的平均噪聲電平到最大安全輸入
輸入衰減器范圍
RF/ 基帶輸入	0 dB-50 dB，<3.5 GHz 時步長為2 dB； ≥ 3.5 GHz 時步長為10dB
RF/ 基帶輸入	0 dB-55 dB，5 dB 步長(RSA3400B)
IQ 輸入(選項03)	0 dB - 30 dB，10 dB 步長(RSA3300B)
IQ 輸入(選項03)	0 dB - 35 dB, 5 dB step (RSA3400B)
最大安全輸入電平
平均連續 (RF 頻段，RF， ATT≥10 dB)	+30 dBm
MAX DC 電壓	RF頻段，±0.2 V，基帶，±5 V，IQ輸入，選項03. ± 5 V
最大可測量輸入電平	平均連續( R F ATT: Auto)－ +30 dBm
對數顯示標度	10 μdB/div - 10 dB/div
顯示分格	10 divisions
顯示單位	頻率測量顯示單位為dBm，dBμV，Volts，Watts，Hz；相位測量顯示單位為度
標記讀數分辨率，dB 單位	0.01 dB
標記讀數分辨率，伏特單位	0.001 μV
參考電平設置范圍
RF	-50 dBm - +30 dBm, 1 dB step
基帶	-30 dBm - +20 dBm, 5 dB step
IQ 輸入 (選項 03)	-10 dBm - +20 dBm, 5 dB step
顯示范圍內的	± 0.2 dB，技術指標； ± 0.12 dB，典型值

頻率響應(20℃到30℃，衰減>10 dB)

頻率	技術指標	典型值
100 kHz – 40 MHz	±0.5 dB	±0.3 dB
>40 MHz – 3.5 GHz	±1.2 dB	±0.5 dB
>3.5 GHz – 6.5 GHz	±1.7 dB	±1.0 dB
>6.5 GHz – 8 GHz	±1.7 dB	±1.0 dB

幅度精度(-20 dBm 信號，0 dB ATT，20℃到30℃)

特點	描述
校準點上絕對幅度精度
RF	±0.5 dB 時為 50 MHz (RSA3300B 型號)
RF	±0.5 dB 時為 100 MHz (RSA3400B 型號)
基帶	±0.3 dB 時為 10 MHz (RSA3300B 型號)
基帶	±0.3 dB 時為 25 MHz (RSA3400B 型號)
輸入衰減器設置	±0.5 dB (RSA3300B 型號)
不確定性	±0.2 dB (RSA3400B 型號)
參考電平精度	±0.2 dB (-10 dBm - -50 dBm at 50 MHz) (RSA3300B 型號)
參考電平精度	±0.2 dB (-10 dBm - -50 dBm at 100 MHz) (RSA3400B 型號)
VSWR	(衰減>10 dB，前置放大器關)，典型值
VSWR	< 1.4:1 (300 kHz - 40 MHz), < 1.3:1 (40 MHz -3 GHz), < 1.4:1 (3 GHz - 8 GHz) (RSA3308B, RSA3400B 型號)

FeliCa RFID 測試條件

特點	描述
幅度精度 (可變衰減器)	絕對精度：± 0.57 dB(99%，2.58σ) 相對精度：± 0.15 dB(99%，2.58σ) 測試條件：中心頻率：13.56 MHz 跨度: 5 MHz RF 衰減器設置：0 - 14 dB 輸入功率范圍：全范圍內0到-20 dB
幅度精度 (固定衰減器)	絕對精度：± 0.45 dB(99%，2.58σ) 測試條件：中心頻率： 13.56 MHz 跨度: 5 MHz RF 衰減器設置：0 dB 輸入功率范圍：全范圍內-20 dB
重復幅度精度	重復精度：± 0.04 dB(99%，2.58σ) 測試條件：中心頻率： 13.56 MHz 跨度: 5 MHz 參考電平：0 dBm 輸入功率: -10 dBm 自我增益校準后1 小時內
AM 調制指數精度	精度：± 0.17%(99%，2.58σ) 測試條件：中心頻率： 13.56 MHz 跨度: 5 MHz 載波電平：+4 dBm AM 調制指數范圍：1% 到10% AM 頻率：212 kHz，正弦波
ASK 調制指數精度	精度：± 0.21%(99%，2.58σ) 設置條件: 中心頻率： 13.56 MHz 跨度: 5 MHz 載波電平：+4 dBm RSA 上的RFID 分析模式： ASK 調制指數范圍：1% 到10% ASK 頻率：212 kHz，方波

失真

特點	描述
三階互調失真 (總信號功率= -7 dBm，參考電平 +5 dBm，為最優性能調節衰減器)
頻率	三階IM
100 MHz - 3 GHz	< -74 dBc (RSA3300B 型號)
3 GHz - 8 GHz	< -72 dBc (僅RSA3308B)
2.0 GHz	< -78 dBc (RSA3400B 型號)
二階諧波失真(輸入混頻器上30 dBm 音調
頻率	二階諧波失真，典型值
10 MHz - 1.5 GHz	< -56 dBc (RSA3300B 型號)
10 MHz - 1.75 GHz	< -56 dBc (僅RSA3308B)
10 MHz - 1.4 GHz	< -65 dBc (RSA3400B 型號)
1.4 GHz - 1.75 GHz	< -70 dBc (RSA3400B 型號)

顯示的平均噪聲電平(輸入已端接)

頻率	技術指標
1 kHz – 10 kHz	-144 dBm/Hz
>10 kHz – 100 MHz	-151 dBm/Hz
>100 MHz – 3 GHz	-150 dBm/Hz
>3 GHz – 8 GHz	-142 dBm/Hz

殘余響應

(已端接輸入，參考電平= -30 dBm，RBW = 100 kHz)

RSA3303B 模式

頻率和跨度	技術指標
1 MHz - 20 MHz,跨度 20 MHz	-93 dBm
0.5 GHz - 3 GHz,跨度 3 GHz	-90 dBm

RSA3308B 模式

頻率和跨度	技術指標
1 MHz - 20 MHz,跨度 20 MHz	-93 dBm
0.5 GHz - 3.5 GHz,跨度 3 GHz	-90 dBm
3.5 GHz - 8 GHz,跨度 3 GHz	-85 dBm

RSA3408B 模式l

頻率和跨度	技術指標
1 MHz - 40 MHz,跨度 20 MHz	-93 dBm
0.5 GHz - 3.5 GHz,跨度 3 GHz	-90 dBm
3.5 GHz - 8 GHz,跨度 3 GHz	-85 dBm

信號雜散響應

信號頻率	雜散響應
(信號位于中心頻率，跨度 = 10 MHz，參考電平 = 0 dBm， RBW = 50 kHz，信號電平 = -5 dBm)
25 MHz	-73 dBc
2 GHz	-73 dBc
5 GHz	-70 dBc
5 GHz	-70 dBc

鄰道泄漏比動態范圍

	ACLR
信號類型，測量模式	RSA3300B 型號	RSA3400B 型號
(典型值，CF = 2.1425 GHz，調節測試信號幅度，以實現最優 性能)
3GPP下行，1 DPCH	相鄰間隔	相鄰間隔
實時(技術指標)	-60 dB -66 dB	-66 dB -68 dB
步進(典型值)	-63 dB -70 dB	-70 dB -72 dB

IF 頻響和IF 相位線性度 - -(400 MHz 中心頻率，36.6 MHz 帶寬，典型值)(RSA3400B). 幅度－± 0.3 dB. 相位－± 2.5°

模擬調制分析

特點	描述
顯示畫面	幅度對時間，頻率對時間，相位對時間
測量
AM	+AM, -AM, 總AM, 調制深度
FM	+peak, -peak, 峰到峰值,(峰到峰值)/2, RMS
PM	標記上的相位
精度	(-10 dBfs 信號，CF 輸入，典型值)
AM	± 2%（調制深度10% - 60 %）
FM	± 1% 的跨度
PM	±3°

音頻失真分析

特點	描述
解調類型	基帶，AM 和FM
測量范圍	20 Hz 到100 kHz
顯示畫面	頻譜和頻譜圖
測量	S/N，SINAD，THD，TNHD，交流聲和噪聲比，音頻頻率
音頻濾波器
去加重	25 μs, 50 μs, 75 μs, 750 μs
低通濾波器	3 kHz, 15 kHz, 30 kHz, 80 kHz
高通濾波器	50 Hz, 300 Hz, 400 Hz
CCITT
C-Message
精度
失真	± 1 dB(基礎音調失真產物>-70 dB)
SINAD	± 1 dB(SINAD 電平 <70 dB)
殘余失真和噪聲	-80 dB 或15uV，20 Hz - 20 kHz
音頻頻率	在分析儀和信號源共享公共參考時± 0.1% (突發條件下的信號周期>1 秒)

脈沖測量

特點	描述
顯示畫面	脈沖測量表，脈沖曲線
測量	脈寬，脈沖峰值功率，On/Off比，脈沖波紋，脈沖重復間隔，占空比，脈沖到脈沖相位，通道功率，OBW，EBW，頻率偏差
最小檢測脈寬	20個樣點(RSA3300B型號 = 最大采樣率時 800 ns，RSA3400B 型號 = 最大采樣率時 400 ns)
最大脈沖長度	260,000 個樣點

輸入和輸出

特點	描述
前面板
RF 和基帶輸入連接器	N 型，50 歐姆
RF 和基帶輸入連接器	I 和Q 輸入(選項03)－ BNC 型
前置放大器電源連接器	Lemo，6 極:
	針腳 1 = NC
	針腳 2 = ID1
	針腳 3 = ID2
	針腳 4 = -12 V
	針腳 5 = GND
	針腳 6 = +12 V
后面板
模擬IF 輸出	BNC 型, 頻率 - 421 MHz(RSA3400B)
10 MHz REF OUT	50 Ω, BNC, > -3 dBm
10 MHz REF IN	50Ω, BNC, -10 dBm - +6 dBm
EXT TRIG IN	Ext Trig, BNC, High: 1.6 to 5.0 V, Low: 0 to 0.5 V
GPIB 接口	IEEE 488.2
觸發輸出	50 歐姆，BNC，高：>2.0 V，低：<0.4 V(輸出電流1 mA)
數字IQ 輸出(適用于RSA3400B 型號選項5)
連接器類型	MDR (3M) 50 針腳 x 2
數據輸出
I 數據	16 位 LVDS
Q 數據	16 位 LVDS
控制輸出	時鐘：LVDS，MAX 51.2 MHz
控制輸入	啟動IQ 數據輸出，連接GND 可以輸出 IQ 數據
時鐘上升沿到數據跳變時間(保持時間)	>5 ns
數據跳變到時鐘上升沿(設置時間)	>5 ns
側面板
LAN 接口以太網	10/100Base-T
串行接口	USB 1.1，兩個端口 VGA 輸出
VGA 輸出	兼容VGA，15DSUB
軟驅	3.5 英寸，1.44 MB

注：選項05 的數據要求對IQ 數據使用校正因數，以實現與RSA3408B 相當?shù)腞F 性能。

整體特點

特點	描述
溫度范圍
工作溫度	+10° C to +40° C
貯存溫度	-20° C to +60° C
預熱時間	20 minutes
工作高度
工作溫度	最高3000 米(大約10,000 英尺)
非工作高度	最高12,190 米(40,000 英尺)
安全和電磁	UL 61010-1; CSA C22.2 No. 61010-1-xx
	IEC61010，第二版(自行聲明)
	低壓指令2006/95/EC；EN61010-1：2001 測量控制和實驗室使用的電氣設備安全要求 EC 委員會EMC 指令2004/108/EEC；
	EN61326：1997 測量、控制和實驗室使用的電氣設備的產品系列標準— EMC 要求
	無線通信法案：1992，EMC Regulatory Arrangements，AS/NZS CISPR 11(工業設 備，科學設備和醫療設備)
兼容能力	電源要求90 VAC 到250 VAC，47 Hz 到63 Hz (RSA3300B 型號)
兼容能力	90 VAC 到264 VAC，47 Hz 到63 Hz (RSA3400B 型號)
功耗	最大400 VA
數據存儲	內置硬盤，USB 端口，F(xiàn)DD，可移動硬盤 (RSA3400B 型號選項 06)
校準間隔	一年
保修	一年
GPIB	兼容SCPI，滿足IEEE488.2 標準

物理特點

外觀尺寸	毫米	英寸
不帶緩沖器和支腳	215 mm (H) × 425 mm (D) × 425 mm (W)	8.5 in. (H) × 16.7 in. (D) × 16.7 in. (W)
帶緩沖器和支腳	238 mm (H) × 470 mm (D) × 445 mm (W)	9.4 in. (H) × 17.5 in. (D) × 18.5 in. (W)
重量	公斤	磅
帶有所有選項時	20 kg	44 lb.

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。

產品分類
