Tektronix/AWG5000B/任意波形發生器

• Tektronix/AWG5000B/任意波形發生器
• 欲購買或租賃Tektronix/AWG5000B/任意波形發生器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

主要特點和優點

• 370 MHz Effective RF Frequency Output
• 1.2 Gs/s 和600 MS/s 型號
• 14 位垂直分辨率
• 2 個或4 個任意波形差分/ 單端輸出
  • 單端峰到峰電壓達4.5 V_p-p，差分峰到峰電壓達9 V_p-p(50Ω 阻抗)
  • 0.6 V_p-p 時Tr/Tf 為0.95 ns (10 - 90%)
  • +/-5 ns 范圍(50 ps 分辨率)通道間偏移控制
  • SFDR: 80 dBc (1 MHz), 64 dBc (10 MHz)
• 4 個或8 個可變電平標記輸出
  • 單端輸出峰到峰電壓達3.7 Vp-p，50Ω阻抗
  • 0 - 1.0 V時Tr/Tf為300 ps (20 - 80%)
  • 高達1 ns范圍(50 ps分辨率)延遲控制
• 28 位Ch1/Ch2 可變電平數字?jǐn)?shù)據輸出
  • 單端輸出峰到峰電壓達3.7 Vp-p，50Ω阻抗
  • 0 - 1.0 V時Tr/Tf為300 ps (20 - 80%)
• 高達32 M 點的記錄長度，支持更長的數據流
• 分辨率達800 ps 的邊沿時間位移控制
• 8000 個步長的實時波形序列，建立無窮大波形循環、跳轉和條件分支
• 易學易用，縮短測試時間
• 直觀的用戶界面，基于Windows XP
• 臺式機，使用方便
• 集成式PC 支持網絡集成，提供了內置DVD、可移動硬盤、LAN 和USB 端口

應用

• 設計、測試和部署
• 無線通信：
  • 高保真的正交調制I&Q 基帶信號(極化調制：I/Q + 幅度控制，為MIMO 提供了兩對I/Q)
• 成像
  • 為成像顯示和記錄設備(CCD, LCD)提供激勵信號
• 數據轉換
  • 為數據轉換設備(ADC, DAC)生成信號
• 混合信號設計和測試
  • 2/4路模擬輸出 + 4/8路標記輸出 + 28位數字?jǐn)?shù)據輸出
• 生成實際環境信號、理想信號或失真信號－ 包括所有毛刺、異常事件和損傷
• 以增強方式或損壞方式播放DSO捕獲的信號
• 從第三方工具中導入波形矢量， 如MathCAD、MATLAB、Excel及其它軟件

AWG5000B系列任意波形發生器為迎接當前復雜的測量挑戰提供了業內最優秀的混合信號激勵解決方案

AWG5000B系列任意波形發生器以最優 方式把業內領先的采樣率、垂直分辨率、 信號保真度和波形存儲長度融合在一個 簡便易用的儀器中。對檢驗、檢定和調試 復雜電子設計的設計人員，該系列產品 為迎接這些設計人員面臨的極具挑戰性 的信號激勵問題提供了業內最優秀的解 決方案。

該系列產品滿足了當前設計工程師的需求，提供了出色的信號動態范圍和保真度。AWG5000B 系列分成多種型號，基于14位數模轉換器，提供了600 MS/s -1.2 GS/s的采樣率及2-4條輸出通道，同步4-8個數字標記輸出及28路數字?jǐn)?shù)據輸出，簡便地解決了無線窄帶I/Q 通信、數字消費品設計(如成像設備)、數據轉換設備和半導體設計測試中最棘手的測量問題。

開放的基于Windows (Windows XP)的儀器使用起來快捷簡便，可以容易地連接外設和第三方軟件。

生成無線I/Q 和IF 信號

泰克AWG 采用最新數字RF 技術，提高了無線網絡容量，實現了相應的性能，可以支持更高的調制帶寬和調制方案，支持“無線通信無處不在”。

AWG5000B 系列提供了1.2 GS/s (600MS/s)的采樣率，通過14位垂直分辨率實現了足夠的信號動態范圍和SFDR，滿足了從窄帶I Q 應用I F 應用的各種需求。AWG5000B 不僅能夠生成模擬IQ/IF 信號，還能夠生成數字?jǐn)?shù)據IQ/IF。MIMO(多個輸入多個輸出)系統使用空間復用及多個天線支持W-LAN /Wi-Max，為實現可靠的、數據速率更快的通信提供尖端技術。AWG5000B 系列生成最多4 條模擬通道( 通過兩臺儀器可以支持8 條通道)，同時生成MIMO 信號。該系列可以作為IQ 發生器生成兩對IQ 信號(使用兩臺儀器生成4 對信號)，作為IF 發生器生成4 對IF 信號(使用兩臺儀器生成8 對信號)。在兩通道型號中，可以選配CH 1和CH 2 數字?jǐn)?shù)據輸出。

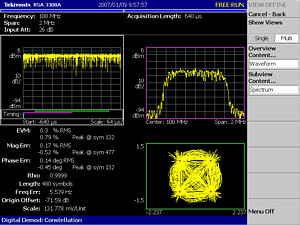

EVM/ 星座圖測量

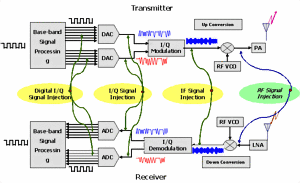

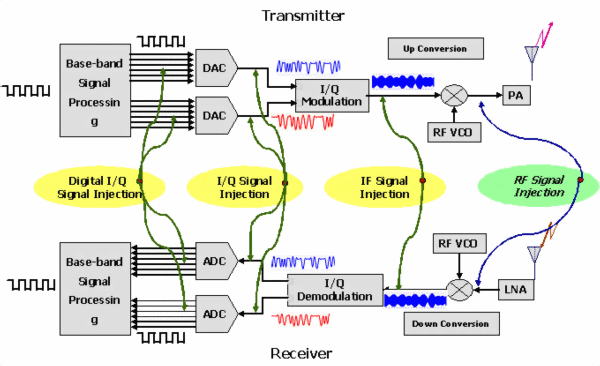

典型信號注入

雜散信號性能

AWG5000B 系列采用14 位垂直分辨率和完善的設計，提供了充足的信號動態范圍和純度。對1 MHz信號，其SFDR是80 dBc；對10 MHz信號，其SFDR是64dBc。

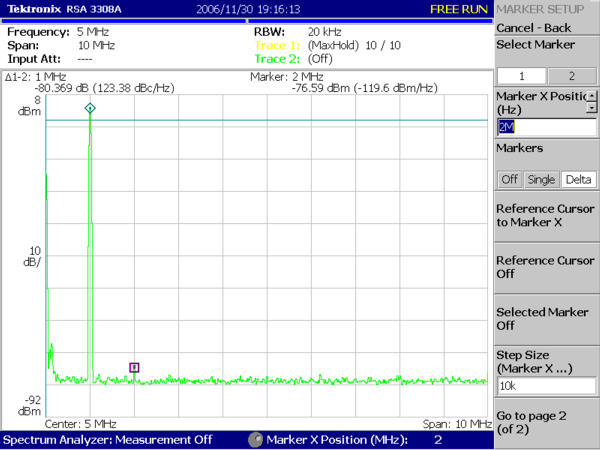

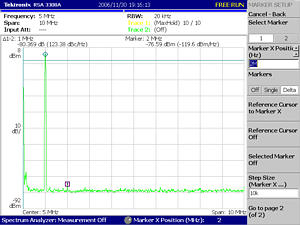

RTSA 頻譜圖

多電平邏輯信號

通過應用多電平信號，可以在不提高跳變率的情況下，提高數據速率，在這種技術中，信號可以不僅僅是標準二進制的兩個電平。在多電平信號中，您可能會想到信號的多電平離散幅度，這種現象稱為脈沖幅度調制或PAM。9PAM信號，即擁有9個不同幅度的信號，會把數據速率提高4 倍，而不會提高信號的跳變率。

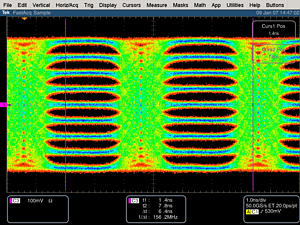

9-PAM, 250 Mbps。

AWG5000B系列可以生成任何類型的混合信號或多電平信號，測試最新設計。

生成混合信號

AWG5012B 和AWG5002B 可以生成兩個模擬信號，擁有4個數字標記輸出，可以選配支持28 個數字輸出(Ch 1 和Ch 2數據)。它們?yōu)楦鞣N應用提供了模擬和數字混合信號發生器及用途最廣泛的解決方案，包括消費電子，如ADC/DAC 轉換器和成像或顯示設備。

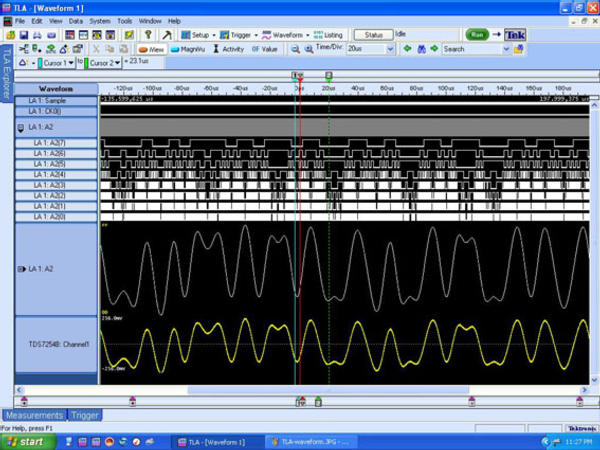

TDS/TLA iViewTM 進行的混合信號測試。

擴展波形生成功能的其它應用軟件工具

RFXpress® (RFX100)

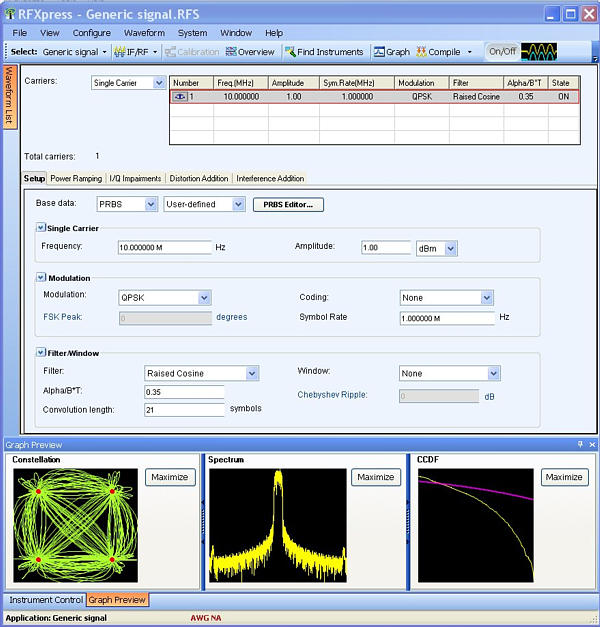

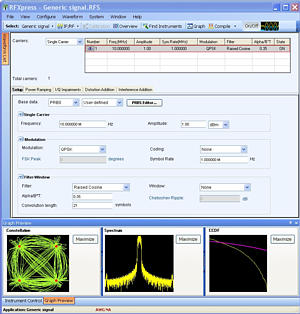

RFXpress 是以數字方式合成調制基帶、IF和RF信號的軟件包。它把IQ、IF和RF信號生成功能帶到新的水平，全面利用任意波形發生器(AWG)的寬帶信號生成功能。該軟件支持廣泛的調制及符號映射功能，允許自定義調制。

RFXpress 是強大而又簡便易用的軟件包，為任意波形發生器(AWG)生成IQ 和IF 信號。它作為AWG5000B 系列任意波形發生器的內置部分運行，或從外部PC上運行。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
