詳細資料：

主要特點和優點

• 12 GS/s (24 GS/s)和6 GS/s 型號
• 9.6 GHz 有效RF 頻率輸出
• 1 個或2 個任意波形輸出
  • 準確定時，總抖動僅20 ps_p-p(在10^-12 BER 時，典型值)
  • 35 ps TR/TF (20% - 80%)
  • ±100 ps范圍 (1 ps分辨率)的通道間偏移控制
• 2 個或4 個可變電平標記輸出
  • 準確定時，總抖動僅30 ps_p-p(在10^-12 BER 時，典型值)
  • 45 ps Tr/Tf (20% to 80%)
  • 高達300 ps范圍 (1 ps分辨率)的延遲控制
• 提供了高達10位的垂直分辨率：10位(無標記輸出)或8 位(帶有兩個標記輸出)
• 高達64 M (64,800,000)點的記錄長度，提供了更長的數據流
• 低至100 fs 分辨率的邊沿定時位移控制
• 16,000 步序列功能，創建無窮大波形循環、跳轉和條件分支
• 實時序列功能，創建無窮大波形循環、跳轉和條件分支
• 直觀的用戶界面，縮短測試時間
• 集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN 和USB 端口

應用

• 高速串行通信
• 通信和國防電子寬帶RF
• 磁盤驅動器(磁性/ 光學)讀/ 寫：
  • 高達6 Gbps的數據速率(2點/單元)或42 ps 的定時分辨率
• 混合信號設計和測試：
  • 2 通道模擬輸出外加4 通道標記輸出
• 高速、低抖動的數據、脈沖和時鐘源
• 生成實際環境的、理想的或失真的信號，包括所有毛刺、異常事件和損傷
• 回放示波器捕獲的信號，包括增強效應，如增加預失真效應
• 從第三方工具中導入波形矢量， 如MathCAD、MatLab、Excel 及其它程序

AWG7000B 系列任意波形發生器為日益提高的測量挑戰提供了業內最優秀的混合信號激勵解決方案

AWG7000B系列任意波形發生器提供了獨一無二的組合，包括：杰出信號激勵，無可比擬的采樣率、帶寬和信號保真度，完善的可用性。

該系列為設計人員在檢驗、檢定和調試復雜電子設計時面臨的信號產生問題提供了業內最優秀的解決方案。

直接合成信號生成技術可以實現各種信號輸出，包括多電平、預加重/去加重、抖動(Rj、Pj、ISI、DCD)、SSC和漂移要素。

擁有6 GS/s - 24 GS/s 的采樣率(高達10 位分辨率)及1- 2 條輸出通道，其可以輕松解決高速串行通信和寬帶RF 應用中最棘手的測量挑戰。基于Windows(Windows XP)的開放儀器使用簡便，可以連接外設，兼容第三方軟件。

應用實例

對高性能任意波形生成的需求非常廣，涵蓋了各種各樣的應用。AWG7000B 系列是泰克公司業內領先的任意波形發生器，在性能、采樣率、信號保真度和定時分辨率上代表著全新的基準。

能夠創建、生成或復現理想的、失真的或“現實生活”中的信號在設計和測試流程中至關重要。生成具有可控上升時間和下降時間、噪聲和抖動、預加重、多電平和混合信號、寬帶RF 和快速變化等特性的信號，這些僅是AWG7000B 系列的部分功能。

生成高速串行信號

隨著傳輸速度的提高及為了補償“有損耗的”介質的頻率特性，預加重/ 去加重技術正日益得到應用。PCI Express及其它串行數據標準在要求中也包括預加重/去加重測試，以滿足各自的一致性測試規范。

預加重的基本原理是對相同值的任何一系列位，第一位的電壓總是要高于后面的位。如此，可以補償傳輸線的頻率特性，從而提高接收機一側的信號保真度。

由于其性能和模擬輸出，AWG7000B 系列使得用戶能夠?yàn)橄乱淮�串行�?shù)據標準直接生成預加重/去加重信號。它還使得用戶能夠生成SATA帶外(OOB)測試要求的三電平信號。

直接生成這些信號提高了信號質量，避免通過多條通道和功率組合器來繁瑣地生成信號。參見圖1 和圖2。

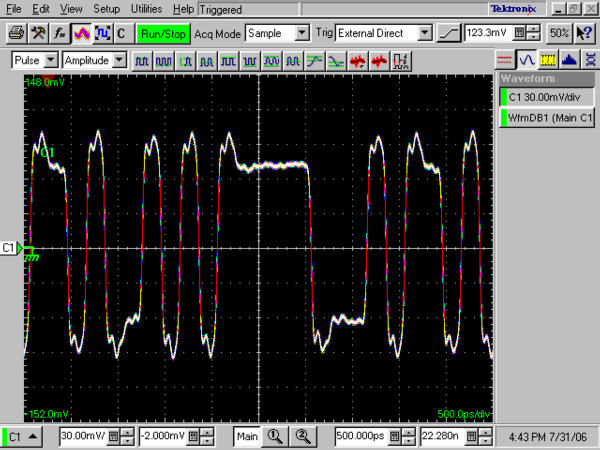

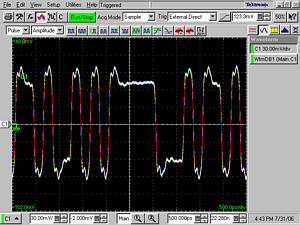

圖1. 24 GS/s、6 Gb/s SATA Gen3測試信號，AWG7122B 選項06。

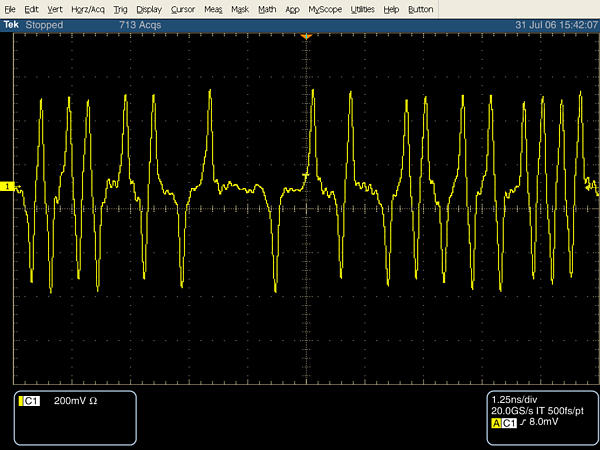

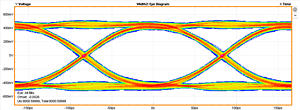

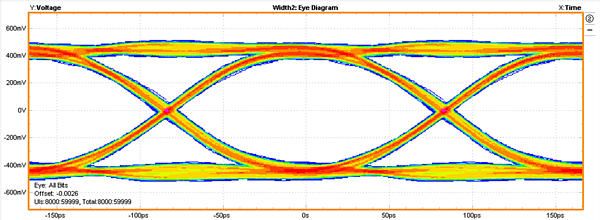

圖2. 20 GS/s輸出的5 Gbps去加重信號。

生成多電平信號

對串行接口的要求正在持續提高。人們 要求越來越高的數據速率，電纜和電路 的性能正越來越接近理論極限。在不提 高轉換速率的情況下提高數據速率的技 術之一是應用多電平信號，其中一個信 號采用的不僅僅是標準的兩個二進制電 平。

在多電平信令中，可以把多電平看成離散的信號幅度。這種現象稱為脈沖幅度調制或PAM。在不提高信號轉換速率的情況下，4PAM信號(即擁有4個不同幅度的信號)會把數據速率提高兩倍。多電平信號不僅僅適用于數據傳輸。業內正在生產多電平內存芯片，在一個存儲單元中存儲一個以上的位。同時，人們正考慮在光盤存儲中采用多電平數據編碼，來有效提高存儲容量。

通過生成任何類型的混合信號或多電平信號，AWG7000B 系列使您能夠測試最新設計。參見圖3

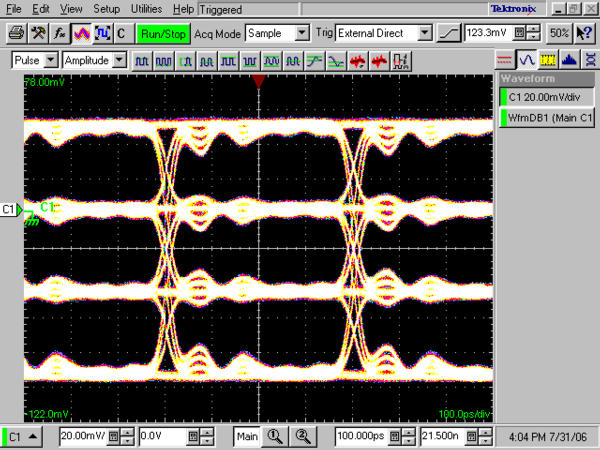

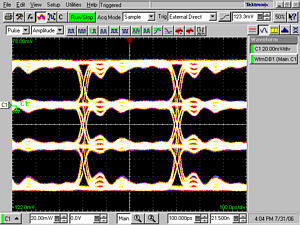

圖3. 20 Gbps 4PAM信號(5 GS/s; AWG7121B)。

為存儲設備測試生成信號

對存儲設備的容量要求不斷提高，要求為磁性及光學存儲設備開發新的速度更快的讀寫策略。人們正考慮在光盤存儲中采用多電平數據編碼，來有效提高存儲容量。

由于能夠準確地復現讀寫信號，AWG7000B 系列使得用戶能夠設計、開發和測試最新的存儲設備。擁有高達24GS/s的采樣率及能以100 ps的時鐘定時分辨率生成最多6 個信號(2 個模擬信號加4 個標記信號)，AWG7000B 系列代表著業內的最新基準。參見圖4。

圖4. 硬盤讀通道信號(5 Gbps, 2 點/ 單元);AWG7121B, 采樣率10 GS/s。

生成寬帶RF 信號

在RF領域中，從無線鼠標到衛星圖像，各種技術都要求測試設備能夠提供足夠的采樣率和分辨率，重建最復雜的RF行為。最新的數字RF技術通常會超出當前測試設備的能力，不能生成雷達、UWB 及其它無線應用中日益常見的寬帶寬和快速變化的信號。

AWG7000B 系列可以通過數模轉換器，直接生成RF 信號，支持高達9.6 GHz 的有效頻率，并能夠增加現實生活中的異常信號。直接生成IF或RF信號避免了采用I/Q 調制器的傳統發生技術中的I/Q 劣化和繁瑣的調節工作。參見圖5。

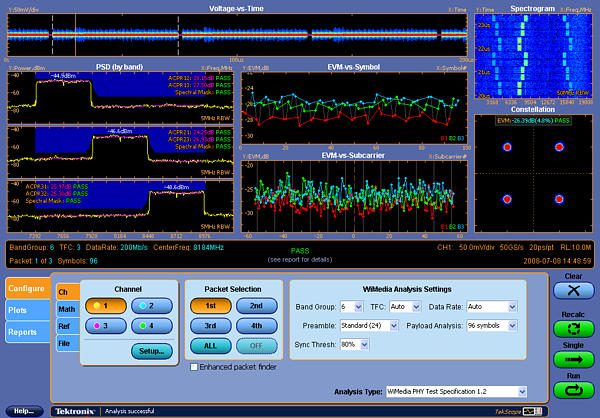

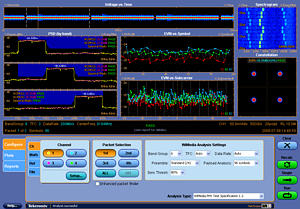

圖5. 使用RFXpress和AWG7122B及選項06 通道復用，簡便地創建直接WiMedia 信 號。

擴展波形生成功能的其它應用軟件工具

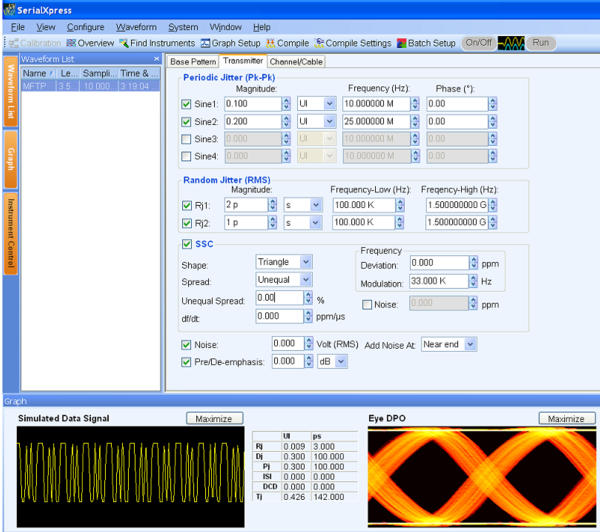

SerialXpress® (SDX100)

SerialXpress可以創建所需的波形，對高速串行數據接收機進行全面、可重復的設計驗證、余量檢定和一致性測試。它大大簡化了信號創建和抖動仿真工作，降低了整體開發和測試時間。除支持生成抖動(隨機抖動、周期性抖動(正弦曲線)、ISI和DCD)外，SerialXpress還支持SSC、預加重和增加噪聲。用戶可以同時創建各種損傷組合，測試接收機極限。

SSC 還支持自定義配置文件和df/dt，測試PLL設計極限。編程接口可以簡便地把SerialXpress 集成到測試自動化系統中。

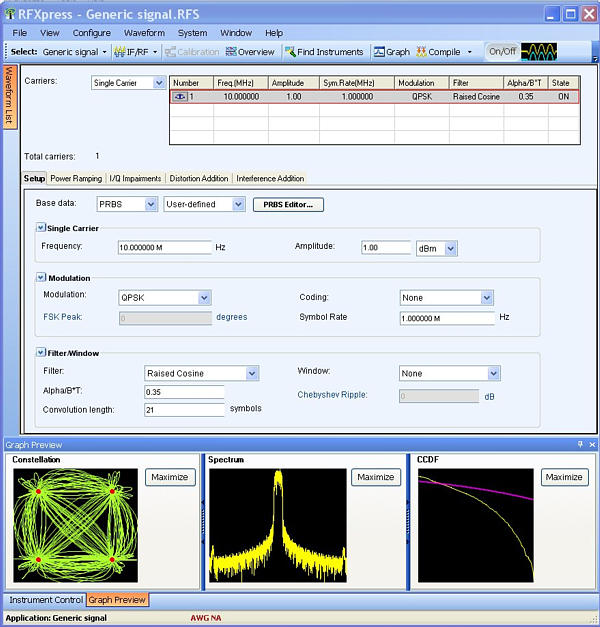

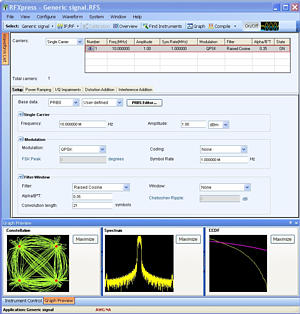

RFXpress® (RFX100)

RFXpress®是以數字方式合成調制基帶、IF和RF信號的軟件包。它把IQ、IF和RF信號生成功能帶到新的水平，全面利用任意波形發生器(AWG)的寬帶信號生成功能。該軟件支持廣泛的調制及符號映射功能，允許用戶定義各種獨特的調制和跳頻方案。

RFXpress 校準功能使信號預失真，在AWG外面提供平坦的頻響和線性相位響應。此外，您還可以校準fs/2和fs之間的映像，從而為采樣不足的信號提供平坦的響應。

RFXpress創建UWB-WiMedia信號的軟件模塊(參見圖4)能夠以數字方式合成和生成UWB 頻譜頻段組1 和2 中的RF 信號。根據最新的WiMedia 規范，UWB 信號將在1.5 GHz調制帶寬上實時跳頻，包括復雜的前置碼同步序列，可以同時在跳頻(TFI)和非跳頻(FFI)模式下運行。可以通過各種方式生成全部6 個頻段組(BG1- BG6)，包括IQ、IF 或直接RF 生成中的跳頻。一致性測試模式可以生成RFXpress創建雷達信號的軟件模塊為您創建脈沖式雷達波形提供了最大的靈活性。您可以從一個脈沖到脈沖串、再到脈滿足WiMedia 規范的信號，自定義模式則可以在信號中增加復雜的調節內容，進行極限和余量測試。

沖組建立自己的雷達脈沖套件。它支持各種調制方案，包括LFM、Barker 和多相位編碼、用戶自定義編碼、階躍FM、非線性FM、用戶自定義FM和自定義調制。它還可以生成帶有可變PRI 的脈沖串來解析多普勒效應及用于電子對抗的(ECCM)跳頻信號和脈沖到脈沖幅度變化來模擬旋轉(Swerling)目標模型。

RFXpress 和SerialXpress 都是強大而又簡便易用的軟件包，分別為任意波形發生器(AWG)合成高速串行數據信號和RF信號。它可以作為AWG7000B 系列任意波形發生器的內置部分運行，也可以從外部PC 上運行。
