Tektronix/AFG3000/函數發生器

Tektronix/AFG3000/函數發生器
欲購買或租賃Tektronix/AFG3000/函數發生器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

主要特點和優點

10 MHz、25 MHz、100 MHz 或 240 MHz 正弦波形
14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
高達20 Vp-p 的幅度，50Ω 負荷
5.6" 顯示屏，使您對設置和波形充滿信心
多語言和直觀操作可節約設置時間
脈沖波形邊沿時間可變
AM, FM, PM, FSK, PWM,掃頻和突發
雙通道型號，節約成本和工作臺空間
前面板上的USB連接器，把波形存儲到存儲設備上
USB、GPIB 和LAN
LabVIEW 和LabWindows/IVI-C 驅動程序

應用

電子測試和設計
傳感器仿真
功能測試
教育和培訓

產品概述

無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000 系列函數、任意波形和脈沖發生器成為業內最實用的儀器。

杰出的性能和多功能性

用戶可以選擇12 種不同的標準波形。可以以高采樣率生成長度達128 K 的任意波形。在脈沖波形上，可以獨立設置上升沿和下降沿時間。可以將外部信號連接并疊加到輸出信號上。雙通道型號可以生成兩個完全相同或截然不同的信號。所有儀器都帶有高度穩定的時基，每年漂移僅± 1 ppm。

直觀的用戶界面，一目了然地顯示更多的信息

大屏幕一目了然地顯示所有相關波形參數和波形圖。這為您信號設置提供了全面的信心，使您能夠把重點放在手邊的任務上。快捷鍵可以直接進入常用函數 和參數。通過結構清楚的菜單，可以方便地選擇其它函數和參數。這縮短了學習 和重新學習怎樣使用儀器所需的時間。其感觀與世界上最流行的TDS3000示波器完全相同。

隨機附帶的ArbExpress® 軟件，可以輕松生成波形

通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形，或使用標準函數、公式編輯器和波形數學計算定義波形。

特點

AFG3000 系列特點

型號	AFG3011	AFG3021B / AFG3022B	AFG3101 / AFG3102	AFG3251 / AFG3252
通道數量	1	1 / 2	1 / 2	1 / 2
波形	正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲
正弦波	1 µHz - 10 MHz	1 µHz - 25 MHz	1 µHz - 100 MHz	1 µHz - 240 MHz
突發模式下的正弦波	1 µHz - 5 MHz	1 µHz - 12.5 MHz	1 µHz - 50 MHz	1 µHz - 120 MHz
有效最大頻率輸出	10 MHz	25 MHz	100 MHz	240 MHz
幅度平坦度(1 V_p-p)
<5 MHz	±0.15 dB	±0.15 dB	±0.15 dB	±0.15 dB
5 MHz - 10 MHz	±0.3 dB	—	—	—
5 MHz - 20 MHz	—	±0.3 dB	±0.3 dB	±0.3 dB
20 MHz - 25 MHz	—	±0.5 dB	±0.3 dB	±0.3 dB
25 MHz - 100 MHz	—	—	±0.5 dB	±0.5 dB
100 MHz - 200 MHz	—	—	—	±1.0 dB
200 MHz - 240 MHz	—	—	—	±2.0 dB
諧波失真(1 V_p-p)
10 Hz - 20 kHz	<–60 dBc	<–70 dBc	<–60 dBc	<–60 dBc
20 kHz - 1 MHz	<–55 dBc	<–60 dBc	<–60 dBc	< -60 dBc
1 MHz - 5 MHz	<–45 dBc	<–50 dBc	<–50 dBc	<–50 dBc
5 MHz - 10 MHz	<–45 dBc	<–50 dBc	<–37 dBc	<–37 dBc
10 MHz - 25 MHz	—	<–40 dBc	<–37 dBc	<–37 dBc
>25 MHz	—	—	<–37 dBc	<–30 dBc
THD	<0.2% (10 Hz – 20 kHz, 1 V_p-p)
雜波 (1 V_p-p)
10 Hz - 1 MHz	<–60 dBc	<–60 dBc	<–60 dBc	<–50 dBc
1 MHz - 10 MHz	<–50 dBc	—	—	—
1 MHz - 25 MHz	—	<–50 dBc	<–50 dBc	<–47 dBc
>25 MHz	—	—	<–50 dBc + 6 dBc/octave	<–47 dBc + 6 dBc/octave
相噪, 典型值	10 MHz, 10 kHz 偏置, 1 V_p-p 時<-110 dBc/Hz	20 MHz, 10 kHz 偏置, 1 V_p-p 時<-110 dBc/Hz
殘余時鐘噪聲	–63 dBm	–63 dBm	–57 dBm	–57 dBm
方波	1 µHz - 5 MHz	1 µHz - 12.5 MHz	1 µHz - 50 MHz	1 µHz - 120 MHz
上升時間/ 下降時間	≤50 ns	≤18 ns	≤5 ns	≤2.5 ns
抖動(RMS), 典型值	500 ps	500 ps	200 ps	100 ps
鋸齒波	1 µHz - 100 kHz	1 µHz - 250 kHz	1 µHz - 1 MHz	1 µHz - 2.4 MHz
線性度, 典型值	≤0.2% 的峰值輸出	≤0.1% 的峰值輸出	≤0.15% 的峰值輸出	≤0.2% 的峰值輸出
對稱性	0.0% - 100.0%.	0.0% - 100.0%.
脈沖波	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
脈寬	80.00 ns - 999.99 s	30.00 ns - 999.99 s	8.00 ns - 999.99 s	4.00 ns - 999.99 s
分辨率	10 ps或5 位
脈沖周期	0.001% - 99.999% (Limitations of Pulse Width Apply)
邊沿跳變時間	50 ns - 625 s	18 ns - 625 s	5 ns - 625 s	2.5 ns - 625 s
分辨率	10 ps或4 位	10 ps或4 位
前沿延遲
范圍	(連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)]
分辨率	10 ps或8 位
過沖, 典型值	<5%
抖動(RMS, 典型值)	500 ps	500 ps	200 ps	100 ps
其它波形	1 µHz - 100 kHz	1 µHz - 250 kHz	1 µHz - 1 MHz	1 µHz - 2.4 MHz
噪聲帶寬 (-3 dB)	10 MHz	25 MHz	100 MHz	240 MHz
噪聲類型	白高斯
DC (into 50 Ω)	–10 V - +10 V	–5 V - +5 V	–5 V - +5 V	–2.5 V - +2.5 V
任意波形	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
突發模式下的任意波形	1 mHz - 2.5 MHz	1 mHz - 6.25 MHz	1 mHz - 25 MHz	1 mHz - 60 MHz
有效模擬帶寬(-3 dB)	8 MHz	34 MHz	100 MHz	225 MHz
非易失性存儲器	4 個波形	4 個波形	4 個波形	4 個波形
存儲器: 采樣率	2 - 128 K: 250 MS/s	2 - 128 K: 250 MS/s	>16 K - 128 K: 250 MS/s 2 - 16 K: 1 GS/s	>16 K - 128 K: 250 MS/s 2 - 16 K: 2 GS/s
垂直分辨率	14 bits	14 bits	14 bits	14 bits
上升時間/ 下降時間	≤80 ns	≤20 ns	≤8 ns	≤3 ns
抖動	4 ns	4 ns	1 ns at 1 GS/s 4 ns at 250 MS/s	500 ps at 2 GS/s 4 ns at 250 MS/s
幅度, 50 歐姆負載	20 mV_p-p - 20 V_p-p	10 mV_p-p - 10 V_p-p	20 mV_p-p - 10 V_p-p	≤200 MHz: 50 mV_p-p - 5 V_p-p >200 MHz: 50 mV_p-p - 4 V_p-p
幅度, 開路	40 mV_p-p - 40 V_p-p	20 mV_p-p - 20 V_p-p	40 mV_p-p - 20 V_p-p	≤200 MHz: 100 mV_p-p - 10 V_p-p >200 MHz: 100 mV_p-p - 8 V_p-p
精度	±(2% 的設置 +2 mV) >20 mV_p-p 幅度)	±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)
分辨率	0.1 mV_p-p, 0.1 mV_RMS, 1 mV, 0.1 dBm或4 位
單位	V_p-p, V_RMS, dBm (僅正弦波)
輸出阻抗	50 Ω
負載阻抗設置	可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)
隔離度	最大42 Vpk 到接地
短路保護	與浮動接地相比，信號輸出可以有效防止永久短路

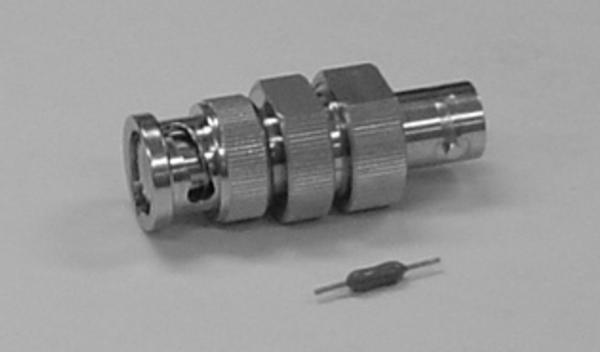

外部電壓保護	為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00
DC 偏置, 50 歐姆負荷	±(10 V_pk – 幅度_pp/2)	±(5 V_pk--幅度_pp/2)	±5 V_pk DC	±2.5 V_pk DC
DC 偏置, 開路	±(20 V_pk – 幅度_pp/2)	±(10 V_pk--幅度_pp/2)	±10 V_pk DC	±5 V_pk DC
精度	±(2% of \|setting\| + 10 mV + 1% of 幅度 (V_p-p))	±(1% of \|setting\| + 5 mV + 0.5% of 幅度 (V_p-p))
分辨率	1 mV

調制

AM, FM, PM

載波波形	除脈沖波、噪聲和直流之外的所有波形。
來源	內部/ 外部。
內部調制波形	正弦波, 方波, 鋸齒波, 噪聲, ARB (AM: 最大波形長度4,096; FM/ PM: 最大波形長度2,048)。
內部調制頻	2 mHz - 50.00 kHz
AM 調制深度	0.0% - +120.0%
最小FM 峰值偏差	直流。
最大FM 峰值偏差	參閱下圖。

調制：最大FM 峰值偏差

	AFG3011	AFG3021B / AFG3022B	AFG3101 / AFG3102	AFG3251 / AFG3252
正弦波	5 MHz	12.5 MHz	50 MHz	120 MHz
方波	2.5 MHz	6.25 MHz	25 MHz	60 MHz
任意波	2.5 MHz	6.25 MHz	25 MHz	60 MHz
其它波形	50 kHz	125 kHz	500 kHz	1.2 MHz

PM 相位偏差 - 0.0° - +180.0°.

頻移鍵控

載波波	除脈沖波、噪聲和直流之外的所有波形。
來源	內部/ 外部
內部調制頻率	2 mHz - 1.000 MHz
鍵數	2

脈寬調制

載波波形	脈沖
來源	內部/ 外部
內部調制波形	正弦波, 方波, 鋸齒波, 噪聲, ARB(最大波形長度2,048)。
內部調制頻率	2 mHz - 50.00 kHz
偏差	0% - 50.0% 的脈沖周期。

掃頻

載波波形	除脈沖波、噪聲和直流之外的所有波形。
類型	線性, 對數
Sweep Time	1 ms - 300 s
掃描時間	0 ms - 300 s
保持/ 返回時間	300 s
分辨率	1 ms或4 位
整體掃描時間精度, 典型值	≤0.4%
最小開始/ 結束頻率	除任意波: 1 μHz, 任意波: 1 mHz 之外的所有頻率。
最大開始/ 結束頻率	參閱下圖

掃頻：最大開始/ 結束頻率

	AFG3011	AFG3021B / AFG3022B	AFG3101 / AFG3102	AFG3251 / AFG3252
正弦波	10 MHz	25 MHz	100 MHz	240 MHz
方波	5 MHz	12.5 MHz	50 MHz	120 MHz
任意波	5 MHz	12.5 MHz	50 MHz	120 MHz
其它波形	100 kHz	250 kHz	1 MHz	2.4 MHz

突發

波形	除噪聲和直流之外的所有波形。
類型	觸發的突發, 選通的突發 (1 - 1,000,000 個周期或無窮大)。
內部觸發速率	1 μs - 500.0 s
選通和觸發源	－內部, 外部, 遠程接口。

輔助輸入

調制輸入－通道1, 通道2
輸入范圍	除FSK: ± 1 V 之外的所有范圍。- FSK: 3.3 V 邏輯電平。
阻抗	10 kΩ
頻率范圍	DC - 25 kHz (122 KS/s)
外部觸發/ 選通突發輸入
電平	兼容TTL
阻抗	10 kΩ
脈寬	100 ns 最小
跳變沿	正/ 負可以選擇
觸發延遲	0.0 ns - 85.000 s
分辨率	100 ps或5 位
抖動, 典型值	突發: <500 ps (觸發輸入到信號輸出)
10 MHz 參考輸入
阻抗	1 kΩ, AC 耦合
要求的輸入電壓擺幅	100 mV_p-p - 5 V_p-p
鎖定范圍	10 MHz ±35 kHz
外部通道1增加輸入	AFG3101, AFG3102, AFG3251, AFG3252 only
阻抗	50 Ω
輸入范圍	–1 V - +1 V (DC + peakAC)
帶寬	在1 Vp-p時DC-10 MHz (-3 dB)

輔助輸出

通道1 觸發輸出
電平	正TTL 電平脈沖，1 千歐阻抗
阻抗	50 Ω
抖動, 典型值	AFG3011/21B/22B: 500 ps AFG3101/02: 200 ps AFG3251/52: 100 ps
最大頻率	4.9 MHz (4.9 MHz- 50 MHz: 部分頻率是輸出; >50 MHz: 沒有信號是輸出)
10 MHz 參考輸出	AFG3101, AFG3102, AFG3251, AFG3252 only
阻抗	50 Ω, AC 耦合
幅度	1.2 V_p-p50 Ω 負荷

公共特點

頻率設置分辨率	1 μHz或12 位
相位(DC, 噪聲, 脈沖除外)
范圍	–180° - +180°
分辨率	0.01° (正弦波), 0.1° (其它波)
內部噪聲疊	－在激活時, 輸出信號幅度下降到50%
電平	0.0% - 50% of 幅度 (V_p-p) setting
分辨率	1%
主輸出	50 Ω
有效頻率切換速度	2 ms，通過遠程控制實現(沒有提供排序功能)
內部頻率參考
穩定	全部，下述項目除外任意波:± 1 ppm, 0℃ - 50℃。任意波:± 1 ppm ± 1 μHz, 0℃ - 50℃。
老化	±1 ppm 每年
Configuration Times, 典型值	USB	LAN	GPIB
Function Change	95 ms	103 ms	84 ms
頻率 Change	2 ms	19 ms	2 ms
幅度 Change	60 ms	67 ms	52 ms
Select User ARB	88 ms	120 ms	100 ms
Data Download Time for 4000 point waveform data, 典型值l	20 ms	84 ms	42 ms
電源	100 - 240 V, 47 - 63 Hz,或115 V, 360 - 440 Hz
能耗	Less than 120 W
預熱時間, 典型值	20 分鐘
開機自行校準, 典型值	<16 s
聲音噪聲, 典型值	<50 dBA
顯示器	AFG3021B: 5.6" 單色LCD
	所有其它型號: 5.6" 彩色LCD
用戶界面和幫助語言	英語, 法語, 德語, 日語, 韓語, 簡體中文和繁體中文, 俄語 (用戶可以選擇)。

物理特點

臺式配置

外觀尺寸	mm	in.
	kg	lbs.
高	156.3	6.2
寬	329.6	13.0
厚	168.0	6.6
凈重	4.5	9.9
毛重	5.9	12.9

環境和安全特點

溫度
工作溫度	0 °C - +50 °C
非工作溫度	–30 °C - +70 °C
濕度
工作溫度	小于等于40℃: ≤ 80% >+40℃到50℃: ≤ 60%
高度	Up - 10,000 feet/3,000 m
EMC 標準
歐盟	EN 61326:1997 Class A EN 61000-3-2:2000, and EN 61000-3-3:1995 IEC 61000-4-2:1999, -4-3:2002, -4-4:2004, -4-5:2005, -4-6:2003, -4-11:2004
澳大利亞	EN 61326:1997
安全	UL 61010-1:2004 CAN/CSA C22.2 No. 61010-1:2004 IEC 61010-1:2001

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
