Tektronix/DSA8200/數字串行分析儀采樣示波器
- Tektronix/DSA8200/數字串行分析儀采樣示波器
- 欲購買或租賃Tektronix/DSA8200/數字串行分析儀采樣示波器？請在線咨詢或拔打24小時電話：13715327187
字串行分析儀采樣示波器.bmp) |
詳細資料：
主要特點和優點
- 一流的采樣示波器，執行通信信號分析、TDR/TDT/ 串行數 據網絡分析及采集和測量重復的超快速信號
- 采集擴頻時鐘(SSC)信號
- 業內唯一支持最多8 條輸入通道的主機，提高了靈活性 和吞吐量
- 四個顏色等級可變余輝波形數據庫
- 支持100 多種自動測量的測量系統
- 完整的通信測量套件，包括OMA、SSC 曲線及其它類型 的測量
- 自動ITU/ANSI/IEEE 模板測試
- 內置SONET/SDH、FC、以太網和其它標準模板和測量 功能
- 可以從出廠時提供的文件中加載模板更新程序
- 模板余量測試，支持相鄰頻段產品的測試
- 采集模塊采集模塊
- 全面集成多速率光接口模塊
- 高達80+ GHz 的80C10B 光接口模塊
- 高精度“ER Calibrated”測量在部分模塊中提供
- 電接口模塊，帶寬高達70+ GHz，測得上升時間5 ps (10-90%)
- 速率靈活的時鐘恢復模塊
- 時鐘恢復，支持SSC (擴頻時鐘)
- 抖動、噪聲、BER 和串行數據鏈路分析
- 測量并從隨機抖動中隔離確定性數據相關抖動
- 測量垂直噪聲，從隨機噪聲中隔離確定性數據相關噪聲
- 非常準確的BER 和眼圖輪廓估算，支持最新的DDPWS 和TWDP 測量
- FFE/DFE 均衡，發射機均衡
- 支持對>30 dB 的通道進行通道仿真
- 線性濾波器，支持夾具反嵌和線性濾波
- TDR (時域反射計)
- 高達50GHz的TDR帶寬，15 ps的反射上升時間，12 ps 的入射上升時間
- 最低的噪聲，獲得準確的可重復的TDR 測量結果- 在50 GHz 時為600 μVRMS
- 獨立校正采樣器偏移，保證簡便地反嵌夾具和探頭
- 業內唯一能夠支持最多四對真正差分TDR 或電接口通道 的示波器，提高了系統通用性
- S 參數測量
- 高達50 GHz 的差分、單端、混合模式測量功能；及插入 損耗、回波損耗、頻域串擾測量功能
- 對千兆位信號路徑和互連進行PCI Express、串行ATA、 Infiniband、千兆位以太網制造測試和標準一致性測試， 包括眼圖模板測試
- 直觀、簡便、準確，保證串行數據、千兆位數字設計和 信號完整性
- 使用命令行界面，快速準確地自動進行多端口S 參數測量
- 業內最優秀的標準時基抖動性能，800 fsRMS
- 業內領先的時基抖動性能：在相位參考模式下<200 fsRMS*1
- 快速采集速率，高吞吐量
- 真正的差分遠程采樣器，可以放在DUT 附近，實現杰出的 信號保真度
- FrameScanTM 采集模式，支持眼圖平均功能： - 隔離數據相關問題 - 考察低功率信號
- MS Windows XP 操作系統
- 為第三方軟件提供高級連接能力
Applications
- 設計/ 檢驗電信和數據通信元件和系統
- ITU/ANSI/IEEE/SONET/SDH 制造測試或一致性測試
- 高性能真正差分TDR 測量
- 高級抖動、噪聲和BER 分析
- 對串行數據應用進行阻抗檢定和網絡分析，包括S 參數
- 通道和眼圖仿真，建立基于測量數據的SPICE 模型
*1 典型值，使用相位參考模塊，適用一定的條件。如果沒有這個模塊， 抖動<800 psRMS (典型值)。
優異的性能，杰出的通用性
在開發當前高速串行設備時，DSA8200 數字串行分析儀采樣 示波器為通信、計算機和消費電子千兆位發射機和信號路徑檢 定和一致性檢驗提供了用途最廣泛的工具。由于杰出的帶寬、 信號保真度和最強的可擴展模塊化結構，DSA8200 為當前和 新興串行數據技術提供了最高性能的TDR和互連分析能力，最 準確的信號損傷分析能力，及BER 計算能力。
DSA8200 擁有超低本底抖動，提供了無可比擬的測量系統保 真度，保證最準確地采集高速信號。相位參考模塊200 fs 的采 集抖動，為您提供了高級分析能力。
多處理器結構及專用每插槽數字信號處理器(DSP)提供了快速 波形采集速率，降低了可靠的檢定和一致性檢驗所需的測試時 間。
DSA8200采用通用的模塊化結構，支持龐大的、且數量不斷增 長的一系列模塊插件，可以在測量系統中配置各種電接口、光 接口和配套模塊， 最有效地滿足當前和未來應用需求。 DSA8200 有6 個模塊插槽，可以同時支持一個時鐘恢復模塊、 一個高精度相位參考模塊和多個電接口或光接口采集模塊，使 系統性能滿足不斷演變的需求。
這一系列電接口模塊提供了業內領先的信號保真度，包括12 GHz 到70+ GHz 的帶寬性能。在配備遠程采樣器時，兩個真 正差分時域反射計(TDR)模塊提供了高達50 GHz 的帶寬、15 ps的反射上升時間和12 ps的入射上升時間。在配置遠程采樣 器時，低噪聲可變帶寬電接口模塊系列提供了業內最優秀的噪 聲性能，在60 GHz 時實現了450μVRMS 的噪聲，在30 GHz 時 實現了300μVRMS 的噪聲。
DSA8200光接口模塊提供了完整的光接口測試解決方案，擁有 125 Mb/s - 43 Gb/s及更高的杰出的系統保真度。這些模塊涵 蓋了單模光纖和多模光纖廣泛的波長。每個模塊都可以選配大 量的數據速率、可以選擇的濾波器/ 光學參考接收機(ORR)和/ 或完整的帶寬路徑。80C07B、80C08C 和80C11 可以配置大 量的靈活集成的時鐘恢復選項。其通過80A05 或80A07 電接 口時鐘恢復模塊使用的電接口輸出，支持80C12多速率模塊時 鐘恢復。
DSA8200流行的FrameScanTM采集模式可以與DUT、BERT和 其它信號源的碼型一起使用，隔離發射機中的碼型相關效應， 或顯示模板違規前的碼序列。FrameScan 自動進行時基定序， 以便按時序采集數據流的每個位。在與DSA8200 的模板測試 條件采集功能結合使用時，如命中模板后停止采集功能， FrameScan 可以自動識別哪個位發生了碼型相關故障。
此外，支持單端和差分電接口時鐘恢復、TDR 靜電保護及連接 流行的TekConnect 探測系統等功能的專用模塊，為您提供了 一流的探頭性能，實現高阻抗和差分探測。另外還提供用于50 歐姆探測和TDR 探測的低阻抗探頭。
抖動、噪聲、BER 和串行數據鏈路分析
80SJNB 抖動、噪聲、BER 和串行數據鏈路分析軟件包為執行 串行數據鏈路分析及測量抖動和噪聲提供了完善的軟件。它還 內置基于(抖動和噪聲)損傷的異常準確的BER估算功能，其精 度要高于簡單的基于抖動的浴缸估算，同時它提供了BERT 上 沒有提供的分析功能。
該軟件中還以獨一無二的方式提供了一流的FFE/DFE均衡、通 道仿真和夾具反嵌工具。在與DSA8200 的模塊化靈活性、完 善的性能和無可比擬的系統保真度相結合時，這個串行數據鏈 路分析(SDLA)工具箱為驗證和一致性測試下一代高速串行數據 設計提供了理想的解決方案。
如需更詳細的信息，請參閱80SJNB 產品技術資料。
TDR (時域反射計)
DSA8200是業內性能最高的全面集成的時域反射計(TDR)測量 系統。由于其提供了帶寬高達50 GHz 的真正差分TDR 測量功 能及15 ps 的反射上升時間和12 ps 的入射上升時間，您可以 滿足當前最苛刻的串行數據網絡分析(SDNA)要求。

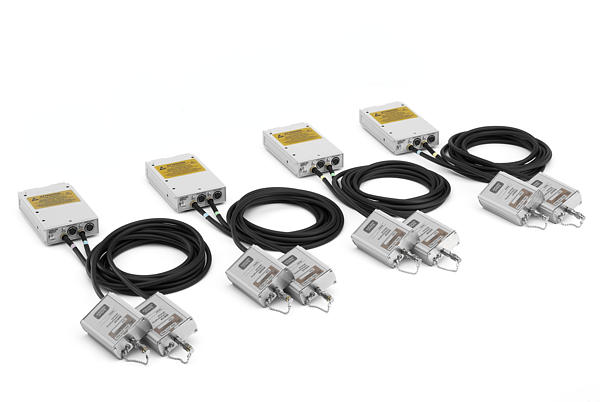

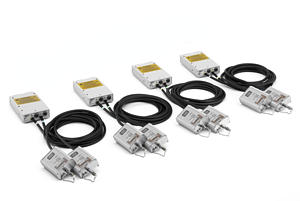

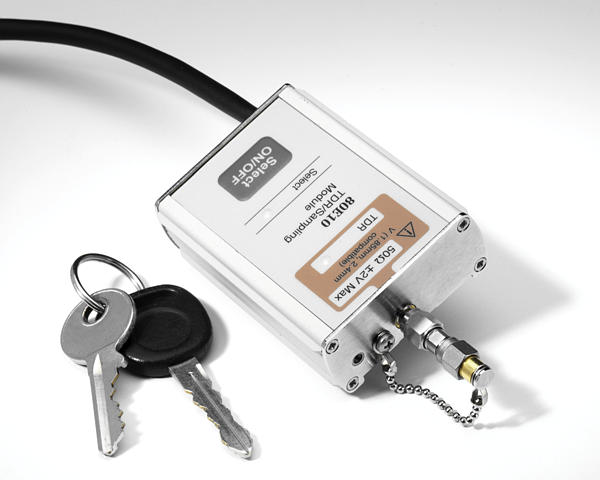

新推出的80E10 和80E08 TDR 模塊全面集成獨立雙通道2 米 遠程采樣器系統，最大限度地降低了夾具影響，保證最優秀的 系統保真度。獨立采樣器偏移校正保證快速簡便地反嵌夾具和 探頭。通過使用來自差分模塊的TDR信號階躍，驅動一對線路， 同時使用第二個差分模塊監測第二對線路，用戶可以檢定差分 串擾。
TDR 和電接口模塊及全面集成的遠程采樣器。
小型遠程采樣器可以放在DUT 附近，保證最優秀的信號保真度。
DSA8200是業內用途最廣泛的TDR測量系統，可以容納最多4 條雙通道真正差分TDR 模塊，快速準確地進行多路阻抗檢定。
P80318 真正差分TDR 探頭和P8018 單端無源手持式TDR 探 頭為檢定電路板阻抗和電信號提供了高性能探測解決方案。 P80318 是一種18 GHz 100 歐姆輸入阻抗差分TDR 手持式探 頭，可以對差分傳輸線進行高保真度阻抗測量。可調節的探頭 尖間隔可以適應各種差分線路間隔和阻抗測量。P8018是一種 20 GHz 單端無源手持式TDR 探頭。P80318 和P8018 都可以 作為獨立式探頭使用，同時它們是為與80A02一起使用、控制 EOS/ESD 保護而設計的。
千兆位信號路徑檢定和分析 - 串行數據網絡分析 (SDNA)
在數字電路的時鐘速度和上升時間提高同時，互連信號完整性 明顯影響著數字系統性能。在時域和頻域中，準確高效地對信 號路徑和互連進行串行數據網絡分析(SDNA)對預測信號損耗、 抖動、串擾、端接和振鈴、數字誤碼和眼圖劣化至關重要，以 確保系統可靠地運行。

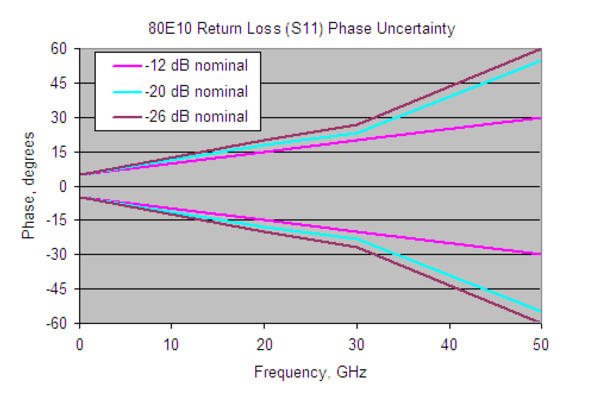

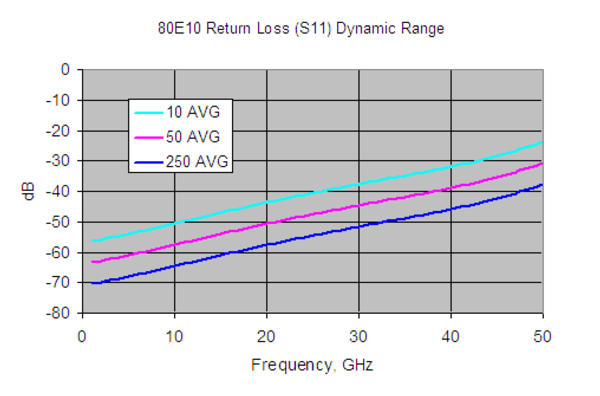

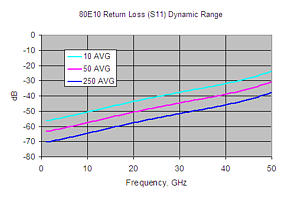

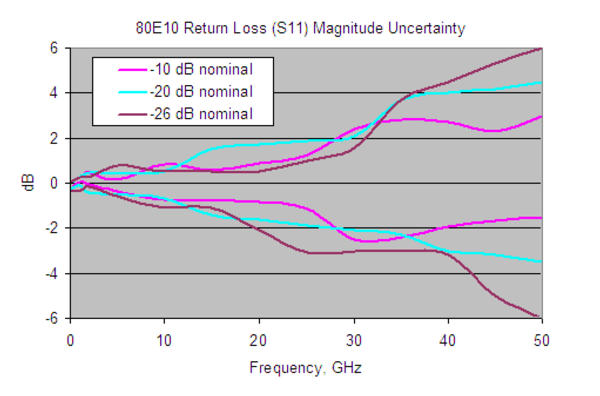

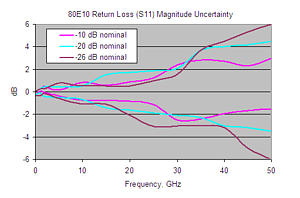

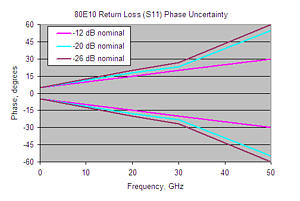

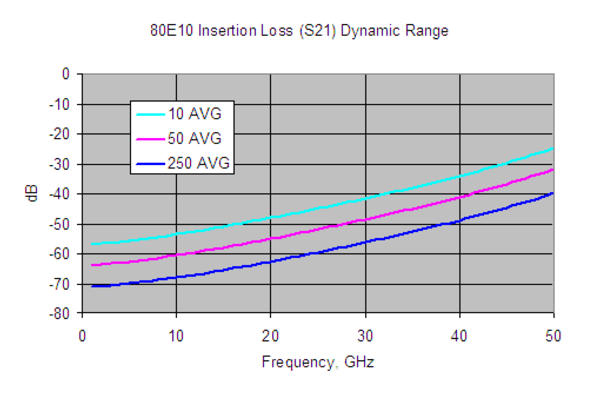

泰克提供多個真正差分TDR模塊，在與IConnect®軟件結合使 用時，可以以高達-70 dB 的動態范圍進行S 參數測量。這種 性能保證了在串行數據分析、數字設計、信號完整性和電接口 一致性測試應用中可以進行準確的可重復的測量。
下表匯總了在結合使用IConnect®和真正差分TDR模塊時提供 的S 參數測量帶寬性能。
| TDR 模塊 | S 參數測量寬帶性能 |
|---|---|
| 80E10 | 50 GHz |
| 80E08 | 30 GHz |
| 80E04 | 20 GHz |
由于長記錄長度采集能力，IConnect® 為執行S 參數測量時獲 得所需的頻率范圍和頻率階躍提供了巨大的靈活性。可以采集 最高1,000,000 點數據*2。
在DSA8200 中采用IConnect® 信號完整性TDR 和S 參數軟件 時，您可以獲得高效、簡便易用、經濟的解決方案，根據測量 數據評估多千兆位互連鏈路和設備的性能，包括信號完整性分 析、阻抗、S參數和眼圖測試及隔離問題。IConnect®可以幫助 您在幾分鐘內、而不是在幾天內完成互連分析任務，加快系統 設計時間，降低設計成本。IConnect® 還可以執行許多串行數 據標準要求的阻抗、S 參數和眼圖一致性測試，對千兆位互連 進行全面通道分析、Touchstone (SnP)文件輸出和SPICE 建 模。
*2 只有DSA8200, CSA8200, TDS8200, CSA8000和TDS8000平臺上支持長記 錄長度。

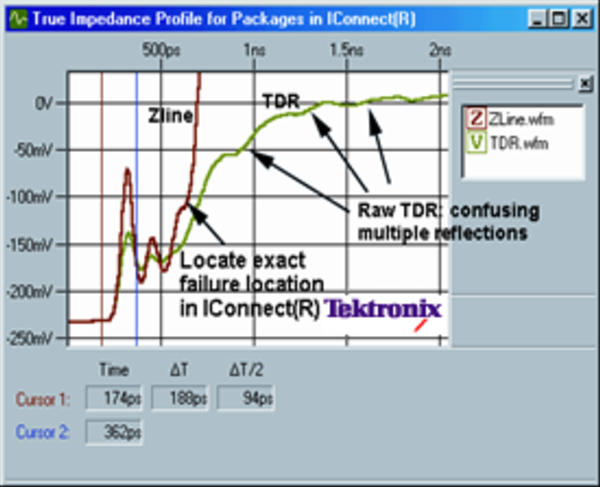

故障分析- 迅速識別問題位置
新推出的80E10提供了杰出的分辨率，可以在封裝、電路板和 芯片故障分析應用中最快、最高效地隔離問題。
使用80E10亞毫米的分辨率和IConnect的真正阻抗廓線，迅速識 別問題的確切位置。
高級通信信號分析
DSA8200 是為超高性能光接口和電接口串行數據應用專門設 計的，為設計檢定和檢驗及數據通信和電信元件、收發機組件 和傳輸系統制造測試提供了理想的工具。DSA8200 執行時間 和幅度直方圖、模板測試和統計測量，生成測量結果，而不只 是原始數據。它提供了為通信訂制的測量項目集，包括抖動、 噪聲、占空比、過沖、下沖、OMA、消光比、Q 系數、平均光 功率和幅度。此外，您可以在SONET/SDH、100 兆位(4x25)， 10 GB、千兆位以太網和其它電接口標準一致性檢驗中執行模 板測試。顏色等級和灰度等級波形數據在信號采集和分析中增 加了第三個維度—樣點密度，提供洞察能力。此外，可變余輝 數據庫功能可以對所有函數進行精確的數據老化，簡化了在被 調節的DUT 上進行眼圖測量。
OpenChoice 軟件實現熟悉的工具，擴展測量系統
DSA8200 提供了開放的Windows 環境，使用首選的商用第三 方軟件包，在儀器上提供了全新的數據分析能力。此外，作為 標準配套軟件，TekVISA?使得儀器上或連接到儀器上的外部 PC工作站網絡上運行的應用軟件(如LabVIEW, LabWindows, Visual Basic, Microsoft Excel, C 等等)能夠控制儀器，而不需 GPIB硬件接口。另外還為LabVIEW和其它程序提供即插即用 的驅動程序。
DSA8200把用戶熟悉的Microsoft Windows XP 操作系統與世 界一流的波形采集技術結合起來。這一平臺提供了各種標準儀 器和通信接口，包括：GPIB、并行打印機端口、RS-232-C、 USB 串行端口和以太網LAN 連接。此外，這一平臺包括一個 DVD-CD/RW combo驅動器和可拆卸硬驅，用來存儲波形、設
置和分析結果。
155 Mb/s to 12+ Gb/s光接口測試
泰克DSA8200 光接口模塊提供了業內最高的集成度，同時相 應地提高了結果的可重復性和可轉移性。一種對測試方法特別 敏感的指標—消光比(ER)，現在也可以經過ER 校準后提供準 確測試，這樣改進設計的能力又上了一個新的臺階。(僅適用于 80C08C 和80C11)。
80C08C 10 GHz 長波長多速率10 Gb/s 光接口模塊
80C08C 是一種長波長(700 - 1650 nm)多速率光接口采樣模 塊，為9.95, 10.31 和11.09 Gb/s 的10GbE 應用及10.51 Gb/
s 的10G 光纖通道應用提供數據通信速率測試功能。80C08C 還使用9.95-11.3 Gb/s 的多種濾波器提供電信速率測試。由 于放大的光電轉換器設計，這一模塊提供了杰出的信噪比性能 和高光信號靈敏度，允許用戶考察低功率電平的光信號。 80C08C 可以選配時鐘恢復選項，在9.8 - 12.6 Gb/s 的連續 范圍內支持任何標準速率或用戶定義的速率。
80C12 高達10 GHz 的長波長多速率1 Gb/s - 10 Gb/s 光接口模塊
80C012是一種長波長(700 - 1650 nm)多速率光接口采樣模塊， 提供1G, 2G和4G電信和數據通信測試功能。這種高度靈活的 模塊可以配置成支持較低的數據速率應用(1 - 4 Gb/s)或各種 10 Gb/s應用。低數據速率應用包括1, 2, 4 和8光纖通道和“x 4”波分復用標準10G Base-X4 和4 路10 Gb/s 光纖通道。支 持的10 Gb/s 應用同時包括數據通信應用和電信應用。
支持的10 Gb/s數據通信應用包括9.95, 10.31和11.09 Gb/s的 10GbE 及8.5 Gb/s、10.51 Gb/s 和11.3 Gb/s 的8G 光纖通道和 10G光纖通道應用。80C12還提供了9.95, 10.66和10.70 Gb/s的 電信速率測試功能。由于放大的光電轉換器設計，這一模塊提 供了杰出的信噪比性能和高光信號靈敏度，允許用戶考察低功 率電平的光信號。80C12 時鐘恢復功能通過80A05 或80A07 時鐘恢復模塊提供(單獨銷售)。
80C11 30 GHz 長波長多速率10 Gb/s 光接口模塊
80C11 帶有高度靈活的多速率濾波器，是為測試10 Gb/s 左 右各種速率的長波長信號(1100 - 1650 nm)優化的。此外，30 GHz (典型值)的高光帶寬及全帶寬路徑的杰出頻響，使其特別 適合通用高性能光元件測試。80C11 可以配置時鐘恢復選項， 支持9.8 - 12.6 Gb/s 的任何標準速率或用戶定義的速率。
80C07B 2.5 GHz 長波長多速率155 Mb/s - 2.5 Gb/s 光 接口模塊
80C07B 是為155 - 2500 Mb/s 的為數據通信/ 電信信號優化 的長波長(700 - 1650 nm)多速率光接口采樣模塊。由于放大 的光電轉換器設計，這一模塊提供了杰出的信噪比性能，允許 用戶考察低功率電平的光信號。80C07B 可以選配工作速率為 155 - 2700 Mb/s 的速率時鐘恢復模塊。
40 Gb/s 和100 Gb/s 光接口測試
80C10B 多數據速率數據通信和電信40 Gb/s 和100 Gb/s
80C10B 模塊提供了集成的可以選擇的參考接收機濾波功能， 可以在1310 nm或1550 nm波長下進行一致性測試，支持39. 813 Gb/s (OC-768/STM-256)、41.25 Gb/s (40GBase-LR) 和43.018 Gb/s [OTU3, (4x10G LAN PHY)]的速率。除濾波速 率外，用戶還可以為80C10B選擇30 GHz、65 GHz和80 GHz 帶寬，以實現優化的噪聲或帶寬性能，準確地檢定信號。 80C10B 可以選配選項F1，其中濾波選項還包括27.739 Gb/s(100GBase-LR4 + FEC和100GBase-ER4 + FEC)及25.781 Gb/s (100GBase-LR4 和100GBase-ER4)。80C10B 還可以 選配捆綁方案，其中包括一條70+ GHz 電接口采樣通道。
80C25GBE 多速率數據通信100 Gb/s
80C25GBE模擬提供了65 GHz全帶寬及集成可選擇參考接收 機濾波功能，可以在1310 nm 或1550 nm 波長下進行一致性 測試，支持27.739G (100GBase-LR4+FEC 和100GBase- ER4+FEC)和25.781G (100GBase-LR4和100GBase-ER4)。
光接口模塊: 80C07B
| 模塊 | 80C07B | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opt. | F1 | F2 | F3 | F4 | F5 | F6 | F7 | F8 | F9 | F10 | CR1 |
| Bandwidth (GHz) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Wavelength range (nm) | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 |
| Fiber input (μm) | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 |
| Mask test sensitivity (dBm) | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 |
| Number of Channels | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Rates Supported: ▪=Filter, ♦=Optical Clock Recovery, ⊕=Electrical Clock Recovery | |||||||||||
| 125 Mb/s*3 | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 155 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 622 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 1063 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 1250 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 2125 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 2488 Mb/s | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ♦ |
| 2500 Mb/s | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ♦ |
| 3.125 Gb/s | |||||||||||
| 3.188 Gb/s | |||||||||||
| 3.32 Gb/s | |||||||||||
| 4.25 Gb/s | |||||||||||
| 9.95 Gb/s | |||||||||||
*3 125 Mb/s is supported by selecting 155 Mb/s rate.
Optical Modules: 80C08C, 80C10B, 80C11, and 80C25GBE
| Module | 80C08C | 80C10B | 80C25GBE | 80C11 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Opt. | CR1 | CR2 | CR4 | F1 | CR1 | CR2 | CR3 | CR4 | ||||
| Bandwidth (GHz) | 10 | 10 | 10 | 10 | 80 | 65 | 65 | 30 | 30 | 30 | 30 | 30 |
| Wavelength range (nm) | 700-1650 | 700-1650 | 700-1650 | 700-1650 |
1290-1330 1520-1620 |
1290-1330 1520-1620 |
1290-1330 1520-1620 |
1100-1650 | 1100-1650 | 1100-1650 | 1100-1650 | 1100-1650 |
| Fiber input (μm) | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| Mask test sensitivity (dBm) | -15 | -15 | -15 | -15 | -7 | -8 | -8 | -9 | -9 | -9 | -9 | -9 |
| Number of Channels | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Rates Supported: ▪=Filter, ♦=Optical Clock Recovery, ⊕=Electrical Clock Recovery | ||||||||||||
| 9.95 Gb/s | ▪ | ♦ | ♦ | ♦▪ | ♦ | ♦ | ♦ | ♦ | ||||
| 10.31 Gb/s | ▪ | ♦ | ♦ | ♦ | ▪ | ♦ | ||||||
| 10.52 Gb/s | ▪ | ♦ | ♦ | ▪ | ♦ | |||||||
| 10.66 Gb/s | ▪ | ♦ | ▪ | ♦ | ♦ | |||||||
| 10.71 Gb/s | ▪ | ♦ | ▪ | ♦ | ♦ | ♦ | ||||||
| 11.1 Gb/s | ▪ | ♦ | ▪ | ♦ | ||||||||
| 11.3 Gb/s | ▪ | ♦ | ▪ | ♦ | ||||||||
| 25.78 Gb/s | ▪ | ▪ | ||||||||||
| 27.74 Gb/s | ▪ | ▪ | ||||||||||
| 39.81 Gb/s | ▪ | ▪ | ||||||||||
| 41.25 Gb/s | ▪ | ▪ | ||||||||||
| 43.02 Gb/s | ▪ | ▪ | ||||||||||
Optical Modules: 80C12
| Module | 80C12 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Opt. | F1 | F2 | F3 | F4 | F5 | F6 | FC | 10G | CR*4 | CR*5 |
| Bandwidth (GHz) | 4.25 | 9 | 9 | 4.25 | 9 | 9 | 9 | 10 | ||
| Wavelength range (nm) | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | ||
| Fiber input (μm) | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | ||
| Mask test sensitivity (dBm) | -19 | -19 | -19 | -19 | -19 | -19 | -19 | -14 | ||
| Number of Channels | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Rates Supported: ▪=Filter, ♦=Optical Clock Recovery, ⊕=Electrical Clock Recovery | ||||||||||
| 155 Mb/s | ♦ | ♦ | ||||||||
| 622 Mb/s | ♦ | ♦ | ||||||||
| 1063 Mb/s | ▪ | ▪ | ♦ | ♦ | ||||||
| 1250 Mb/s | ♦ | ♦ | ||||||||
| 2125 Mb/s | ▪ | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | |||
| 2488 Mb/s | ♦ | ♦ | ||||||||
| 2500 Mb/s | ♦ | ♦ | ||||||||
| 3.125 Gb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | ||||
| 3.188 Gb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | ||||
| 3.32 Gb/s | ▪ | ♦ | ♦ | |||||||
| 4.25 Gb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | ||||
| 8.5 Gb/s*6 | ▪ | ▪ | ▪ | ▪ | , , ▪ | ▪ | 80A07 | |||
| 9.95 Gb/s | ▪ | ♦ | ||||||||
| 10.31 Gb/s*6 | ▪ | ♦ | ||||||||
| 10.52 Gb/s | ▪ | ♦ | ||||||||
| 10.66 Gb/s | ▪ | ♦ | ||||||||
| 10.71 Gb/s | ▪ | ♦ | ||||||||
| 11.1 Gb/s | ▪ | ♦ | ||||||||
| 11.3 Gb/s | ▪ | ♦ | ||||||||
*4 With 80A05 or 80A07.
*5 With 80A05 Option 10G or 80A07.
*6 Draft version of the 8.5GFC filter. T11 committee redefined this filter at the April 2008 meeting. New 8.5GFC filter, as defined by T11 committee in April 2009, is identical to the 10BASE-R 10.313G filter and is available for 80C12 Option 10G modules only; and is identified as 10BASE-R.
DSA8200 電接口模塊
TDR 模塊：80E10、80E08 和80E04
80E10、80E08和80E04是雙通道時域反射計(TDR)采樣模塊， 提供了高達12 ps 的入射和15 ps 的反射上升時間。這些模塊 的每條通道都能生成TDR 模式下使用的快速脈沖，采樣模塊 的采集部分監測著入射階躍和任何反射能量。可以獨立選擇每 條通道的階躍極性。這可以對兩條耦合線路進行真正差分或共 模TDR 或S 參數測試，及對隔離線路進行獨立測試。為每條 通道獨立生成階躍實現了真正差分測量，保證非線性差分設備 的測量精度。
80E10和80E08外形小巧，全面集成獨立的2米遠程采樣器系 統，可以把采樣器放在DUT 附近，實現最優秀的系統保真度。 這些模塊使用TDR階躍驅動一條線路(或在差分串擾中驅動一對線路)，同時使用另一條通道(或在差分串擾中使用另一個模 塊)監測第二條線路(或一對線路)，來檢定串擾。DSA8200主機 上的"上升時間濾波器"功能可以與TDR或串擾測量一起使用， 檢定邊沿速度較低的預計系統性能。泰克為80E04提供了可選 的2米擴展電纜，可以把模塊放在DUT附近，實現最優秀的系 統保真度。
所有模塊都有獨立入射階躍和接收機偏移校正功能，消除夾具 和探頭的影響，更快、更簡便地校正偏移。80E10 采樣模塊提 供了7 ps的采集上升時間，及高達50 GHz 的用戶可以選擇的 等效帶寬(50 GHz, 40 GHz 和30 GHz 設置)。80E08 的采樣帶 寬是30 GHz (用戶可以選擇30 GHz 和20 GHz 設置)，80E04 的采樣帶寬是20 GHz。P8018 單端和18 GHz P80318 差分可 變間距TDR手持式探頭提供了杰出的性能，保證簡便準確地測 量背板和封裝。
TDR 模塊匯總表
| 模塊 | 全部帶寬時的典型TDR 上升時間 | 帶寬性能*8 | 帶寬時的RMS 噪聲*8 | 遠程采樣器 | |
|---|---|---|---|---|---|
| 入射*7 | 反射*7 | ||||
| 80E10 | 12 ps | 15 ps | 50 GHz, 40 GHz,和30 GHz(用戶可以選擇) | 50 GHz: 600 μV40 GHz:370 μV 30 GHz: 300 μV |
是的, 全面集成 2 米電纜 |
| 80E08 | 18 ps | 20 ps | 30 GHz, 20 GHz (用戶可以選擇) |
30 GHz: 300 μV 20 GHz: 280 μV |
是的, 全面集成 2 米電纜 |
| 80E04 | 23 ps | 28 ps | 20 GHz | 600 μV |
否, 選裝80N01 2 米擴展電纜 |
*7 所示的值是保證值，斜體部分除外，斜體部分表示典型值。
*8 從.35 帶寬和上升時間乘積中計算得出。
電接口模塊：80E09、80E07、80E06、80E03和80E01
80E09 和80E07 是配有遠程采樣器的雙通道模塊，在60 GHz 帶寬時能夠實現低達450μVRMS的噪聲，在30 GHz帶寬時能夠 實現低達300μVRMS 的噪聲。每個小型遠程采樣器連接到2 米 電纜上，最大限度地降低電纜、探頭和夾具的影響，保證最優 秀的系統保真度。用戶可以選擇帶寬設置(在80E09上是60/40/ 30，在80E07 上是30/20)，提供了噪聲/ 帶寬的最佳平衡。
80E06 和80E01 分別是單通道70+ 和50 GHz 帶寬采樣模塊。 80E06提供了最寬的帶寬和最快的上升時間及世界一流的系統 保真度。80E06 和80E01 都提供了± 1.6 V 的杰出的最大工作 范圍。這兩個模塊都可以使用可選的2 米擴展電纜，保證杰出的系統保真度和測量靈活性。
80E03是雙通道20 GHz采樣模塊。80E03模塊提供了17.5 ps 或更低的采集上升時間。泰克為80 俄03 提供了可選的2 米擴 展電纜。
在與泰克80SJNB抖動、噪聲和BER分析軟件一起使用時，這 些模塊可以把抖動和噪聲分解成獨立的成分，洞察眼圖閉合的 底層成因，高度準確地計算BER和三維眼圖輪廓。在與82A04 相位參考模塊一起使用時，時基精度可以改善到最低200fsRMS 的抖動，加上300μVRMS 的本底噪聲和14 位分辨率，在測量中 保證了最高的信號保真度。
電接口模塊匯總表
| 電接口模塊 |
全帶寬時的階躍響應 (10% - 90%)*7 |
通道數量 | 帶寬*7*9 | 帶寬RMS 噪聲*7 | 遠程采樣器 |
|---|---|---|---|---|---|
| 80E09 | 5.8 ps | 2 | 60 GHz / 40 GHz / 30 GHz 用戶可以選擇) | 60 GHz: 450 μV 40 GHz:330 μV30 GHz: 300 μV | 是的, 全面集成的 2 米電纜 |
| 80E07 | 11.7 ps | 2 | 30 GHz / 20 GHz 用戶可以選擇) | 30 GHz: 300 μV20 GHz:280 μV | 是的, 全面集成的 2 米電纜 |
| 80E06 | 5.0 ps | 1 | 70+ GHz | 1.8 mV | 否, 選裝80N01 -2 米擴展電纜 |
| 80E03 | 17.5 ps | 2 | 20 GHz | 600 μV | 否, 選裝80N01 -2 米擴展電纜 |
| 80E01 | 7 ps | 1 | 50 GHz | 1.8 mV | 否, 選裝80N01 -2米擴展電纜 |
*7 所示的值是保證值，斜體部分除外，斜體部分表示典型值。
*9 目前淘汰型號與老版主機一起使用，但8200 系列主機不需要使用。
DSA8200 配套模塊
82A04 相位參考模塊
82A04 相位參考模塊增強了DSA8200 采樣示波器，把800 fsRMS的業內標準時基抖動性能改進到<200 fsRMS的超低時基抖 動。相位參考模塊的典型應用是采集和分析通信設備和系統中 的超高速光接口和電接口信號。82A04同時支持觸發操作模式 (與普通采集類似)和未觸發自由運行模式(所有定時信息都來自 客戶提供的時鐘，不需要觸發信號)。在沒有提供外部時鐘時， 該模塊可以容納80Cxx 模塊及80A05 或80A07 時鐘恢復模塊 的時鐘恢復輸出提供的時鐘信號。此外，82A04還支持SSC(擴 頻時鐘)操作。
80A05 電接口時鐘恢復模塊
80A05電接口時鐘恢復模塊支持電信號時鐘恢復，同時支持恢 復時鐘內部觸發功能。這個模塊對50 Mb/s - 4.25 Gb/s、大 約5-6 Gb/s 及9.953 Gb/s- 和12.5 Gb/s 范圍內所有最常用 的電氣標準，從串行數據流中恢復時鐘。該模塊接受單端信號 或差分信號作為輸入，為單端信號和差分信號提供時鐘恢復功 能。然后信號傳送到輸出連接器上(在輸入電平大約50% 時)， 然后可以連接到采樣模塊上，進行差分或單端采樣。為支持9. 953 Gb/s - 12.6 Gb/s 的標準速率，要求選項10G。80A05 和 80A07 還作為80C12 光接口采樣模塊的時鐘恢復模塊使用。
80A06 PatternSync 模塊
在與80SJNB 軟件結合使用時，80A06 PatternSync 觸發模塊 可以檢定1 Gb/s - 60 Gb/s 數據速率的高速串行設計的抖動、 噪聲和BER 性能。通過從任何數據相關時鐘中創建碼型觸發 器，包括恢復的時鐘、用戶提供的時鐘、子時鐘或超級時鐘， 它擴展了DSA8200采樣示波器的功能。PatternSync觸發模塊 可以編程支持最長223位的碼型，接受用戶提供的150 MHz - 12.5 GHz的時鐘信號。在使用80SJNB高級抖動、噪聲和BER 分析軟件包時，DSA8200 要求配有80A06 模塊。這個模塊可 以與80A04相位參考模塊結合使用，實現最佳的時基精度，或 采集SSC 下的信號(擴頻時鐘)。
80A07 時鐘恢復模塊
對100 Mb/s － 12.5 Gb/s 連續范圍內所有最常見的電氣標準， 80A07都從串行數據流中恢復時鐘。您可以從用戶界面或編程 界面中選擇自動鎖定功能，因此設計和測試工程師可以搜索和 鎖定沒有定義或未知數據速率的信號。該模塊支持單端信號或 差分信號作為輸入，為單端信號和差分信號提供時鐘恢復功 能。然后信號傳送到輸出連接器上，可以連接到采樣模塊上， 進行差分采樣或單端采樣。80A07提供了完整的配置能力和一 流的技術數據，是大多數串行數據標準首選的解決方案，因為 它提供了完美的穩定性、杰出的抖動和轉換速率容限，能夠從 極限信號或劣化信號中恢復時鐘，擁有無可比擬的PLL帶寬和 滾降形狀控制能力，可以實現黃金PLL 一致性測試或自定義
PLL 響應。80A07 還鎖定擴頻信號。此外，80A07 還可以作為 80C12 光接口采樣模塊的時鐘恢復模塊使用。
P80318 差分手持式TDR 探頭
P80318 是一種18 GHz 100 歐姆輸入阻抗差分TDR 手持式探 頭。這一探頭可以以高保真度測量差分傳輸?shù)淖杩埂?.5 mm - 4.2 mm 的可調節探頭間距，以適應各種差分線路間隔和阻抗 測量。P80318 探頭還包括兩條高精度SMA 電纜及并行控制線 路，為80A02 模塊提供EOS/ESD 保護控制功能。
P8018 單端手持式TDR 探頭
P8018手持式TDR探頭是一種20 GHz、50 歐姆輸入阻抗的單 端無源探頭，為電接口采樣、TDR電路板阻抗檢定和高速電接 口信號分析應用提供了高性能解決方案。P8018探頭還包括一 條高精度SMA 電纜和并行控制線，為80A02 模塊提供EOS/ ESD 保護控制功能。
80A02 EOS/ESD 保護模塊
80A02 EOS/ESD 保護模塊可以防止泰克電接口采樣模塊輸入 的采樣電橋因電路板和電纜的電荷過壓(EOS)和靜電破壞(ESD) 而受到損壞。80A02 主要用于DUT 中可能存儲大量的靜電放 電的電接口TDR 電路板測試和電纜測試。在與配套P8018 20 GHz單端手持式探頭或P80318差分手持式探頭(這兩個探頭都 有探針壓力衰減功能)一起使用時，80A02提供了一種卓越的技 術和性能功能，為采集的電信號和TDR 測量提供電接口模塊 EOS/ESD 保護(差分應用要求兩個80A02 模塊
80A03 TekConnect 探頭接口模塊
80A03為最多兩只泰克P7000系列探頭提供探頭供電和控制功 能。80A03 通過示波器供電，不要求用戶調節或外部電源線。 一個電接口采樣模塊可以直接插入80A03上的插槽中，提供最 佳的系統保真度和較短的信號路徑。通過使用80A03，設計人 員可以利用泰克業內領先的有源探頭和差分探頭，測量SMD針 腳上的信號及其它極具挑戰性的電路特點。
SlotSaver 小型模塊擴展電纜
可以使用這條電纜，供電及運行一個80A01*9、80A02或80A06 配套模塊，而不需占用小型主機插槽。SlotSaver擴展電纜插入 主機上的‘Trigger Power’連接器或大多數電接口采樣模塊上 的‘Probe Power’連接器。
*9 目前淘汰型號與老版主機一起使用，但8200 系列主機不需要使用。
DSA8200 應用軟件
80SJNB 高級抖動、噪聲、BER 和串行數據分析(SDLA)
軟件
80SJNB 通過隔離抖動和噪聲，加快了識別水平眼圖閉合和垂 直眼圖閉合底層成因的速度。由于查看抖動和噪聲構成成分的 獨特洞察能力，80SJNB 提供了異常準確、完整的BER 計算和 眼圖輪廓分析功能。
80SJNB 通過隔離抖動和噪聲，加快了識別水平眼圖閉合和垂 直眼圖閉合底層成因的速度。由于查看抖動和噪聲構成成分的 獨特洞察能力，80SJNB 提供了異常準確、完整的BER 計算和 眼圖輪廓分析功能。 此外，該軟件提供了第一套為解決現代串行數據鏈路設計問題 研制的功能：FFE 或DFE 均衡，通道仿真，支持夾具反嵌，及 全面支持SSC- 擴頻時鐘。通過把抖動、噪聲和BER分析功能 與DSA8200 的模塊化靈活性、完善的性能和無可比擬的信號
保真度結合起來，您可以獲得理想的解決方案，進行下一代高 速串行數據設計檢驗和一致性測試。80SJNB 必須使用80A06 PatternSync模塊，在每個完整的碼型上創建一個觸發脈沖。這 個模塊既可以與82A04 相位參考模塊一起使用，以增強精度， 也可以不與80A04相位參考模塊一起使用，具體取決于用戶要 求。SSC在30?3 kHz時的最大幅度是5000 ppm (6000 ppm)。 當前版本V2.1 80SJNB支持保存和調用完整的信號描述。另 外還增加了新的測量項目DDPWS (數據相關脈寬收縮)及相應 圖表。80SJNB 還支持發射機波形色散代價(TWDP)測量(從www.tektronix.com下載免費的U80TWDP_LRM 工具)。
80SJNB 抖動和噪聲分析測量
抖動分析
| 測量 | 說明 |
|---|---|
| TJ at BER | 指定BER 時的總抖動 |
| RJ | 隨機抖動 |
| RJ(h) | 隨機抖動的水平成分 |
| RJ(v) | 隨機抖動的垂直成分 |
| RJ(d-d) | 根據雙Dirac 模型確定的隨機抖動 |
| DJ | 確定性抖動 |
| DDJ | 數據相關抖動 |
| DDPWS | 數據相關脈沖寬度收縮 |
| DCD | 占空比失真 |
| DJ(d-d) | 雙Dirac 模型中計算得出的確定性抖動 |
| PJ | 周期性抖動 |
| PJ(h) | 周期性抖動的水平成分 |
| PJ(v) | 周期性抖動的垂直成分 |
| EO at BER | 指定BER 時的水平眼圖張開程度 |
| SSC 幅度 | SSC 調制幅度，單位為ppm |
| SSC 頻率 | SSC 調制頻率，單位為ppm(曲線：詳情請參閱80SJNB) |
80SJNB 噪聲分析
| 測量 | 說明 |
|---|---|
| RN | 隨機噪聲 |
| RN(v) | 隨機噪聲的垂直成分 |
| RN(h) | 隨機噪聲的水平成分 |
| DN | 確定性噪聲 |
| DDN1 | 邏輯電平1 上的數據相關噪聲 |
| DDN0 | 邏輯電平0 上的數據相關噪聲 |
| PN | 周期性噪聲 |
| PN(v) | 周期性噪聲的垂直成分 |
| PN(h) | 周期性噪聲的水平成分 |
| EO@BER | 指定BER 時的垂直眼圖張開程度 |
新: 80SJNB Advanced 支持：
- FFE (前饋平衡)，支持100 個分接點
- DFE (判定反饋平衡)，支持40 個分接點
- 濾波器，支持夾具線性濾波反嵌發射機平衡 支持對一階諧波頻率損耗>30 dB 的通道進行通道仿真
IConnect® 信號完整性TDR 和S 參數軟件
IConnect® S 參數軟件在DSA8200 TDR 平臺上運行，為測量 數字設計中的S參數、進行信號完整性分析和互連一致性測試 提供了最經濟、吞吐量最高的方法，與相似帶寬的VNA 相比， 使成本節約達5 0%，明顯加快了測量速度。您還可以利用 IConnect® S 參數命令行界面，其自動進行S 參數測量，使用 TDR儀器執行一整套生產測試，明顯降低測量時間，提高測量 可重復性。
使用參考源(開路、短路或直傳)和可選的50歐姆負荷可以簡化 S 參數的測量校準，從而可以輕松地完成測量、夾具反嵌及消 除參考平面影響。Touchstone文件格式輸出可以簡便地共享S 參數文件，進一階躍行數據分析和仿真。
泰克提供多個真正差分TDR模塊，這些模塊與IConnect®相結 合，以50 GHz 的帶寬及高達-70 dB 的動態范圍提供了S 參 數測量功能。這種性能超過了串行數據分析、數字設計和信號 完整性應用的要求，串擾精度達到1% (-40 dB)，而電接口一 致性測試模板要求的測量范圍一般為-10 到-30 dB。
IConnect®軟件可以迅速簡便地從TDR/T或VNA S參數測量中 直接為PCB、柔性電路板、連接器、電纜、封裝、插座和I/O 緩沖輸入生成SPICE 和IBIS 模型。IConnect® 可以顯示數字系 統中的眼圖劣化、抖動、損耗、串擾、反射和振鈴。IConnect® 線性仿真技術允許設計人員把多條互連通道連接起來，評估整 個通道的整體時域和頻域性能及眼圖。IConnect® 大幅度簡化 了互連鏈路、均衡和“加重”元件設計的信號完整性分析，同 時簡化了采用發射機和接收機的互連鏈路的分析工作。
特點
信號采集
采集模式
| 模式 | 采樣(正常), 包絡和平均。 |
|---|---|
| 容納的采樣模塊數量 | 最多四個雙通道電接口采樣模塊; 最多兩個光接口采樣模塊。(單通道模塊和雙通道模塊都適合 用于與插槽相關的兩條通道)。 |
| 如果使用只要求供電的模塊之外的任何模塊填充Ch 1/Ch 2 大型插槽，會置換Ch 1/Ch 2 小 型插槽的功能；如果使用只要求供電的模塊之外的任何模塊填充Ch 3/Ch 4 大型插槽，會置 換Ch 3/Ch 4 小型插槽的功能。 | |
| 同時采集的輸入數 | 最多八條通道。 |
捕獲特點
| 特點 | 說明 |
|---|---|
| 垂直系統 | |
| 上升時間/ 帶寬 | 取決于使用的采樣模塊。 |
| 垂直分辨率 | 在采樣模塊的動態范圍上14 位。 |
| 水平系統 | |
| 提供了四種時基模式： | |
| 觸發的相位參考*10 時基模式 | 從用戶提供的信號或時鐘恢復信號中提取的定時信息明顯改善了觸發采集的時基精度和抖動性 能。與傳統時基一樣，水平位置參考觸發信號。 |
| Free Run 相位參考*10 時基模式 | 所有定時基于相位參考信號；精度和抖動同上；不需要觸發，相應地，其與觸發信號沒有定時關系。 |
| 短期優化的順序*11 時基模式 | 在沒有外部相位參考信號的情況下，為采集提供了最優秀的短延遲性能。 |
| 鎖定到10 MHz 參考順序時 | 沒有外部相位參考信號的情況下，為采集提供了最優秀的長延遲性能。鎖定可以選擇“鎖定內 部10 MHz”和“鎖定外部10 MHz”，以實現最高的頻率精度。 |
| 主視圖和放大視圖時基 | 100 fs/div - 5 ms/div，采用1-2-5 序列或100 fs 增量。 |
| 最大觸發速率 | 200 kHz；相位參考模式下：50 kHz。 |
| 典型采集速率 | 每條通道150 ks/s (標準順序時基); 50 ks/s (相位參考模式)。 |
| 時間間隔精度(標準時基)和定時偏差(相位參考模式) | |
| 相位參考時基：已觸發 | 相對于相位參考信號的最大定時偏差： |
| 在觸發事件后水平位置： | |
| >40 ns | 0.2% 的相位參考信號周期 (典型值) |
| ≤ 40 ns | 0.4% 的相位參考信號周期 (典型值) 注：性能取決于為相位參考模塊提供的穩定時鐘。SSC 下的性能較低，取決于調制形狀。 |
| 相位參考時基：Free Run | 相對于相位參考信號的最大定時偏差：0.1% 的相位參考信號周期或更好 (典型值) |
| 順序時基*11 | |
| 時間間隔精度，水平標度： | |
| <21 ps/div | 1 ps + 1% 的間隔。 |
| ≥21 ps/div | 8 ps + 0.1% 的間隔 (短期優化模式)。 |
| 8 ps + 0.01% 的間隔 (鎖定到10 MHz 模式)。 | |
| 提供的水平偏移校正范圍(僅順序時基) | 在任何單獨通道上為-500 ps 到+100 ns，增量為100 fs。 |
| DSA8200 記錄長度 | 20, 50, 100, 250, 500, 1000, 2000 或4000 個樣點。 提供的更長記錄如下： |
| 帶有IConnect® 的DSA8200記錄長度 | 1,000,000 點。 |
| 帶有80SJNB 抖動、噪聲和BER分析軟件的DSA8200 記錄長度 | 3,200,000點。 |
| 波形數據庫 | 4 條高達4G 波形樣點的獨立累積的波形記錄。可變波形數據庫模式，在4 個波形數據庫中， 每個波形數據庫上提供了真正先進先出的2000 個波形。 |
| 放大視圖 | 除主時基外，DSA8200 還支持兩個放大視圖。這些放大圖使用單獨的時基設置獨立采集，實 現的時間/ 格時基刻度要等同于或高于主時基。 |
*10 在使用82A04 相位參考模塊時
*11 傳統模式- 不使用82A04 相位參考模塊。
觸發系統
觸發源
外部直接觸發。
外部預定標的觸發。
內部時鐘觸發：內部連接到直接觸發。
來自光接口采樣模塊及來自80A05 或80A07 電接口時鐘恢復 模塊的時鐘恢復觸發；來自內部連接的模塊的信號(預定標，高 于2.7 Gb/s)。
相位參考*10 時基在Free Run 模式下支持在沒有觸發信號的情
況下進行采集。
*10 在使用82A04 相位參考模塊時。
| 觸發靈敏度 | |
| 外部直接觸發輸出 | 50 mV, DC - 4 GHz (典型值)。 |
| 100 mV, DC - 3 GHz (保證值)。 | |
| 觸發電平范圍 | ±1.0 V |
| 觸發輸入范圍 | ±1.5 V |
| 觸發抑制 | 5 μs - 100 ms 可以調節, 以0.5 ns 遞增。 |
| 外部觸發門 (可選) | TTL 邏輯1 啟用觸發門, TTL 邏輯0 禁用觸發門, 最大非破壞輸入電平± 5 V。 |
| 預定標的觸發輸入 | 200 mVp-p - 800 mVp-p, 2 - 12.5 GHz (保證值)。 |
| 時基抖動 | |
| 相位參考*12 時基 | 采用f ≥ 8 GHz, 0.6 V ≤ VREF ≤ 1.8 V 相位參考信號時, 10 GHz 或更快的采集模塊上的 典型系統抖動為200 fsRMS。 |
| 抖動：在DSA8200 主機中, 采用2 GHz ≤ f ≤ 8 GHz, 0.6V ≤ VREF ≤ 1.8 V 相位參考信號時, 10 GHz 或更快的采集模塊上的典型系統抖動為280 fsRMS。 | |
| 在抖動提高時，相位參考時基保持在100 mV (典型值)。 | |
| 為短期抖動優化的序列模式 | 800 fsRMS +5 ppm 的位置 (典型值) |
| 1.2 psRMS +10 ppm 的位置 (最大值)。 | |
| 鎖定到10 MHz 參考順序模 | 1.6 psRMS +0.04 ppm 的位置 (典型值)。 |
| 2.5 psRMS +0.01 ppm 的位置 (最大值)。 | |
| 內部時鐘 | 25-200 kHz 可以調節 (驅動TDR, 內部時鐘輸出和校準器)。 |
*12 在使用80A04 相位參考模塊時，SSC 下的性能較低，取決于調制形狀、時鐘恢復設置和線纜長度。
顯示特點
| 觸摸屏顯示器 | 264 mm/10.4 英寸對角線長度, 彩色。 |
| 顏色 | 16,777,216 (24 位) |
| 視頻分辨率 | 640 水平顯示像素 x 480 垂直顯示像素。 |
| 監視器類型 | LCD |
數學運算/ 測量
| 特點 | 說明 |
|---|---|
| 系統測量 | 在可選逐個測量顯示統計功能(最小值, 最大值, 中間值和標準偏差)時，DSA8200支持同時進行 最多8 項測量，每秒更新三次。 |
| 測量集 | 自動測量，包括RZ、NRZ 和脈沖信號類型及 下述類型： |
| 幅度測量 | 高, 低, 幅度, 最大值, 中間值, 最小值, +寬度, 眼 高, 眼圖張開系數, 脈沖對稱性, 峰到峰值, P-P, OMA, +過沖, -過沖, 平均值, +占空比, 周期中 間值, RMS, 周期RMS, AC RMS, 增益, 消光比 (比率, %, dB), 抑制比(比率, %, dB), 峰到峰噪 聲, RMS 噪聲, Q 系數, SNR, 平均光學功率 (dBm, watts), OMA。 |
| 定時測量 | 上升時間, 下降時間, 周期, 位速率, 位時間, 頻 率, 交叉(%, 電平, 時間), +Cross, -Cross, 抖動 (P-P, RMS), 眼寬, + 寬度, - 寬度, 突發寬度, + 占空比, - 空比, 占空比失真, 延遲, 相位。 |
| 區域測量 | 區域, 周期區域。 |
| 光標 | 點, 豎條和橫條光標。 |
| 波形處理 | 可以使用下述數學函數定義和顯示最多8 個數 學運算波形：加, 減, 乘, 除, 平均, 差分, 指數, 積分, 自然對數, 對數, 幅度, 最小值, 最大值, 平 方根和濾波。此外，還可以在數學運算波形定義 中使用測量值。 |
|
模板測試- 除另行注明 外，支持標準 |
可以使用用戶自定義模板(一種新的固件功能)， 作為可以使用固件加載的文件，分配新模板、泰 克出廠時創建的模板、NRZ模板、更新模板。用 戶自定義模板允許用戶創建(通過UI 或PI)自己 的模板。對大多數應用，可以從下面列出的預先 定義的內置模板中找到相應的模板：
|
| STM-0/OC-1 51 Mb/s | |
| STM-1/OC-3 155 Mb/s | |
| STM-4/OC-12 622 Mb/s | |
| STM-16/OC-48 2.488 | |
| STM-64/OC-192 9.953 | |
| STM-256/OC-768 39.813 | |
| FEC 2.666 2.666 | |
| FEC 10.66 10.664 | |
| FEC 10.709 | |
| FEC 11.100 | |
| FEC 27.739 Gb/s (100GBase-LR4 100GBase-ER4) | |
| FEC 42.66 42.657 | |
| FEC 43 Gb/s G.709 43.018 | |
| FC-10 G 10.5188 – 僅光接口。 | |
| FC-16 17.0 - 光接口和電接口。 | |
| FC-133 132.813 Mb/s - 光接口和電接口。 | |
| FC-266 265.6 Mb/s - 光接口和電接口。 | |
| FC-531 531.2 Mb/s - 光接口和電接口。 | |
| FC-1063 1.063 - 光接口和電接口。 | |
| FC-2125 2.125 - 光接口和電接口。 | |
| FC-4250 4.250 - 光接口和電接口。 | |
| FC-8500 8.500 - 光接口和電接口。光接口 10GFC, FEC 11.3*6 | |
| 10 G BASE-X4 3.125 | |
| 10 G BASE-W 9.953 | |
| 10 G BASE-R 10.313, FEC 11.1, 8.5 GFC | |
| 40GBase-LR4 41.25 OTU3+ 44.50 Gb/s 4x10G LAN PHY | |
| 100G Base-LR4和 100GBase-ER4 25.781 Gb/s | |
| InfiniBand 2.500 - 光接口和電接口。 | |
| 千兆位以太網 1.250 | |
| 千兆位以太網 2.5 Gb/s | |
| XAUI, XFI | |
| PCI-Express 2.5G | |
| PCI-Express 5.0G | |
| SAS XR 3.0G | |
| SAS XR AASJ 3.0G | |
| SATA G1Tx 1.5G | |
| SATA G1Rx 1.5G | |
| SATA G2Tx 3.0G | |
| SATA G2Rx 3.0G | |
| SATA G3Tx 6.0G | |
| SATA G3Rx 6.0G | |
| Rapid I/O 1.25G | |
| Rapid I/O 2.50G | |
| Rapid I/O 3.125 |
*6 8.5GFC 濾波器草議版本。T11 委員會在2008 年4 月會議上重新定義了這個 濾波器。T11 委員會在2009 年4 月定義的新型8.5GFC 濾波器與10BASE-R 10.313G 濾波器完全相同，只用于80C12 選項10G 模塊；標為10BASE-R。
光接口采樣模塊特點
(詳情請參閱光接口采樣模塊用戶手冊)
光接口采樣模塊特點
| 型號 | 應用類型 | 標準和支持的濾波速率*13 | 輸入通道數量 | 有效波長范圍波 | 校準的波長 |
|---|---|---|---|---|---|
| 80C07B | 支路數據通信/ 電信 | 標配:OC-48/STM-16 (2.488 Gb/s),Infiniband SDR, 2 GbE (2.500 Gb/s);選配(選擇任意兩個): OC-3/STM-1(155 Mb/s), OC-12/STM-4 (622 Mb/s), 光纖通道 (1.063 Gb/s), GbE (1.250 Gb/s), 2G 光纖通道 (2.125 Gb/s) | 1 | 700 nm - 1650 nm | 780 nm, 850 nm, 1310 nm, 和 1550 nm (±20 nm) |
| 80C08C | 10 Gb/s 數據通信/電信 | OC-192/STM-64 (9.953 Gb/s), 10GBASE-W (9.953 Gb/s), 10GBASE-R, 40GBase-R4, 100GBase-SR10 (10.31 Gb/s), 10G 光纖通道 (10.52 Gb/s), ITU-T G.975 FEC (10.664 Gb/s), ITU-T G.709 (10.709 Gb/s), 10 GbE FEC (11.1 Gb/s), 10 GFC FEC (11.3 Gb/s), 10GBASE-LRM, 40GBASE-SR4, 100GBASE-SR10, 40GBASE-LR4 |
1 | 700 nm - 1650 nm | 780 nm, 850 nm, 1310 nm, 和 1550 nm (±20 nm) |
| 80C10B | 100 Gb/s 和40 Gb/s 電信和數據通信 | OC-768/STM-256 (39.813 Gb/s), OTU3, VSR-2000 FEC (43.018 Gb/s), OTU3 (44.5 Gb/s), 40GBase-LR (41.25 Gb/s), 100GBase-R4 (25.781 Gb/s), and 100GBase-R4 FEC (27.739 Gb/s) | 1 | 1310 nm 和1550 nm | 1310 nm 和1550 nm (±20 nm) |
| 80C11 | 10 Gb/s 數據通信/ 電信 | OC-192/STM-64 (9.953 Gb/s), 10GBASE-W (9.953 Gb/s), 10GBASE-R, 40GBase-LR4 (10.31 Gb/s), 10G 光纖通道(10.52 Gb/s), ITU-T G.975 FEC (10.664 Gb/s), ITU-T G.709 (10.709 Gb/s), 10 GbE FEC (11.1 Gb/s), 10 GFC FEC (11.3 Gb/s), 40GBASE-LR4 | 1 | 1100 nm 和1650 nm | 1310 nm 和 1550 nm (±20 nm) |
| 80C12 | 1 - 8.5 Gb/s數據通信/ 電信 | 光纖通道 (1.063 Gb/s), 2G 光纖通道 (2.125 Gb/s), 4G 光纖通道 (4.250 Gb/s), 10GBase-X4 (3.125 Gb/s), 8G光纖通道 (8.50 Gb/s)*6, 10GFC-X4 (3.1875 Gb/s), VSR5-3318 (3.318 Gb/s), 1x Infiniband SDR (2.5 Gb/s), 10GBASE-LRM, 40GBASE-SR4, 100GBASE-SR10, 40GBASE-LR4 | 1 | 700 nm- 1650 nm | 850 nm, 1310 nm, 和 1550 nm (±20 nm) |
| 10 Gb/s 數據通信/ 電信 | OC-192/STM-64 (9.953 Gb/s), 10GBASE-W (9.953 Gb/s), 10GBASE-R*6, 40GBase-R4, 100GBase-SR10 (10.31 Gb/s), 10G光纖通道 (10.52 Gb/s), ITU-T G.975 FEC (10.664 Gb/s), ITU-T G.709 (10.709 Gb/s), 10 GbE FEC (11.1 Gb/s), 10 GFC FEC (11.3 Gb/s) | ||||
| 80C25GBE | 100 Gb/s 數據通信 | 100GBASE-LR4 (25.781, FEC 27.739), 100GBASE-ER4 (25.781, FEC 27.739) | 1 | 1310 nm 和 1550 nm | 1310 nm 和 1550 nm (±20 nm) |
*6 8.5GFC 濾波器草議版本。T11 委員會在2008 年4 月會議上重新定義了這個濾波器。T11 委員會在2009 年4 月定義的新型8.5GFC 濾波器與10BASE-R 10.313G 濾波器完全相同，只用于80C12 選項10G 模塊；標為10BASE-R。
*13 所示帶寬為保證值，斜體部分除外，斜體表示典型值。80C08C、80C012：帶寬和光學濾波器適用于OMA ≤ 500uW (1550/1310 nm)、OMA ≤ 860uW (850 nm)、 OMA ≤ 1020uW (780 nm)。
注: 詳情請參閱光接口采樣模塊用戶手冊。
光接口采樣模塊特點 (續)
| 型號 | 型號時鐘恢復(可選) | 時鐘恢復輸出 | 未濾波的 光帶寬*13 | 絕對最大非破壞光輸入 | 光纖內徑光輸入 |
|---|---|---|---|---|---|
| 80C07B | 選項 CR1: 155 Mb/s, 622 Mb/s, 1.063 Gb/s, 1.250 Gb/s, 2.125 Gb/s, 2.488 Gb/s, 2.500 Gb/s, 2.666 Gb/s | + 時鐘, + 數據 | 2.5 GHz | 5 mW 平均值;在相對響應度最高的 波長上峰值功率為10 mW | 62.5 μm/125 μm多模 |
| 80C08C |
選項CR1: 9.953 Gb/s, 10.31 Gb/s; 選項CR2: 10.31 Gb/s, 10.52 Gb/s; 選項CR4: Continuous from 9.8 Gb/s to 12.6 Gb/s |
時鐘, 數據/16 | 10 GHz | 1 mW 平均值; 在相對響應度最高的波長上峰值功率為10 mW | 62.5 μm/125 μm多模 |
| 80C10B*13 | 80 GHz | 20 mW 平均值; 在相對響應度最高的波長上峰值功率為60 mW | 9 μm/125 μm單模 | ||
| 80C11 |
選項 CR1: 9.953 Gb/s; 選項 CR2: 9.953 Gb/s, 10.664 Gb/s; 選項 CR3: 9.953 Gb/s, 10.709 Gb/s; 選項 CR4: Continuous between 9.8 Gb/s to 12.6 Gb/s |
CR1:時鐘, 時鐘/16,數據; CR2, CR3 CR4: 時鐘, 時鐘/16 |
28 GHz | 5 mW 平均值; 在相對響應度最高的波長上峰值功率為10 mW | 9 μm/125 μm單模 |
| 80C12 | Provided by 80A05 or 80A07 (sold separately) | 電接口信號輸出 |
9 GHz (對選項10G之外的所有選項) 10 GHz (對選項10G) |
1 mW 平均值;在相對響應度最高的波長上峰值功率為10 mW | 62.5 μm/125 μm多模 |
*13 所示帶寬為保證值，斜體部分除外，斜體部分表示典型值。80C08C、80C012：帶寬和光學濾波器適用于OMA ≤ 500uW (1550/1310 nm)、OMA ≤ 860uW (850 nm)、 OMA ≤ 1020uW (780 nm)。
光接口采樣模塊特點 (續)
| 型號 | 光回波損耗 | 支持的 光纖輸入 | RMS 光噪聲(典型值) | RMS 光噪聲 (最大值) | 獨立通道偏移校準 | ||
|---|---|---|---|---|---|---|---|
| 80C07B |
>14 dB (多模) >24 dB (單模) |
單模或 多模 | 0.50 μW 在 155 Mb/s, 622 Mb/s, 1063 Mb/s, 125 Mb/s;時，0.70 μW在 2.488/2.500 Gb/s時 | 1.0 μW 在155 Mb/s, 622 Mb/s, 1063 Mb/s, 125 Mb/s;時;1.5 μW 在 2.488/2.5 Gb/s時; | 標配 | ||
| 80C08C |
>14 dB (多模) >24 dB (單模) |
單模或 多模 | 1.7 μW在所有濾波器速率時(1550/1310 nm, no CR) | 3.0 μW 在所有濾波器速率時;(1550/1310 nm) | 標配 | ||
| 80C10B | >30 dB | 單模 | 1310 nm | 1550 nm | 1310 nm | 1550 nm | 標配 |
|
21 uW (25.8, 27.7 Gb/s) 26 uW (30 GHz) 28 uW (39.8 Gb/s - 43.0 Gb/s) 44 uW (65 GHz) 72 uW (80 GHz) |
15 uW (25.8, 27.7 Gb/s) 19 uW (30 GHz) 20 uW (39.8 Gb/s - 43.0 Gb/s) 33 uW (65 GHz) 55 uW (80 GHz) |
38 uW (25.8, 27.7 Gb/s) 45 uW (30 GHz) 50 uW (39.8 Gb/s - 43.0 Gb/s) 75 uW (65 GHz) 130 uW (80 GHz) |
28 uW (25.8, 27.7 Gb/s) 35 uW (30 GHz) 38 uW (39.8 Gb/s - 43.0 Gb/s) 60 uW (65 GHz) 105 uW (80 GHz) | ||||
| 80C11 | >30 dB | 單模 |
5.5 μW在 在所有濾波器速率時; 10.0 μW在 20 GHz 20.0 μW 在30 GHz |
8.0 μW 在所有濾波器速率時; 14.0 μW at 20 GHz 30.0 μW at 30 GHz |
標配 | ||
| 80C12 |
>14 dB (多模) >24 dB (Single Mode) |
單模或多模 |
1.3 μW ((除選項10G 以外的所有濾波器)) 2.4 μW (全部帶寬和選項10G 濾波) |
2.5 μW ((除選項10G 以外的所有濾波器)) 5.0 μW (全部帶寬和選項10G 濾波) |
標配 | ||
| 80C25GBE | >30 dB | 單模 | 1310 nm | 1550 nm | 1310 nm | 1550 nm | 標配 |
|
21 uW (25.8, 27.7 Gb/s) 44 uW (65 GHz) |
15 uW (25.8, 27.7 Gb/s) 33 uW (65 GHz) |
38 uW (25.8, 27.7 Gb/s) 75 uW (65 GHz) |
28 uW (25.8, 27.7 Gb/s) 60 uW (65 GHz) | ||||
光接口采樣模塊特點 (續)
| 型號 | 偏置功能 | 功率計 | 功率計功率計范圍 | 功率計精度 | 功率計精度模板測試 光靈敏度*14 |
|---|---|---|---|---|---|
| 80C07B | 標配 | 標配 | +4 dBm 到 -30 dBm | 5% 的讀數 | -22 dBm, 在155 Mb/s, 622 Mb/s 時;-20 dBm, 在 2488/2500 Mb/s 時 |
| 80C08C | 標配 | 標配 | 0 dBm 到 -30 dBm | 5% 的讀數 | -16 dBm, 在所有 濾波器速率時 |
| 80C10B, 80C25GBE | 標配 | 標配 | +13 dBm 到 -21 dBm | 5% 的讀數 | 25.8 和27.7 Gb/s: -8 dBm (1550 nm)和 -7 dBm (1310 nm); 39.813 - 43.018 Gb/s: -7 dBm (1550 nm)和 -6 dBm (1310 nm) |
| 80C11 | 標配 | 標配 | +4 dBm 到 -30 dBm | 5% 的讀數 | -10 dBm, 在所有濾波器速率時; -7 dBm, 在20 GHz 時; -4 dBm, 在30 GHz 時 |
| 80C12 | 標配 | 標配 | 0 dBm 到 -30 dBm | 5% 的讀數 | --19 dBm (除選項10G 以外的所有選項) -14 dBm (對選項10G) |
*14 Smallest power level for mask test. Values represent theoretical typical sensitivity of NRZ eyes for comparison purposes. Assumes instrument peak-peak noise consumes most of the mask margin.
光接口采樣模塊特點(續)
| 模塊 | 消光比校準精度(選項01 ER 已校準)*15 | ||
|---|---|---|---|
|
參考濾波器 范圍 [Gb/s] |
可重復性 (典型值) (對 身及其它 80Cxx- 選項01) |
精度 | |
| 80C07B | - | 沒有選項 | |
| 80C08C | 9.9…11.3 | ±0.6% (-0.39 dB/+0.42 dB at 12 dB) | ±1.2% (-0.76 dB/+0.92 dB at 12 dB) |
| 80C10B | - | 沒有選項 | |
| 80C11 | 9.9…11.3 | ±0.6% (-0.39 dB/+0.42 dB at 12 dB) | ±1.2% (-0.76 dB/+0.92 dB at 12 dB) |
*15 低消光比信號( ER ≤ 6 dB): 信號通過802.3ae 之類的模板(根據位速率進行 水平縮放); 模板中有105 個樣點。高消光比信號(ER > 6 dB): 信號通過OC- 192 之類的模板(根據位速率進行水平縮放); 模板中有105 個樣點。
TDR 系統(僅80E10, 80E08, 80E04)
| 特點 | 80E10 | 80E08 | 80E04 |
|---|---|---|---|
| 通道 | 2 | 2 | 2 |
| 輸入阻抗 | 50 Ω 標稱值 | 50 Ω 標稱值 | 50 Ω 標稱值 |
| 通道輸入連接器 | 1.85 mm | 2.92 mm | 3.5 mm |
| 帶寬 | 50 GHz | 30 GHz | 20 GHz |
| TDR 階躍幅度 | 250 mV (可以反轉任意階躍的極性) | 250 mV (可以反轉任意階躍的極性) | 250 mV (可以反轉任意階躍的極性) |
| TDR 系統 反射 上升時間 | 15 ps | 20 ps | 28 ps |
| TDR 系統 入射 上升時間 | 12 ps | 18 ps | 23 ps |
| TDR 階躍偏移 校正范圍 | ±250 ps | ±250 ps | ±50 ps |
| TDR 采樣器 偏移校正范圍 | ±250 ps | ±250 ps | +100 ns - 500 ps (僅在校正插槽 偏移時) |
| TDR 階躍最大 重復率 | 200 kHz | 200 kHz | 200 kHz |
光接口采樣模塊的物理特點
| 型號 | 外觀尺寸 (毫米/ 英寸) | 重量 (公斤/ 磅) | ||
|---|---|---|---|---|
| 寬 | 高 | 厚 | 凈重 | |
| 80C07B | 165/6.5 | 25/1.0 | 305/12.0 | <1.36/<3.0 |
| 80C08C | 165/6.5 | 25/1.0 | 305/12.0 | <1.22/<2.7 |
| 80C10B | 165/6.5 | 25/1.0 | 305/12.0 | <2.61/<5.75 |
| 80C11 | 165/6.5 | 25/1.0 | 305/12.0 | <1.22/<2.7 |
| 80C12 | 165/6.5 | 25/1.0 | 305/12.0 | <2.61/<5.75 |
| 80C25GBE | 165/6.5 | 25/1.0 | 305/12.0 | <2.61/<5.75 |
電接口采樣模塊特點
| 型號 | 應用類型 | 通道數量 | 輸入阻抗 | 輸入阻抗通道輸入連接器 | 帶寬*16 |
|---|---|---|---|---|---|
| 80E10 | 真正差分TDR,S 參數和問題隔離 | 2 | 50 ±1.0 Ω | 1.85 mm 母頭, 包括到2.92 mm 的高精度適配器,支持50 歐姆SMA 端接 | 50/40/30 GHz*8,*17 |
| 80E09 | 高頻率, 低噪聲 信號采集和抖動 檢定 | 2 | 50 ±1.0 Ω | 1.85 mm 母頭, 包括到2.92 mm 的高精度適配器,支持50 歐姆SMA 端接 | 60/40/30 GHz*8,*17 |
| 80E08 | 真正差分TDR 和S 參數 | 2 | 50 ±1.0 Ω | 2.92 mm 母頭 | 30/20 GHz*8,*17 |
| 80E07 | 為檢定抖動實現噪聲/ 性能的最佳平衡 | 2 | 50 ±1.0 Ω | 2.92 mm 母頭 | 30/20 GHz*8,*17 |
| 80E06 | 高速電接口設備檢定 | 1 | 50 ±0.5 Ω | 1.85 mm 母頭, 包括到2.92 mm 的高精度適配器,支持50 歐姆SMA 端接 | 70+ GHz |
| 80E04 | TDR 阻抗和串擾 檢定 | 2 | 50 ±0.5 Ω | 3.5 mm 母頭 | 20 GHz*8 |
| 80E03 | 設備檢定 | 2 | 50 ±0.5 Ω | 3.5 mm 母頭 | 20 GHz*8 |
| 80E01 | 高頻率, 高最大工作范圍信號采集 | 1 | 50 ±0.5 Ω | 2.4 mm 母頭, 包括到2.92 mm 的高精度適配器,支持50 歐姆SMA 端接 | 50 GHz |
*8 從.35 帶寬和上升時間乘積中計算得出。
*16 所示的值是保證值，斜體部分除外，斜體部分表示儀器一般可以實現的沒有保證的特性值。
*17 用戶可以選擇。
電接口采樣模塊特點 (續)
| 型號 |
型號上升時間 (10-90%) |
動態范圍 | 偏置范圍 | 最大操作電壓 | 最大非破壞電壓,DC+ACp-p | 垂直數字化位數 |
|---|---|---|---|---|---|---|
| 80E10 | 7 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全標 |
| 80E09 | 5.8 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全標 |
| 80E08 | 11.7 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全標 |
| 80E07 | 11.7 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全標 |
| 80E06 | 5.0 ps*18 | 1.0 Vp-p | ±1.6 V | ±1.6 V | 2.0 V | 14 位全標 |
| 80E04 | ≤17.5 ps | 1.0 Vp-p | ±1.6 V | ±1.6 V | 3.0 V | 14 位全標 |
| 80E03 | ≤17.5 ps | 1.0 Vp-p | ±1.6 V | ±1.6 V | 3.0 V | 14 位全標 |
| 80E01 | 11.7 ps*8 | 1.0 Vp-p | ±1.6 V | ±1.6 V | 2.0 V | 14 位全標 |
*8 從.35 帶寬和上升時間乘積中計算得出。
18 從公式“上升時間 = 0.35/(典型帶寬)”中計算得出。
電接口采樣模塊特點 (續)
| 型號 | 型號垂直靈敏度范圍 | DC 垂直電壓 精度, 單點, 在補償溫度± 2℃ |
典型階躍響應畸變 | RMS 噪聲*7 |
|---|---|---|---|---|
| 80E10 | 10 mV- 1.0 V 全標 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在階躍跳變前 10 ns - 20 ps 的區域上; +6%, -10% 或更低, 在階躍跳變后第一個400 ps 上; +0%, -4% 或更低, 在階躍跳變后 400 ps-3 ns 的區域上;+1%, -2% 或更低, 在階躍跳變后3 ns - 100 ns 的區域上; ± 1%,在階躍跳變后100 ns 后 |
50 GHz: 600 μV, ≤700 μV 40 GHz: 370 μV, ≤480 μV 30 GHz: 300 μV, ≤410 μV |
| 80E09 | 10 mV-1.0 V 全標 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在階躍跳變前100 ns 后 60 GHz: 450μV, 10 ns - 20 ps 的區域上;+6%,-10% 或更低, 在階躍跳變后第一個400 ps 上; +0%, -4% 或更低, 在階躍跳變后 400 ps - 3 ns 的區域上; +1%, -2% 或更低, 在階躍跳變后3 ns-100 ns 的區域上; ± 1%, 在階躍跳變后 |
60 GHz: 450 μV, ≤600 μV 40 GHz: 330 μV, ≤480 μV 30 GHz: 300 μV, ≤410 μV |
| 80E08 | 10 mV- 1.0 V 全標 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在階躍跳變前 10 ns - 20 ps 的區域上; +6%,-10% 或更低, 在階躍跳變后第一個400 ps 上; +0%, -4% 或更低, 在階躍跳變后 400 ps - 3 ns 的區域上; +1%, -2% 或更低, 在階躍跳變后 3 ns - 100 ns 的區域上; ± 1%, 在階躍跳變后100 ns 后 |
30 GHz: 300 μV, ≤410 μV 20 GHz: 280 μV, ≤380 μV |
| 80E07 | 10 mV- 1.0 V全標 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在階躍跳變前 10 ns - 20 ps 的區域上; +6%, -10% 或更低, 在階躍跳變后 第一個400 ps 上; +0%, -4% 或更低, 在階躍跳變后 400 ps - 3 ns 的區域上; +1%, -2% 或更低, 在階躍跳變后 3 ns - 100 ns 的區域上; ± 1%, 在階躍跳變后100 ns 后 |
30 GHz: 300 μV, ≤410 μV 20 GHz: 280 μV, ≤380 μV |
| 80E06*18 | 10 mV - 1.0 V 全標 | ±[2 mV + 0.007 偏置) + 0.02 (垂直值 - 偏置)] | ± 5% 或更低, 在階躍跳變后 第一個300 ps 上 | 1.8 mV, ≤2.4 mV (最大值) |
| 80E04 | 10 mV - 1.0 V 全標 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 3% 或更低, 在階躍跳變前 10 ns - 20 ps 的區域上; +10%, -5% 或更低, 在階躍跳變后第一個 300 ps 上n; ± 3% 或更低, 在階躍跳變后300 ps - 5 ns 的區域上; ± 1% 或更低, 在階躍跳變后 5 ns - 100 ns 的區域上; 0.5%, 在階躍跳變后100 ns 后 | 600 µV, ≤1.2 mV (最大值) |
| 80E03 | 10 mV-1.0 V 全標 | ±[2 mV + 0.007 (偏置) + 0.02 (Vertical Value - Offset)] | ± 3% 或更低, 在階躍跳變前 10 ns - 20 ps 的區域上; +10%, -5% 或更低, 在階躍跳變后第一個 300 ps 上n;± 3% 或更低, 在階躍 跳變后300 ps - 5 ns 的區域上; ± 1% 或更低, 在階躍跳變后 5 ns - 100 ns 的區域上; ± 0.5%, 在階躍跳變后100 ns 后 |
600 µV, ≤1.2 mV (最大值) |
| 80E01 | 10 mV -1.0 V全標 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 3% 或更低, 在階躍跳變前 10 ns - 20 ps 的區域上;+12%, -5% 或更低, 在階躍跳變后第一個 300 ps 上n; +5.5%, -3% 或更低, 在階躍跳變后300 ps - 3 ns 的區域上; ± 1% 或更低, 在階躍跳變后3 ns - 100 ns 的區域上; ± 0.5%, 在階躍跳變后100 ns |
*7 所示的值是保證值，斜體部分除外，斜體部分表示典型值。
18 從公式“上升時間 = 0.35/(典型帶寬)”中計算得出。
S 參數性能特點 (80E10)
測量條件
- 在DSA8200 手冊中規定的正確預熱之后執行所有測量
- 使用標準S 參數動態范圍測量方法，確定模塊的動態范圍
- 不確定性結果從各種設備中推導得出，平均250 次
- 由于RMS 本底噪聲較低，可以選擇80E10 模塊上較低的帶 寬設置，實現更好的動態范圍
- 測量結果適用于單端測量或差分測量
動態范圍
不確定性
電接口采樣模塊的物理特點
| 型號 | 外觀尺寸(毫米/ 英寸) | 重量 (公斤/ 磅) | ||
|---|---|---|---|---|
| 寬 | 高 | 厚 | 凈重 | |
| 80E10*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E09*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E08*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E07*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E06 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
| 80E04 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
| 80E03 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
| 80E01 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
*19 遠程模塊特點
80A05 和80A07 電氣時鐘恢復模式
| 產品特性/ 特點 | 80A05 | 80A07 | ||
|---|---|---|---|---|
| 標配 | 選項10G | |||
| 支持的技術數據 | ||||
| 列舉的標準 | ||||
| OC3/STM1 | 155.52 Mb/s | ▪ | ▪ | ♦*20 |
| OC12/STM4 | 622.08 Mb/s | ▪ | ▪ | ▪ |
| 光纖通道 | 1.063 Gb/s | ▪ | ▪ | ▪ |
| 千兆位以太網 | 1.25 Gb/s | ▪ | ▪ | ▪ |
| SAS Gen I | 1.50 Gb/s | ♦*21 | ♦*21 | ▪ |
| 2 GB 光纖通道 | 2.125 Gb/s | ▪ | ▪ | ▪ |
| OC48/STM16 | 2.488 Gb/s | ▪ | ▪ | ▪ |
| 2 GB 以太網 | 2.50 Gb/s | ▪ | ▪ | ▪ |
| PCI Express I | 2.50 Gb/s | ♦*21 | ♦*21 | ▪ |
| Infiniband® | 2.50 Gb/s | ▪ | ▪ | ♦*20 |
| 2.5G G.709 FEC | 2.666 Gb/s | ▪ | ▪ | ♦*20 |
| SAS Gen II | 3.0 Gb/s | ♦*21 | ♦*21 | ▪ |
| XAUI, 10GBase-X | 3.125 Gb/s | ▪ | ▪ | ♦*20 |
| 10GB光纖通道l x4 | 3.188 Gb/s | ▪ | ▪ | ♦*20 |
| 4 GB光纖通道 | 4.25 Gb/s | ▪ | ▪ | ▪ |
| FB-DIMM1 | 3.2, 4.0, 4.8 Gb/s | ♦*20,*21 | ▪ | |
| PCI Express II | 5.0 Gb/s | ♦*20,*21 | ▪ | |
| FB-DIMM2 | 4.8, 6.4, 8.0, 9.6 Gb/s | ♦*20,*21 | ▪ | |
| OIF CEI | 6+ Gb/s | ♦*20 | ▪ | |
| 2x XAUI | 6.25 Gb/s | ▪ | ♦*20 | |
| 8 GB光纖通道*6 | 8.50 Gb/s | ▪ | ||
| OC192/STM64 | 9.953 Gb/s | ▪ | ▪ | |
| XFP/XFI | 9.95-11.2 | ♦*20 | ▪ | |
| 10GBase-W | 9.953 Gb/s | ▪ | ♦*20 | |
| 10GBase-R*6 | 10.31 Gb/s | ▪ | ▪ | |
| 10GB 光纖通道 | 10.51 Gb/s | ▪ | ♦*20 | |
| G.975 FEC | 10.66 Gb/s | ▪ | ♦*20 | |
| G.709 FEC | 10.71 Gb/s | ▪ | ♦*20 | |
| OIF CEI | 11+ Gb/s | ♦*20 | ▪ | |
| 10 GbE 帶 FEC | 11.10 Gb/s | ▪ | ♦*20 | |
| 超級 FEC | 12.50 Gb/s | ▪ | ♦*20 | |
| 固件版本在2.4.x 以上的8000 系列還 支持列舉的其它 標準速率 | ||||
| 自定義(用戶指定)速率的 時鐘恢復范圍(除上面列出 的速率以外的速率) |
50 Mb/s to 3.188 Gb/s 4.25 Gb/s |
50 Mb/s to 3.188 Gb/s 3.267 to 4.25 Gb/s 4.900 to 6.375 Gb/s 9.800 to 12.60 Gb/s |
100 Mb/s to 12.5 Gb/s 連續 | |
| 靈敏度(時鐘恢復鎖定，為每個輸入提供差分數據) | ||||
| 支持最低2.70 Gb/s的速率 |
差分≤8 mVp-p 單端 10 mVp-p |
差分15 mV (典型值) 單端 30 mV (典型值) | ||
| 2.70 to 11.19 Gb/s |
差分 ≤12 mVp-p 單端 15 mVp-p | |||
| 11.19 to 12.60 Gb/s |
差分≤15 mVp-p 單端20 mVp-p | |||
*6 8.5GFC 濾波器草議版本。T11 委員會在2008 年4 月會議上重新定義了這個 濾波器。T11 委員會在2009 年4 月定義的新型8.5GFC 濾波器與10BASE-R 10.313G 濾波器完全相同，只用于80C12 選項10G 模塊；標為10BASE-R。
20 沒有列舉的標準，但作為自定義速率支持這一標準。
21 不支持擴頻時鐘。
DSA8200 主機物理特點
| 外觀尺寸(毫米/ 英寸) | 重量 (公斤/ 磅) | ||
|---|---|---|---|
| 寬 | 高 | 寬 | 高 |
| 457毫米(18 英寸) | 343 毫米(18 英寸) | 419 毫米(18 英寸) | 21 公斤(46 磅) |
計算機系統和外設
| 特點 | 說明 |
|---|---|
| 操作系統 | Windows XP |
| CPU | Intel Celeron 2.93 GHz 處理器。 |
| PC系統內存 | 512 MB |
| 硬驅 | 背面板可拆卸硬驅，40?GB 容量。 |
| DVD-ROM/CD-RW 驅動器 | 前面板DVD 只讀/CD 讀寫驅動器，帶有光盤刻錄軟件。 |
前面板輸入/ 輸出端口
| 特點 | 說明 |
|---|---|
| Front Panel | |
| USB 2.0 端口 | 一個USB2.0 連接器。 |
| 防靜電連接 | 香蕉式插座連接器, 1 兆歐。 |
| 發直接輸入 | 觸參閱觸發系統技術數據。 |
| 觸發預定標輸入 | 參閱觸發系統技術數據。 |
| 內部時鐘 輸出 | 參閱觸發系統技術數據。 |
| 外部10 MHz 參考輸入 |
最大± 5 V。 |
| DC 校準輸出 | 最大± 1.25 V。 |
| 背面板 | |
| USB 端口 | 4 個USB2.0 連接器。 |
| 并行端口 | IEEE 1284, DB-25 連接器。 |
| LAN 端口 | RJ-45連接器, 支持10Base-T, 100Base-T。 |
| 串行端口 | DB-9 COM1 端口。 |
| GPIB | IEEE488.2 連接器。 |
| VGA 視頻端口 | DB-15 母頭連接器; 連接第二部監視器，使 用雙監視器顯示模式。 |
| 示波器VGA 視頻端口 | DB-15 母頭連接器, 連接顯示示波器屏幕， 包括外部監視器或投影儀上的實時波形。 |
| 選通觸發輸入 | 選通觸發輸入(僅選項GT); 參閱觸發系統技術數據。 |
操作要求
| 特點 | 特點說明 |
|---|---|
| 功率要求 | |
| 線路電壓 和頻率 | 100 to 240 VAC ±10% 50/60 Hz |
| 115 VAC ±10% 400 Hz | |
| 環境特點 | |
| 溫度 | |
| 工作溫度 | +10 °C - +40 °C |
| 非工作溫度 | -22 °C - +60 °C |
| 相對濕度 | |
|
工作濕度 (沒有安裝軟盤 和光盤時): |
40℃以下時相對濕度為20％至80％ (40℃時相對濕度額定值上限降至45％)。 |
| 非工作濕度： | 60℃以下時相對濕度為5％至90％ (+60℃時相對濕度額定值上限降至20％)。 |
| 高度 | |
| 工作高度 | 3,048 米(10,000 英尺)。 |
| 非工作高度 | 12,190 米(40,000 英尺)。 |
| 電磁兼容性 | 89/336/EEC |
| 安全標準 | UL3111-1, CSA1010.1, EN61010-1, IEC61010-1 |
訂貨信息
DSA8200 數字串行分析儀采樣示波器
包括： 用戶手冊, 快速參考卡, 兼容MS Windows XP 的鍵盤和 鼠標, 觸摸屏鐵筆, 聯機幫助, 編程人員在線指南, 電源線。在 配有OpenChoiceTM 軟件時，泰克增強了測試和測量分析，可 以在開放的Windows 示波器上全面集成第三方軟件。泰克通 過與業內領導者National Instruments和The MathWorks合作， 在泰克所有開放的Windows 示波器上都提供了這些公司的軟 件程序實例。.
選項
| 選項 | 說明 |
|---|---|
| 選項GT | 選通觸發。 |
|
選項 JNB 選項 JNB01 |
基本和高級抖動、噪聲和BE 分析軟件。
|
服務選項
| 選項 | 說明 |
|---|---|
| 選項C3 | 三年校準服務 |
| 選項C5 | 五年校準服務 |
| 選項D1 | 校準數據報告 |
| 選項 D3 | 三年校準數據報告 (要求選項C3) |
| 選項 D5 | 五年校準數據報告 (要求選項C3) |
| 選項R3 | 三年維修服務 |
| 選項R5 | 五年校準服務 |
國際電源插頭選項
| 選項 | 說明 |
|---|---|
| 選項A0 | 北美插頭。 |
| 選項 A1 | 歐洲通用插頭。 |
| 選項A2 | 英國插頭。r |
| 選項A3 | 澳大利亞插頭。 |
| 選項A4 | 240 V, 北美電源插頭。 |
| 選項A5 | 瑞士插頭。 |
| 選項A10 | 中國電源插頭。 |
| 選項A99 | 不帶電源線。 |
其它配件
| 配件 | 說明 |
|---|---|
| 采樣模塊擴展電纜(2 米) | 訂購80N01 (不能兼容80E10, 80E09, 80E08 或80E07 模塊)。 |
| SlotSaver 適配器擴展電纜 | 在從主機外部工作時，為80A06 提供電源和控制功能，節約了插槽空間(兼容80A06 和 80A02)。訂購174-5230-00。 |
| 82A04 濾波器2 GHz | 濾波器套件，用于2 GHz-4 GHz 頻率的非正弦曲線相位參考時鐘信號。訂購020-2566-00。 |
| 882A04 濾波器4 GHz | 濾波器套件，用于2 GHz-4 GHz 頻率的非正弦曲線相位參考時鐘信號。訂購020-2567-00。 |
| 82A04 濾波器6 GHz | 濾波器套件，用于2 GHz-4 GHz 頻率的非正弦曲線相位參考時鐘信號。訂購020-2568-00。 |
| 2X 衰減器(SMA 公頭到母頭) | DC - 18 GHz。訂購015-1001-01。 |
| 5X 衰減器(SMA 公頭到母頭) | DC - 18 GHz。訂購015-1002-01。 |
| 連接器適配器 | (2.4 mm 或1.85 mm 公頭到2.92 mm 母頭) DC - 40 GHz。訂購011-0157-00。 |
| 電源分路器 | 50 歐姆, 阻抗匹配功率分路器, SMA 公頭到兩個SMA 母頭。訂購015-0705-00。 |
| 機架安裝套件 | 訂購016-1791-01 |
| 腕帶(防靜電) | 訂購006-3415-04 |
| P7513/P7516 | 13 GHz 和16 GHz TriMode?差分探頭，要求80A03 接口模塊。 |
| P7260 | 6 GHz 有源FET 探頭。要求80A03 接口模塊。 |
| P7350 | 5 GHz 有源FET 探頭。要求80A03 接口模塊。 |
| P7350SMA | 5 GHz 50歐姆差分到單端有源探頭。要求80A03接口模塊。注意，為進行采樣，推薦采用P7380 探頭、而不是P7350 探頭，因為P7380 探頭的帶寬和信號保真度更高。 |
| P7380SMA | 8 GHz 50 歐姆差分到單端有源探頭。要求80A03 接口模塊。 |
| P6150 | 9 GHz 無源探頭; 探頭由質量非常高的20 GHz 探頭端部及異常柔軟的SMA 電纜組成。為實 現更高的頻率性能，可以使用015-0560-00 或列明的部分配套電纜。 |
| P8018 | 20 GHz 單端TDR 探頭。推薦使用80A02 模塊，以便為采樣模塊或TDR 模塊提供靜電保護。 |
| P80318 | 18 GHz 100 歐姆差分阻抗TDR 手持式探頭。 |
| 80A01 | 預定標的觸發放大器。在帶有靈敏度更高的預定標器的DSA8200、CSA8200或TDS8200主機 上不要求80A01。放大器增強了老式TDS8000B 和CSA8000B 主機上的預定標器的靈敏度。 |
| 80A02 | DSA8200 EOS/ESD 保護模塊(1 通道)。推薦使用P8018 TDR 探頭。 |
| 80A03 | 可以在DSA8200 或8000 系列采樣示波器上使用兩個泰克P7000 系列TekConnectTM 探頭。 |
| 82A04 | 低抖動采集使用的相位參考模塊(帶觸發器或不帶觸發器)。接受2 GHz - 25 GHz 的信號 (在8 GHz 以下時可能要求外部濾波器)，或在配有選項60G 時接收60 GHz 的信號。 |
| 80A05 | 電接口時鐘恢復模塊，適用于電接口信號和80C12。 |
| 標準版本的 支持下述范圍的信號： |
50 Mb/s - 2.700 Gb/s 2.700 Gb/s - 3.188 Gb/s 4 GB 光纖通道4.250 Gb/s 速率。 |
| 選項10G 增加了下述范圍： |
3.267 Gb/s - 4.250 Gb/s 4.900 Gb/s - 6.375 Gb/s 9.800 Gb/s - 12.60 Gb/s |
| 80A06 | 80SJNB 抖動分析套件使用的PatternSync 模塊。程控分路器，用來從最長223 的碼型中生成 觸發脈沖。 |
| 80A07 | 電接口時鐘恢復模塊。對100 Mb/s - 12.5 Gb/s 連續范圍內所有最常見的電氣標準，80A07 都從串行數據流中恢復時鐘，適用于電接口信號和80C12。 |
| 80SJNB基本版 | 80SJNB 基本版抖動、噪聲和BER分析軟件。可以把抖動和噪聲分成構成成分，非常準確地計 算眼圖張開程度和BER。另請參閱選項JNB/JNB01。 |
| 80SJNB 高級版 | 80SJNB 高級版增加了均衡、通道仿真、夾具反嵌功能。另請參閱選項JNB/JNB01。 |
互連電纜 (第三方)
泰克建議在訂貨時這些高帶寬產品使用優質高性能互連電纜， 以最大限度地降低測量劣化和變化。下面列出的W.L. Gore & Associates 的電纜組件兼容80Exx 模塊的2.92 mm、2.4 mm 和1.85 mm 連接器接口。如果想訂購這些組件，請與Gore 聯 系，電話：(800) 356-4622，網址www.gore.com/tektronix
校準套件和配件 (第三方)
為便于使用新的80E10、80E08 和80E04 電接口TDR 模塊和 IConnect® 進行S 參數測量，建議使用Maury Microwave 提供 的高精度校準套件、適配器套件、節約連接器裝置、架空線、 扭矩扳手和連接器量規。這些組件(參閱www.maurymw.com/tektronix.htm), 兼容80Exx模塊的2.92 mm、2.4 mm和1.85 mm 連接器接口。可以與Maury Microwave聯系，訂購校準套件及 其它組件。
互連電纜
| 電纜 | 頻率 | 連接器 | 長度 |
|---|---|---|---|
| 015-0560-00 (450 mm/18 英寸; 20 GHz時損耗為1 dB)電纜 是一種優質電纜，建議用于高達20 GHz 的工作中。 | |||
| 臺式測試電纜組件 | |||
| TEK40PF18PP | 40 GHz | 2.92 公頭 | 18.0 英寸 |
| TEK50PF18PP | 50 GHz | 2.4 公頭 | 18.0英寸 |
| TEK65PF18PP | 65 GHz | 1.85公頭 | 18.0英寸 |
| 電接口采樣模塊使用的高頻互連電纜 | |||
| TEK40HF06PP | 40 GHz | 2.92 公頭 | 6.0 英寸 |
| TEK40HF06PS | 40 GHz | 2.92 公頭; 2.92母頭 | 6.0 英寸 |
| TEK50HF06PP | 50 GHz | 2.4 公頭 | 6.0 英寸 |
| TEK50HF06PS | 50 GHz | 2.4 公頭; 2.4 母頭 | 6.0 英寸 |
| TEK65HF06PP | 65 GHz | 1.85 公頭 | 6.0 英寸 |
| TEK65HF06PS | 65 GHz | 1.85 公頭, 1.85 母頭 | 6.0 英寸 |
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
品牌推薦 |
||
|
||
|
Copyright© 2022 All Rights Reserved. 深圳市嘉惠捷科技有限公司 版權所有 [粵ICP備11090750號] [法律顧問] 公司地址：深圳市南山區西麗牛成路221號8樓 郵編：518000 在線QQ服務:  銷售服務熱線：13715327187 電話：0755-86016691 傳真：0755-86016691回收熱線：13982098642 E-mail:sales@test-e.com |
