特點與優點

• 100 MHz 和200 MHz 帶寬
• 最高實時取樣速率為2 GS/s
• 2 或4 完全隔離和浮動通道，再加上隔離的外部觸發
• 安裝兩個電池以供8 小時連續電池操作，可熱插拔，完全不受交流電源限制
• 與同等價格的產品相比，可選的功率應用程序軟件提供最廣的功率測量功能
• 使用OpenChoice® 軟件或集成CompactFlash 大容量存儲器，可快速編制文檔和分析測量結果
• 所有型號的FFT 標準
• 高級觸發可以迅速捕獲感興趣的事件
• 使用傳統的、模擬風格的旋鈕和多語言用戶界面可輕松操作示波器
• 通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助簡化了設置和操作
• 使用帶背景光的菜單按鈕/顯示屏以及亮度/對比度控制調整示波器以適應您的操作環境
• 11 種自動測量

應用

• 工業電源設計、故障排除、安裝和維護
• 先進電子設計、故障排除、安裝和維護
• 汽車設計和測試
• 培訓

TPS2000 系列示波器可為測試臺乃至現場提供極高的作業效率

作為一名工程師或技術員，您一定經常進行浮動或差分測量。為滿足客戶或行業的要求，你需要將高性能技術廣泛應用于你的系統和子系統中，所以您將面臨更快的邊沿和時鐘的挑戰。

另外，為滿足多功能的要求，您可能需要在多種各樣的復雜環境中開發和測試你的設計。

使用TPS2000 系列，即世界上第一臺具有4 個隔離通道、功能齊全并使用電池供電的示波器，您能夠加快部件和系統的設計、故障排除、安裝以及維護的速度，從而迅速地應對上述嚴峻挑戰。

進行浮動和差分測量- 迅速、準確、經濟

當TPS2000 系統與其標準P2220無源探頭一起使用時，可更加迅速和準確地進行浮動和差分測量，同時可針對在四個通道上浮動的差分電壓（最高為30 V_RMS），加速驗證電源性能、復雜控制電路和中線電流的影響。

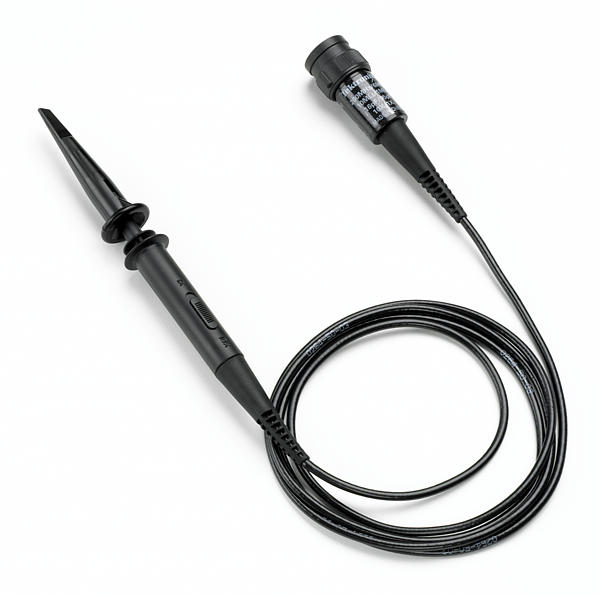

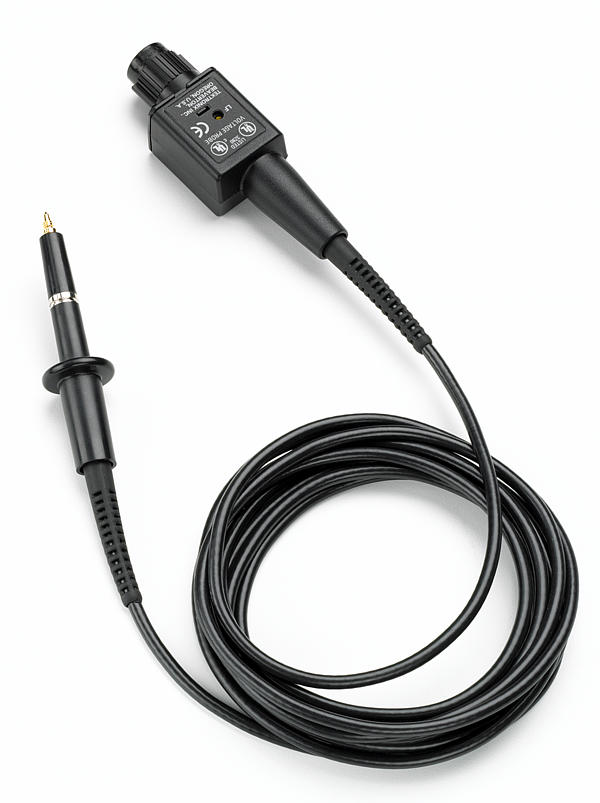

當示波器與其可選的P5120 高壓無源探頭配合使用時，可輕松執行以上測量，浮動電壓最高可達600 V_RMSCAT II（或300 V_RMS CAT III）。

消除接地環路干擾，針對不同參考低電平或地線基準的信號，在四個隔離通道中的每個通道上僅有37 pf 的機箱電容，可以準確表征上升及下降時間和電路的其他波形參數。

創新的IsolatedChannel^TM技術可實現上述測量（該技術始終將您的安全放在第一位）。

四個IsolatedChannelTM 輸入和隔離外部觸發輸入，可實現迅速、準確、經濟的浮動和差分測量。

加快工業電源系統和子系統的設計與測試

TPS2000 系列可輕松解決困擾工業電源設計者和技術人員的獨特挑戰。您經常面對高壓和電流，并且必須經常執行存在潛在危險的浮動測定。通過TPS2000 系列的電源分析套件(TPS2PBND)，其中包含P5120 高壓無源探頭和TPS2PWR1 電源測定和分析軟件，您可以使用一個儀器完成一系列測定。

輕松測量這些高壓和電流，或者調試電源電子控制電路，差分電壓浮動范圍最大可達600 V_RMS CAT II（或300 V_RMS CAT III）。使用不同低參考電平或地線基準，準確測量三相電源和電路。

迅速執行一系列專用于電源的測量，如開關損耗、至第50 次諧波的諧波失真測定以及dv/dt 和di/dt 光標測量。

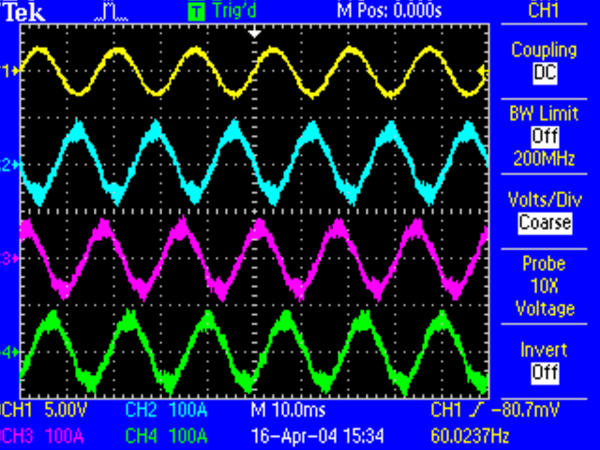

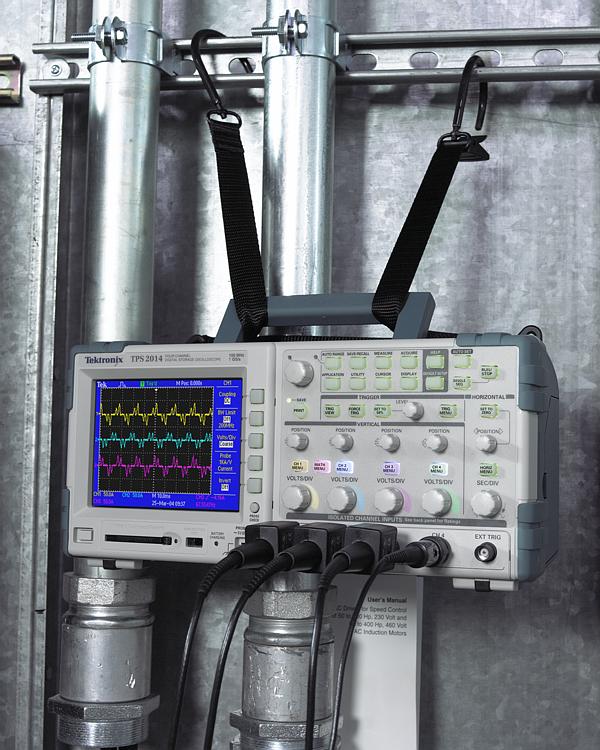

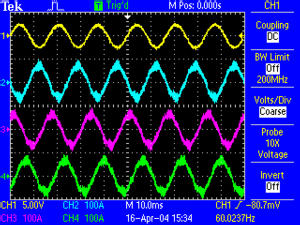

執行變頻調速器的三相電源測量.

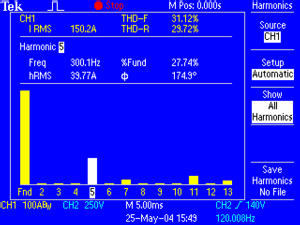

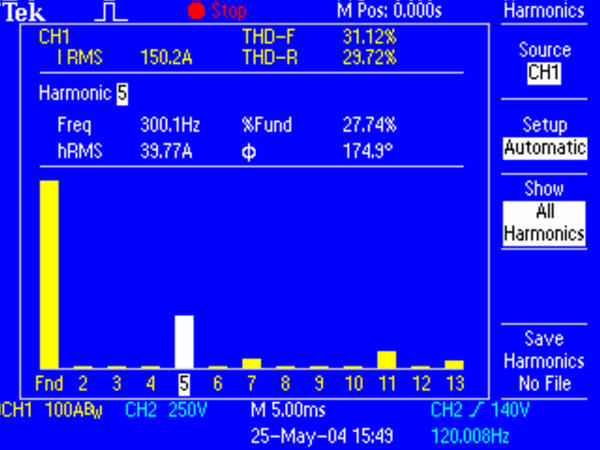

使用TPS2PWR1 軟件進行諧波失真測量。

使用DRT 取樣技術快速調試和表征信號

使用TPS2000 系列特有的數字實時(DRT) 取樣技術，同時表征四個通道上的各種信號類型。利用此采集技術，可以捕獲同類的其他示波器捕獲不到的高頻信息，如毛刺和邊沿異常，所以您可以確保獲得完整的信號視圖，以便加速調試和表征。

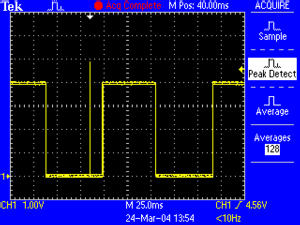

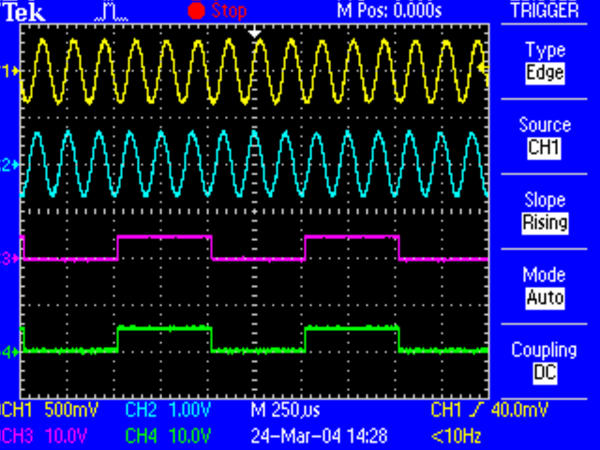

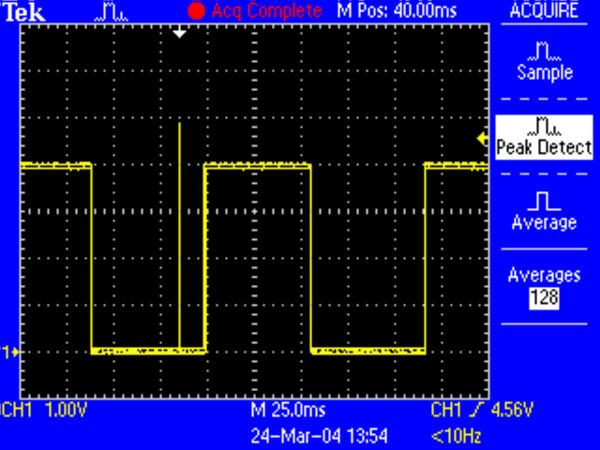

借助數字實時(DRT) 取樣技術，終于可以成功捕捉難以捕捉的毛刺。

輕松分析和編制測量結果

使用TPS2000 系列的標準快速傅立葉變換(FFT) 功能，可迅速找出信號干擾、串話和頻率域分析振動的影響。利用集成的CompactFlash 大容量存儲器或OpenChoice® 軟件，可輕松地分析和編制測量結果。

使測試臺、實驗室和現場的測量結果相關聯*¹

由于TPS2000 系列可在具有高移動性的組件內提供行業內最長的持續電池壽命（8 小時或更長），所以可應用于測試臺、實驗室或現場。使用熱插拔電池，可提供完全不受交流電源限制的電動力。借助其可移動性，能夠輕松地將來自測試臺、實驗室和現場的測量結果相關聯。

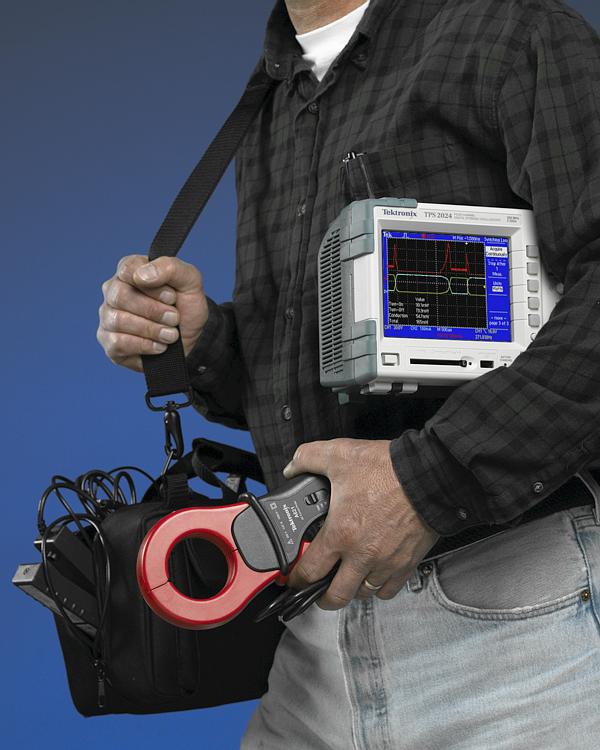

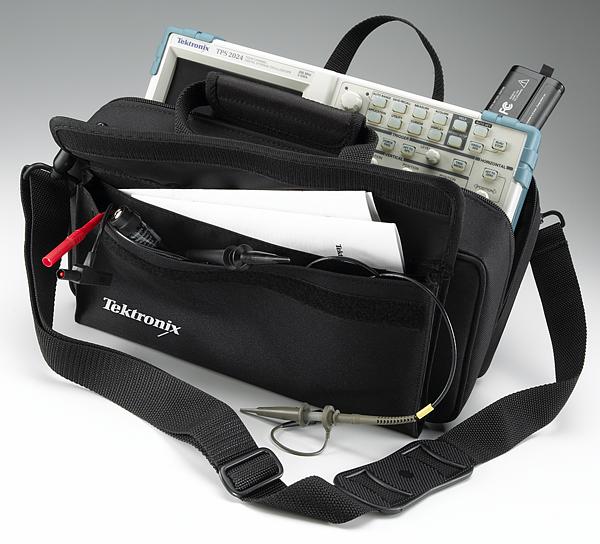

借助TPS2000 系列的可移動性，可輕松地將測試臺、實驗室和現場的測量結果相關聯。

*¹ 請參閱環境和安全規格。

利用多功能性優化您的作業效率

使用各個通道的模擬風格旋鈕可以直觀的操作模擬示波器。使用自動設置、自動量程、自動測定、10X 至1000X垂直位置控制、探頭檢查向?qū)Ш蜕舷挛南嚓P(guān)的幫助說明等功能，縮短測量時間。使用帶背景光的菜單按鈕和亮度/對比度控制，在從明亮日光到昏暗燈光區域等不同復雜環境中高效工作。

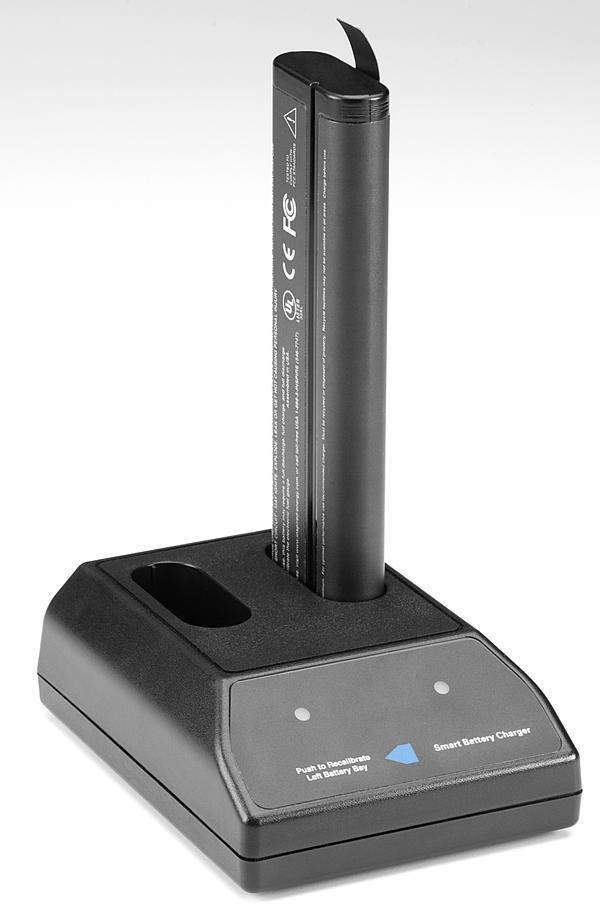

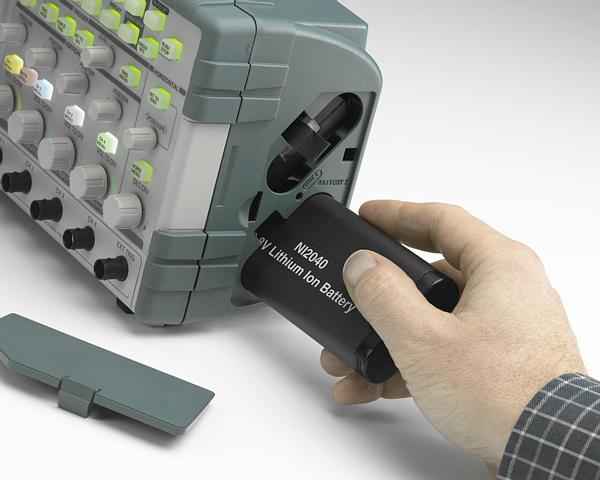

使用熱插拔電池，可提供完全不受交流電源限制的電動力。

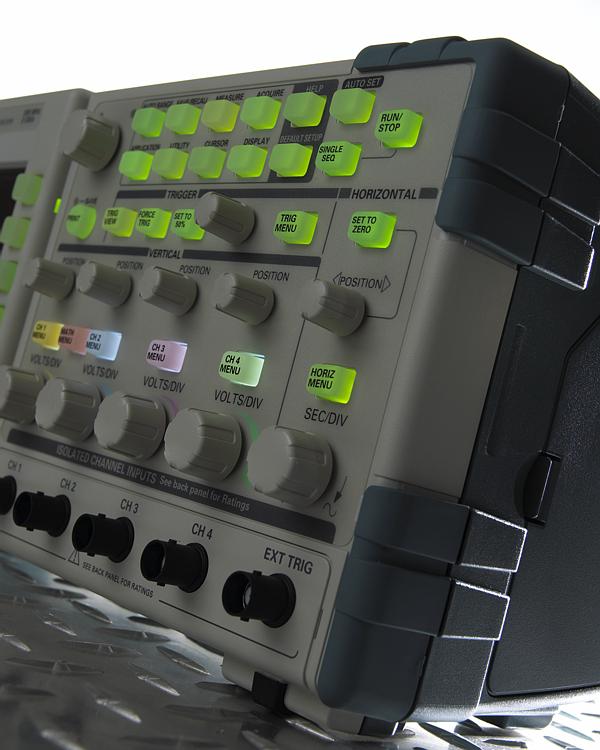

借助各通道模擬風格的旋鈕、帶背景光的菜單按鈕以及亮度/對比度控制等功能，即使在妨礙操作的環境中也可輕松使用示波器。

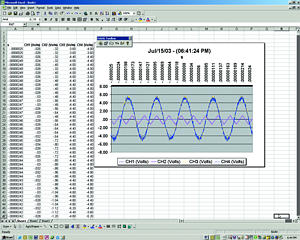

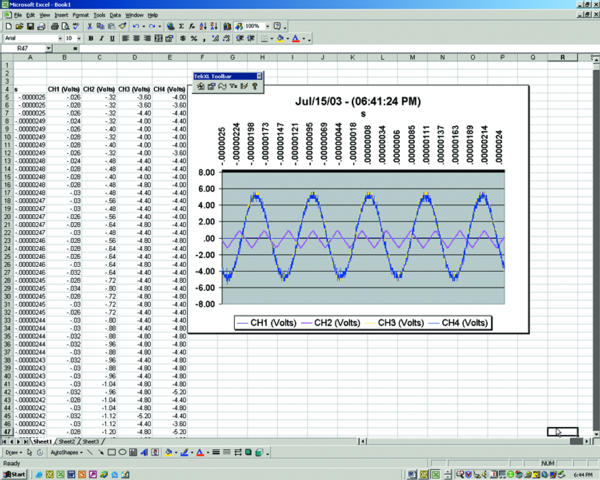

使用OpenChoice® 軟件和集成的CompactFlash 大容量存儲器，加快編制和分析測量結果的速度。
