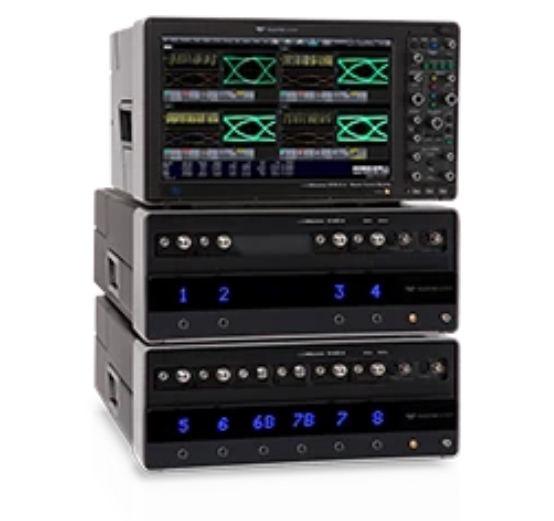

Lecroy/LabMaster 10 Zi-A/力科 LabMaster 10 Zi-A 模塊化示波器

• Lecroy/LabMaster 10 Zi-A/力科 LabMaster 10 Zi-A 模塊化示波器
• 欲購買或租賃Lecroy/LabMaster 10 Zi-A/力科 LabMaster 10 Zi-A 模塊化示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

LabMaster 10 Zi-A 是世界上帶寬最高的實時示波器之一，擁有高達 100GHz 的帶寬和 240GS/s 的采樣率。其采用模塊化設計，可提供最多 80 個 36GHz 通道，能突破通道數量限制，提供更高的 “帶寬密度”，為高速信號的采集、顯示和分析提供了理想解決方案。

• 帶寬與采樣率：帶寬范圍為 20GHz 至 100GHz，不同型號有所不同，如 20GHz 系統配備 4 個輸入通道，最大采樣率為 80GS/s；100GHz 系統配備 4 個輸入通道，最大采樣率可達 240GS/s。
• 通道配置：一個采集模塊可提供 4 個 36GHz 通道或 2 個 65GHz 通道，最多可支持 20 個采集模塊，可實現 80 個 36GHz 通道、40 個 65GHz 通道或 20 個 100GHz 通道的配置。
• 存儲深度：最高可達 1.5Gpts / 通道，能滿足長時間、高分辨率信號采集需求。
• 垂直分辨率：通常為 8 位，啟用增強分辨率（ERES）時可達 11 位。
• 觸發能力：具備 14.1Gb/s 硬件串行觸發，可實現 80-bit NRZ、8b/10b 和 64b/66b 等串行觸發。
• 輸入特性：采用 2.92mm 輸入接口，輸入阻抗為 50Ω，靈敏度為 5mV-500mV/div 可變，通道間隔離度在直流到 36GHz 可達 60dB。
• 時鐘抖動：采樣時鐘固有抖動低至 50fs rms，所有通道間抖動小于 130fs rms。
• 分析功能：配備 SDAIII-CompleteLinQ 軟件，可進行多通道眼圖、抖動和噪聲分析；Optical-Linq 軟件包可簡化相干光信號分析；還支持 PAM4 信號分析，能對 PAM4 信號進行眼圖、抖動和噪聲測量，也可運行 Matlab 腳本進行自定義分析。
• 硬件配置：標配服務器級 CPU，配備 32GB RAM，確保能快速處理復雜信號。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
