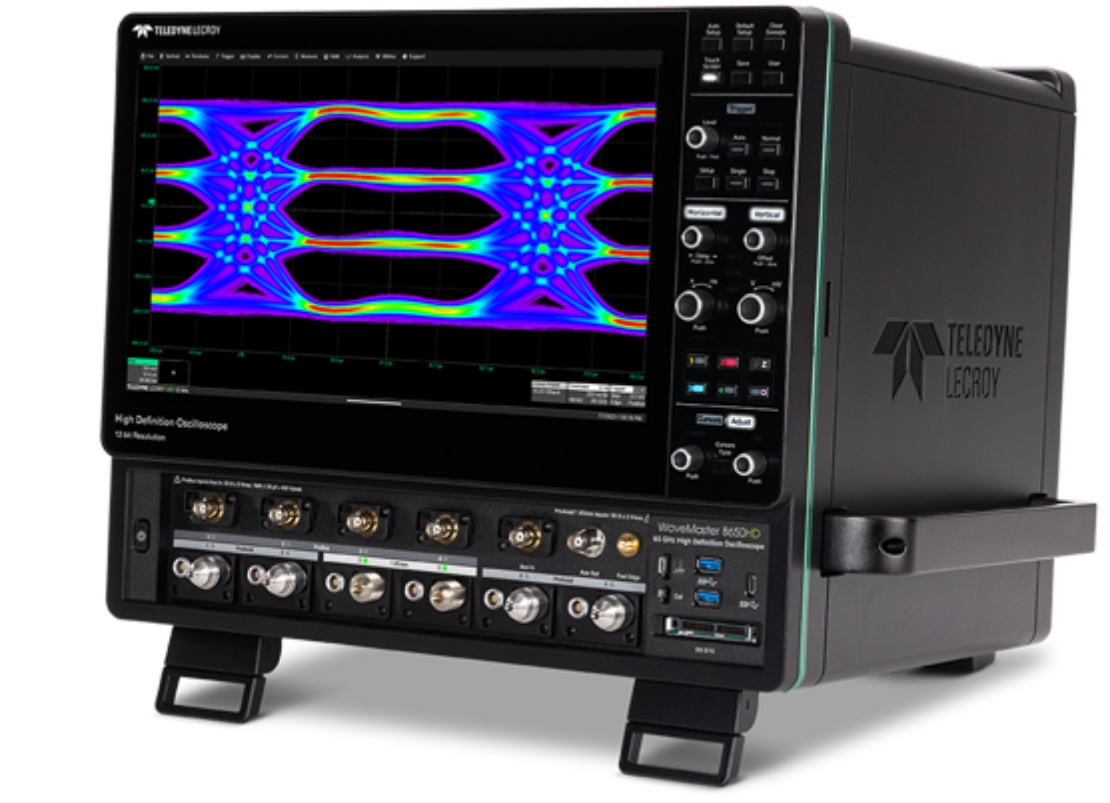

Lecroy/WaveMaster 8000HD/力科 WaveMaster 8000HD 高分辨率示波器
- Lecroy/WaveMaster 8000HD/力科 WaveMaster 8000HD 高分辨率示波器
- 欲購買或租賃Lecroy/WaveMaster 8000HD/力科 WaveMaster 8000HD 高分辨率示波器?請在線咨詢或拔打24小時電話:13715327187
詳細資料:
,
WaveMaster 8000HD 擁有高達 65GHz 的帶寬和 320GS/s 的采樣率,在全帶寬和采樣率下保持 12 位分辨率,具備高達 8Gpts 的采集內存。它集成了強大的串行數據分析工具,如 SDA Expert 軟件,可用于眼圖、抖動和噪聲分析,還能通過 CrossSync PHY 技術與協議分析儀集成,為 PCI Express、USB 等高速串行總線提供全面的測試、驗證和調試解決方案。
-
帶寬與采樣率:帶寬范圍為 20GHz 至 65GHz,最大采樣率可達 320GS/s,能精準捕獲高速信號細節。
-
垂直分辨率:采用 12 位分辨率設計,相比傳統 8 位示波器,能更精確地捕獲和顯示信號,噪聲更低,測量精度更高。
-
輸入通道與接口:可提供兩個 65GHz 帶寬輸入或四個 33GHz 帶寬輸入。具備高帶寬 50Ω 和高阻抗 1MΩ 輸入,還有高達 2GHz 帶寬(50Ω)和 500MHz 帶寬(1MΩ)的 ProBus 輸入,以及 2.5GS/s 的混合信號輸入,兼容多種探頭。
-
存儲深度:最大存儲深度為 8Gpts,可在全采樣率下實現 100 毫秒的采集時間,能捕獲長時間內的信號變化,同時保持高采樣率以觀察細節。
-
分析功能:內置 SDA Expert 串行數據分析軟件,具備強大的 PAM 和 NRZ 眼圖、抖動和鏈路分析工具。QualiPHY 測試軟件包可提供自動化一致性測試,適用于 PCI Express、USB - C、DDR 等多種串行總線。還支持 20 多個低速串行觸發解碼工具,方便低速和高速調試。
-
調試功能:通過 CrossSync PHY 軟件與協議分析儀集成,可顯示整個協議棧,幫助快速解決互操作性問題。支持硬件串行觸發器,用于捕獲間歇性問題,還有針對邊帶信號的 2.5GS/s 混合信號選項。
-
操作界面:配備 15.6 英寸 1920×1080 全高清電容式觸摸屏,搭載 MAUI 一鍵式用戶界面,操作直觀高效。
-
數據處理與連接:搭載一流的 PC 系統,配備 64GB RAM,可快速處理復雜信號。具備高速 USB 連接、HDMI 和 DisplayPort 連接器(支持 4k 外部顯示器連接),還有 LBUS 連接器(兼容 HDA125,用于高速采集 DDR 命令總線等數字信號)以及參考時鐘輸入 / 輸出連接器等。
儀器保證:
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
