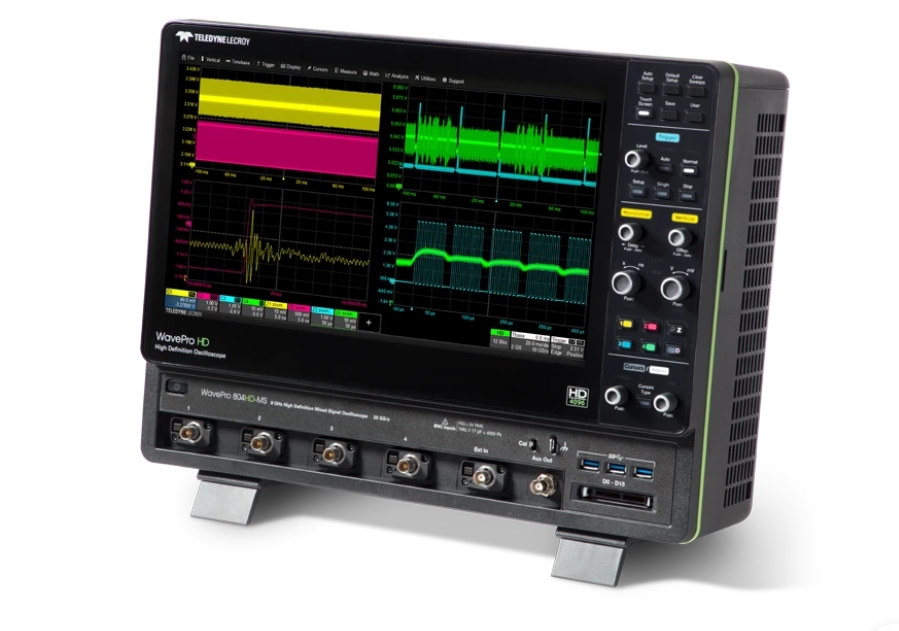

Lecroy/WavePro HD/力科 WavePro HD 高分辨率示波器
- Lecroy/WavePro HD/力科 WavePro HD 高分辨率示波器
- 欲購買或租賃Lecroy/WavePro HD/力科 WavePro HD 高分辨率示波器?請在線咨詢或拔打24小時電話:13715327187
詳細資料:
,
-
WavePro HD 采用 HD4096 高清技術,具備高分辨率、高帶寬和大存儲深度等特點。擁有 12 位垂直分辨率,帶寬最高可達 8GHz,采樣率為 20GS/s,采集內存高達 5Gpts。配備 15.6 英寸全高清電容式觸摸屏,結合直觀的 MAUI 用戶界面,操作便捷,適用于深度嵌入式計算系統等多種復雜場景的測試分析。
-
技術參數:
-
帶寬:有 2.5GHz、4GHz、6GHz、8GHz 多種可選。
-
采樣率:最高達 20GS/s,2 通道模式下可維持 20GS/s,4 通道模式下為 10GS/s。
-
存儲深度:100Mpts-5Gpts,2 通道時最高 5Gpts,4 通道時最高 2.5Gpts。
-
垂直分辨率:12 位。
-
輸入通道:通常為 4 通道。
-
核心技術:采用 HD4096 技術,擁有 4096 級垂直分辨率,相比傳統 8 位示波器的 256 級,能呈現更精細波形細節。12 位 ADC 可出色捕捉快速信號。
-
探頭接口:配備 ProBus2 探頭接口,基于 8GHz 帶寬的 BNC 兼容連接器,可接入新的 ProBus2 探頭、直接 50Ω 同軸連接,也兼容多種現有 ProBus 電壓和電流探頭。
-
分析功能:具備全面的低速串行數據觸發器和解碼器,可進行測量 / 圖形和眼圖測試。SDAIII CompleteLinQ 提供完整串行數據分析工具集,QualiPHY 串行數據一致性包可簡化 DDR 內存、以太網、USB 等接口的驗證。還可與專用 EMC 脈沖參數包結合,準確表征 EMC 測試信號。
-
操作界面:配備 15.6 英寸 1920×1080 電容式觸摸屏,搭載 MAUI 用戶界面,支持直觀高效的多點觸控操作。
-
內存與捕獲能力1:具有 5Gpts 采集內存,可在全采樣率和分辨率下長時間捕獲信號,能以 20GS/s 的采樣率捕獲 250ms 的數據。
-
噪聲控制:采用高性能輸入放大器和低噪聲設計,保證信號路徑純凈,信號再現誤差僅為傳統示波器的 1/16。
儀器保證:
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
