R&S/ZN-Z53/自動校準單元
詳細資料:,
描述:

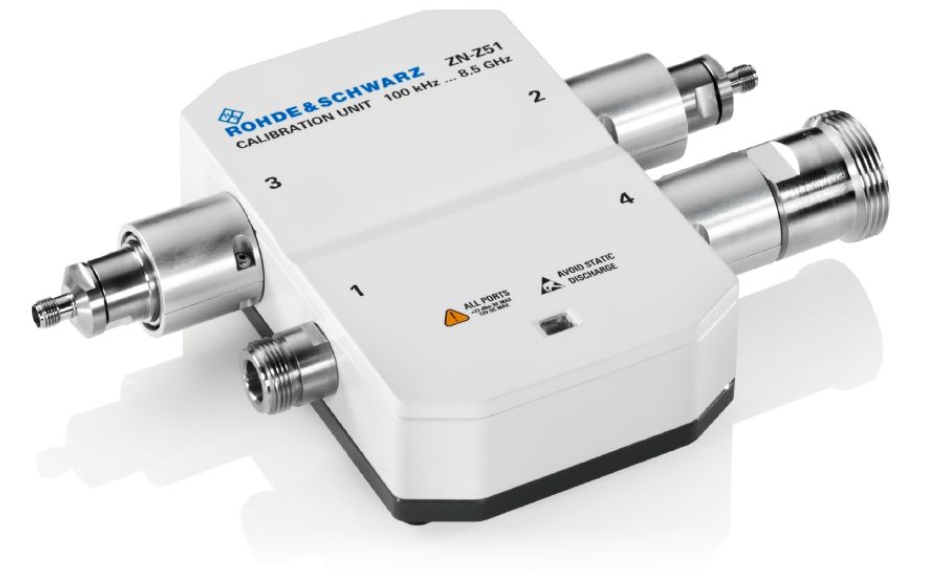

羅德與施瓦茨(Rohde & Schwarz, R&S)的 ZN-Z53 是一款用于矢量網絡分析儀(VNA)的 自動校準單元(Automatic Calibration Unit, ACU),主要用于簡化校準流程,提高測試效率和精度。這些型號的頻率范圍從 9 kHz 到 50 GHz,根據頻率范圍,提供 N 型、3.5 mm、2.92 mm 和 2.4 mm 連接器。它們有 2 個或 4 個端口。通過重新連接,還支持 R&S®ZNBT、R&S®ZNB 和開關矩陣系統的多端口校準。R&S®ZN-Z51 的測量頻率范圍高達 8.5 GHz,每個端口都可以單獨配置:標準版本為 3.5 mm(陰頭)和 N(陰頭)端口,但每個端口可以單獨訂購 3.5 mm(陰頭或陽頭)、N(陰頭或陽頭)、7/16(陰頭或陽頭)或 4.3-10 端口。
特點:
覆蓋 8.5 GHz 至 50 GHz,2 個和 4 個端口,可配置
全自動化校準
一鍵完成校準流程,無需手動連接/切換校準件(如短路、開路、負載、直通),避免人為誤差。
校準時間顯著縮短(通常在幾秒內完成),適合產線測試或高頻次測量場景。
高精度與可重復性
采用精密機械開關和穩定的內部校準標準,重復性優于手動校準(典型重復性誤差 <0.01 dB)。
減少連接器磨損風險(手動校準頻繁插拔易導致接口損傷)。
靈活配置
模塊化設計,可適配不同接口類型(通過更換校準模塊)。
支持多端口擴展(如搭配 ZN-Z54 擴展器實現 4 端口校準)。
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
