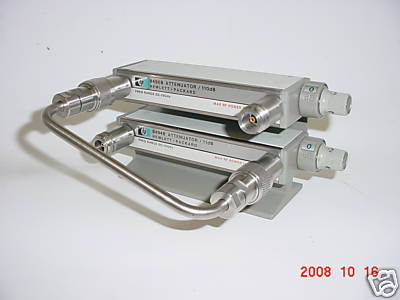

Agilent/HP/8496 / 11716A /步進式衰減器

Agilent/HP/8496 / 11716A /步進式衰減器
欲購買或租賃Agilent/HP/8496 / 11716A /步進式衰減器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

HP-8496B|HP8496B

手動步進衰減器

在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三個頻率范圍提供快速、精確的信號電平控制。它們的特點是在多種頻率、衰減和連接器選件的情況下都具有優良的重復性和可靠性。

衰減重復性規定為每部分5百萬次周期小于0.03 dB(18~26.5 GHz為 0.05dB)。這就保證用在自動測試系統中時有小的測量不確定度和高的置信度。機電步進衰減器具有高性能測試和測量設備所要求的小駐波比、低插入損耗和高精度。

精密電鍍片簧接觸將衰減單元(蘭寶石和氧化鋁襯底上的小型氮化鉭薄膜T型衰減器)從信號路徑中移出。獨特的過程控制和材料選擇保證有無與倫比的壽命和接觸重復性。

特點

型號

8494A

8494G

8494B

8494H

8495A

8495G

8495B

8495H

8496A

8496G

8496B 8496H

8495K

8495D

8497K

頻率范圍

dc-4GHz

dc-18GHz

dc-4GHz

dc-18GHz

dc-4GHz

dc-18GHz

dc-26.5GHz

dc-26.5GHz

衰減

0-11dbm

0-11dbm

0-70dbm

0-7dbm

0-110dbm

0-110dbm

0-70dbm

0-90dbm

步進

1dbm

1dbm

10dbm

10dbm

10dbm

10dbm

10dbm

10dbm

HP-8495A步進衰減器

頻率4GHz

步進10db

范圍0-70db Frequency

Range: dc to 4 GHz

Attenuation Range: 0 to 70 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB + 0.07 dB/GHz

Maximum SWR: 1.35

Repeatability Life: 0.03 dB maximum

可編程衰減器HP-8496A

頻率4GHz

步進10db

范圍0-110db Frequency

Range: dc to 4 GHz

Attenuation Range: 0 to 110 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB + 0.07 dB/GHz

Maximum SWR: 1.35

Repeatability Life: 0.03 dB maximum

可編程衰減器HP-8494A

頻率4GHz

步進1db

范圍0-11db Frequency

Range: dc to 4 GHz

Attenuation Range: 0 to 11dB, 1 dB steps Insertion Loss at 0

dB: 0.4 dB + 0.07 dB/GHz

Maximum SWR: 1.35

Repeatability Life: 0.03 dB maximum

HP-8494B步進衰減器

卓越的RF性能

*頻率dc-18GHz

*步進1db

*范圍0-11db Frequency

*0 dB時的插入損耗：0.6 dB + 0.09 dB/GHz

*最大駐波比：8 GHz時為1.5，12.4 GHz時為1.6，18 GHz時為1.9

*重復使用壽命：0.03 dB最大值，每部分重復500萬次

*最大RF輸入功率：1 W（平均值），100 W（峰值）

特性

*連接器類型：可選擇N型陰頭、SMA陰頭、APC-7

*串聯： 11716A衰減器互連套件，N型

HP-8495B步進衰減器

卓越的RF性能

*頻率dc-18GHz

*步進10db

*范圍0-70db Frequency

*0 dB時的插入損耗：0.6 dB + 0.09 dB/GHz

*最大駐波比：8 GHz時為1.5，12.4 GHz時為1.6，18 GHz時為1.9

*重復使用壽命：0.03 dB最大值，每部分重復500萬次

*最大RF輸入功率：1 W（平均值），100 W（峰值）

特性

*連接器類型：可選擇N型陰頭、SMA陰頭、APC-7

*串聯： 11716A衰減器互連套件，N型

HP-8496B步進衰減器

卓越的RF性能

*頻率dc-18GHz

*步進10db

*范圍0-110db Frequency

*0 dB時的插入損耗：0.6 dB + 0.09 dB/GHz

*最大駐波比：8 GHz時為1.5，12.4 GHz時為1.6，18 GHz時為1.9

*重復使用壽命：0.03 dB最大值，每部分重復500萬次

*最大RF輸入功率：1 W（平均值），100 W（峰值）

特性

*連接器類型：可選擇N型陰頭、SMA陰頭、APC-7

*串聯： 11716A衰減器互連套件，N型

HP-8494G步進衰減器

主要技術指標

*頻率范圍：直流到4 GHz

*衰減范圍：0至11 dB，1 dB步進

*0 dB時的插入損耗：0.6 dB +0.09 dB/GHz

*最大駐波比：1.5

*重復使用壽命：0.03 dB最大值，每部分重復500萬次

*最大射頻輸入功率：1 W（平均值），100 W（峰值）

*連接器類型：可選擇N型陰頭、SMA陰頭、APC-7

*編程連接器：12針Viking，可選14針DIP

HP-8495G步進衰減器

主要技術指標

*頻率范圍：直流到4 GHz

*衰減范圍：0至70 dB，10 dB步進

*0 dB時的插入損耗：0.6 dB +0.09 dB/GHz

*最大駐波比：1.5

*重復使用壽命：0.03 dB最大值，每部分重復500萬次

*最大射頻輸入功率：1 W（平均值），100 W（峰值）

*連接器類型：可選擇N型陰頭、SMA陰頭、APC-7

*編程連接器：12針Viking，可選14針DIP

HP-8496G步進衰減器

主要技術指標

*頻率范圍：直流到4 GHz

*衰減范圍：0至110 dB，10 dB步進

*0 dB時的插入損耗：0.6 dB +0.09 dB/GHz

*最大駐波比：1.5

*重復使用壽命：0.03 dB最大值，每部分重復500萬次

*最大射頻輸入功率：1 W（平均值），100 W（峰值）

*連接器類型：可選擇N型陰頭、SMA陰頭、APC-7

*編程連接器：12針Viking，可選14針DIP

HP-8496H步進衰減器

卓越的RF性能

*頻率范圍：直流至18 GHz

*衰減范圍：0至110 dB，10 dB步進

*0 dB時的插入損耗：0.6 dB + 0.09 dB/GHz

*最大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz

*最大RF輸入功率：1 W（均值），100 W（峰值）

特性

*可重復能力：0.03 dB最大值，每部分可重復500萬次

*連接器類型：可選擇N型陰頭，SMA陰頭，APC-7

*編程連接器：12針Viking，可選14針DIP

HP-8494H步進衰減器

卓越的RF性能

*頻率范圍：直流至18 GHz

*衰減范圍：0至11dB，1dB步進

*0 dB時的插入損耗：0.6 dB + 0.09 dB/GHz

*最大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz

*最大RF輸入功率：1 W（均值），100 W（峰值）

特性

*可重復能力：0.03 dB最大值，每部分可重復500萬次

*連接器類型：可選擇N型陰頭，SMA陰頭，APC-7

*編程連接器：12針Viking，可選14針DIP

HP-8495H步進衰減器

卓越的RF性能

*頻率范圍：直流至18 GHz

*衰減范圍：0至70 dB，10 dB步進

*0 dB時的插入損耗：0.6 dB + 0.09 dB/GHz

*最大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz

*最大RF輸入功率：1 W（均值），100 W（峰值）

特性

*可重復能力：0.03 dB最大值，每部分可重復500萬次

*連接器類型：可選擇N型陰頭，SMA陰頭，APC-7

*編程連接器：12針Viking，可選14針DIP

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
