應用：

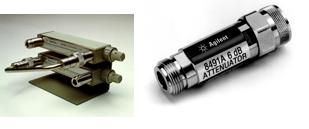

安捷倫固定和步進衰減器廣泛用于各種信號調整和電平控制應用。

l          降低信號電平

l          源和負載的阻抗匹配

l          測量?jī)啥丝谄骷�的增益或損耗



主要技術指標表現：



精度

衰減器精度直接影響系統的不確定度。安捷倫衰減器通過使用薄膜衰減片實現平坦的頻率響應和高精度。這些衰減片包括沉積在藍寶石襯底或氧化鋁襯底上的高穩定氮化鉭電阻膜。沉積工序的先進設計和工藝確保對幾何尺寸的精密控制，進而取得精確的衰減值。這樣就使用戶獲得了衰減器極平坦的頻率響應和更高的精度。



重復性

系統精度不僅決定于參考標準的精度，而且與插入過程的重復性有關。例如，典型的制造測試可能需要每天數百次的連接、斷開。因此測量的重復性與所使用的連接器有極為密切的關系。安捷倫衰減器使用的精密N型連接器和APC-7連接器，其重復性超過國際電工委員會（IEC）的7mm連接器標準。對于更高頻率，安捷倫使用與SMA連接器完全兼容，但更可靠、重復性也更好的3.5mm連接器。對于50 GHz，安捷倫使用2.4mm連接器。



壽命

    步進衰減器的壽命通常用使用次數規定；也就是給定衰減器段從一個位置到另一位置，或反過來從另一位置切換到該位置的次數。安捷倫把衰減器達到降級點的使用次數定位衰減器壽命。安捷倫衰減器的通常使用次數測試表明，實際指標通常為保證值的兩倍。安捷倫步進衰減器產品規定的壽命為每段5百萬次壽命。長壽命可以減少定期維護、停機時間和修理，從而實現較低的使用成本。
