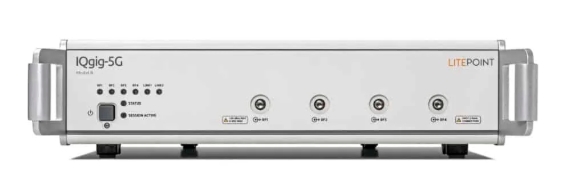

全集成式 5G 毫米波測試系統

IQgig-5G 是首款支持 23 至 45GHz 頻率范圍內5G毫米波產品的全集成式非信令測試解決方案。

該產品采用一體化設計，易于設置、使用和維護，可提供可靠的5G毫米波產品研發驗證測試及大規模生產測試。

全集成式 5G 毫米波測試系統

• 所有信號生成、分析、處理和 RF 前端轉換均在單個機箱內獨立完成
• RF端口均經過校準，可直接連接測試設備
• 緊湊的2U機箱外觀，實驗室級別性能
• 即時測量帶寬超過1.4GHz，支持更寬的頻率范圍
• 可在 23 至 45GHz 范圍內實現快速軟件控制頻率切換
• 配有可選無線 (OTA) 測試箱，可進行毫米波天線波束成形驗證和射頻綜合測試

針對波束形成、RF 和天線測量的一體化支持

• 可為 RF 校準、天線測量、波束形成和波束驗證提供支持
• GUI 直觀清晰，用戶可自定義測試流程并進行優化
• 先進的軟件應用程序可支持尖端技術功能：測試暗室校準與控制、數據采集、分析以及天線三維輻射測場形測量
• 雙工端口，可測試多個 DUT，并能同時驗證發射和接收通道。
• 單側測試即可完成水平和垂直雙極化方向上的測量

覆蓋從研發到生產全過程的端到端解決方案

• 提供適用于工程驗證、設計驗證和生產測試環境的通用測試解決方案。
• 配有校準和綜合測試軟件 IQfact5G，支持快速大量的數據采集與分析
• 軟件架構靈活，可實現從實驗室到工廠車間的全流程測量結果集成與關聯
• 最大限度降低維護成本，提供可靠的生產方案，

技術選項

• 5G3GPP NR（版本 15）
• V5GTF（準 5G）

IQgig-5G適合的測試場景和應用有哪些？

• 研發實驗室、DVT、抽樣和生產測試環境
• 從芯片到模組至生產末端整機系統，產品生產周期各階段的測試
• 支持 5G 毫米波的移動設備或基礎設施設備
•
