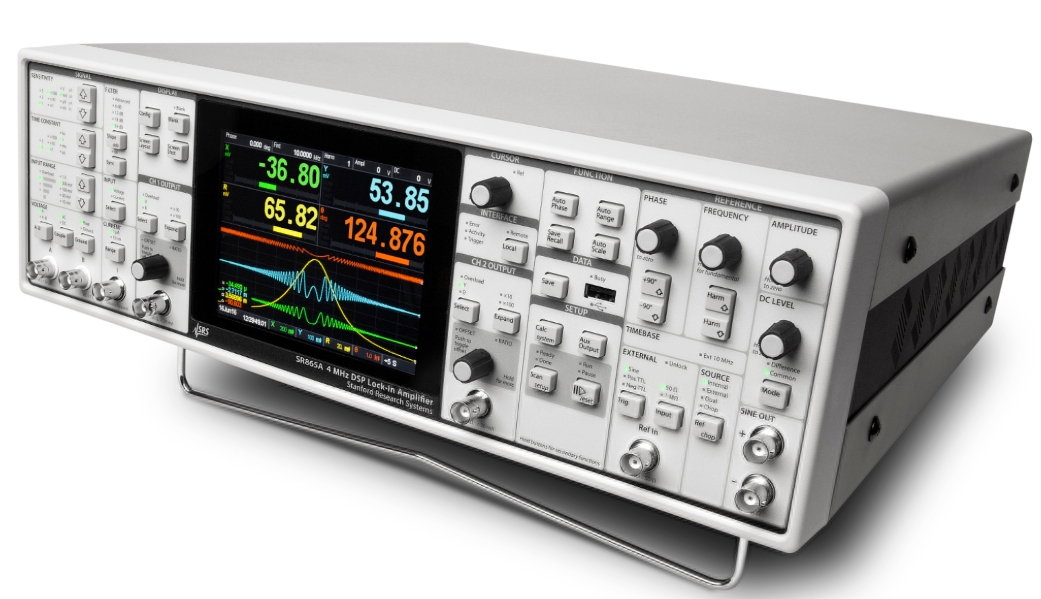

SRS/SR865A/回收|SRS SR865A 4MHz鎖相放大器

• SRS/SR865A/回收|SRS SR865A 4MHz鎖相放大器
• 欲購買或租賃SRS/SR865A/回收|SRS SR865A 4MHz鎖相放大器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

概述

SR865A 鎖相放大器提供卓越的性能和卓越的價值。這就是您對 Stanford Research Systems 鎖相放大器的期望。SR865A 具有 4 MHz 的頻率范圍、1 μs 至 30 ks 的時間常數、極低噪聲的前端放大器以及現代、直觀的用戶界面，是任何同步檢測應用的理想選擇。

憑借 30 多年的鎖相設計經驗，SRS 盡一切努力優化 SR865A 的每一個細節。從消除開關模式噪聲的重型環形變壓器，到為手機帶來鎖相功能的 iOS 連接，再到消除更多噪聲同時加快實驗速度的高級 DSP 濾波器，SR865A 是真正的終極鎖相放大器。

趨勢圖

鎖定性能從前端開始。SR865A 前端提供最先進的電壓和電流輸入放大器。電壓輸入是一個可切換的單端/差分 JFET 對放大器，在 1 kHz 時噪聲為 2.5 nV/√Hz，在 10 Hz 時噪聲低于 10 nV/√Hz。電壓輸入具有 10 MΩ 輸入阻抗，可以是交流或直流耦合。輸入連接器屏蔽可以通過用戶可選的 10 Ω（接地）或 10 kΩ（浮動）電阻器連接到儀器接地。

SR865A 的內置電流放大器代表了對以前設計的重大改進。電流輸入范圍可在 1 μA 或 10 nA 范圍內選擇。1 μA 范圍具有 400 kHz 的帶寬和 130 fA/√Hz 的噪聲，而 10 nA 范圍提供 2 kHz 的帶寬和 13 fA/√Hz 的噪聲。

雖然內置電壓和電流放大器適用于大多數應用，但 SR865A 還與 SRS 提供的全系列專用前置放大器兼容。SR550（FET 輸入）、SR552（BJT 輸入）、SR554（變壓器輸入）、SR555（120 kHz 電流放大器）和 SR556（低噪聲電流放大器）都可以直接從 SR865A 的后面板前置放大器電源端口供電。

靈敏度和輸入范圍

與以前的儀器一樣，SR865A 的靈敏度設置是產生滿量程輸出的電壓（或電流）。但與以前的設計不同的是，SR865A 的輸入范圍可以從前面板明確設置，而無需查閱令人困惑的“動態儲備”方程。只需選擇實驗所需的靈敏度，然后選擇不會過載的最小起始量范圍即可。就是這樣。

SR865A 的有效動態儲備就是這兩個設置的比率。例如，在 10 nV 靈敏度設置和 300 mV 輸入范圍內，SR865A 的有效動態儲備為3 × 107，或接近 150 分貝。

輸出時間常數

數字讀數

SR865A 提供 1 μs 至 30 ks 的傳統 RC 響應輸出時間常數，滾降為 6、12、18 和 24 dB/oct。但除此之外，SR865A 還提供先進的數字濾波器，可以顯著縮短測量時間，同時提高信噪比。低于 3 s 時，高級濾波器是高斯 FIR 濾波器，在與 RC 濾波器相同的噪聲帶寬下，具有明顯更好的上升時間和阻帶衰減。這些濾波器還具有對稱的上升和下降曲線，可在頻率掃描時保留特征形狀。當時間常數超過 3 s 時，高級濾波器是線性相位 IIR 濾波器，其建立速度幾乎是 RC 濾波器的兩倍，以實現等效阻帶衰減。

也可以在低于 4 kHz 的參考頻率下選擇同步濾波。同步濾波器可陷波輸出參考頻率的倍數，在進行低頻測量時非常有用，否則參考頻率的倍數會出現在鎖相輸出中。與以前的設計不同，SR865A 中的同步濾波器可以選擇，而不會損失輸出分辨率。

參考頻道

SR865A 具有 1 mHz 至 4 MHz 的指定參考頻率范圍。可以在參考頻率的基波處進行檢測，也可以在最高 99 次諧波處進行檢測。有幾種參考模式可用：內部模式使用 SR865A 的精密內部振蕩器作為參考。外部模式鎖定到外部正弦或 TTL 信號。在雙模式下，鎖相功能檢測內部設置的參考頻率與外部施加的同步信號之間的差值頻率，從而允許直接恢復雙調制信號。最后，在 Chop 模式下，SR865A 提供數字 PID（比例-積分-微分）控制器信號，以將 SR540 光斬波器與鎖相的內部振蕩器同步。通過讓鎖相裝置直接控制斬波器，幾乎可以消除頻率漂移。
