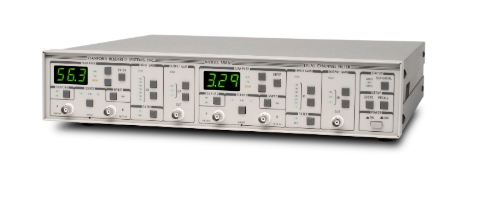

SRS/SR650/SRS SR650 可編程濾波器

• SRS/SR650/SRS SR650 可編程濾波器
• 欲購買或租賃SRS/SR650/SRS SR650 可編程濾波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

SR600 系列由三個雙通道儀器組成。每個樂器通道都有一個低噪聲前置放大器、一個精密高通或低通濾波器部分和一個輸出放大器。濾波器為 8 極點、6 零橢圓型濾波器，每倍頻程滾降 115 dB，通帶紋波 （LPF） 為 0.1 dB，阻帶衰減為 80 dB。截止頻率可設置在 1 Hz 至 100 kHz 之間，使 SR600 系列成為抗混疊、音頻分析和頻域信號調節等應用的理想選擇。

模型 - 配置

SR640 — 雙低通
SR645 — 雙高通
SR650 — 高通/低通

輸入和前置放大器

Phase Distortion

每個濾波器通道都有一個浮動差分輸入，輸入阻抗為 1 MΩ，輸入噪聲為 6 nV/√Hz。每個濾波器通道的模擬接地都位于后面板 BNC 連接器上，以提供完全的接地靈活性。過濾器接地可以連接到儀器的底盤接地或任何其他點。可以選擇 AC 和 DC 輸入耦合，反轉鍵允許通過按一下鍵將信號的相位移動 180°。最高 60 dB 的前置放大器增益可以以 10 dB 的增量指定。一個簡單的偏移調整螺釘可讓您將信號中的 DC 分量歸零。

過濾器特性

SR600 系列的濾波器特性如下所示。確切的濾波器傳遞函數在規格部分給出。（該圖顯示了低通響應。高通響應是通過反轉 f=1 周圍的曲線來找到的。橢圓濾波器典型的大量多余相位使 SR600 系列濾波器成為頻域應用的最佳選擇。請注意，SR640 系列濾波器的 0.1 dB 通帶紋波規格是一個測量規格，而不僅僅是傳遞函數的理論通帶紋波。其他濾波器特性包括 -115 dB/倍頻程的衰減斜率和大于 80 dB 的阻帶衰減。通道之間的最差情況相位匹配在 DC 至 100 kHz 范圍內優于 ±0.75°，對于低于 10 kHz 的截止頻率，則提高到 ±0.25°。

增益響應

后濾波器增益和旁通

在濾波器之后，另一個放大器部分提供高達 20 dB 的額外增益。標準輸出在 10 Vpp 下驅動大于 300 Ω的負載，而可選的高功率輸出將 10 Vpp 驅動到 50 Ω 負載中。每個過濾器都可以從前面板或計算機界面獨立旁路。旁路時，前置濾波器和后置濾波器增益都保持有效，生成的放大器具有 450 kHz 的帶寬。

編程

SR600 系列的一個關鍵特性是其可編程性。GPIB 和 RS-232 接口都是標準接口，所有儀器設置都可以通過接口查詢和更改。截止頻率可在 100 ms 內更改，使 SR600 系列成為涉及頻率捷變?yōu)V波器的應用的理想選擇。我們特別注意將微處理器以及 GPIB 和 RS-232 接口的存在引起的噪聲降至最低。接口電子元件和儀器的微處理器控制電路都與濾波器部分進行光學隔離，以減少數模串?dāng)_。CMOS 微處理器在接口和前面板處于非活動狀態時“休眠”，

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
