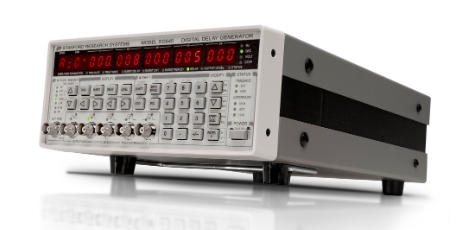

DG645 數字延遲發生器

DG645 是一款多功能數字延遲/脈沖發生器，可在高達 10 MHz 的重復頻率下提供精確定義的脈沖。與舊設計相比，該儀器提供了多項改進 — 更低的抖動、更高的精度、更快的觸發速率和更多的輸出。DG645 還具有以太網、GPIB 和 RS-232 接口，用于儀器的計算機或網絡控制。

Delay Generator Timing（延遲發生器時序）

時序圖

所有數字延遲發生器都通過計算快速時鐘（通常為 100 MHz）的周期來測量時間間隔。大多數數字 delay 發生器還具有較短的可編程模擬 delay，以實現比 clock period 更精細的時間間隔。不幸的是，如果 trigger 與 clock同相，則可能會出現一個 timing indeterminancy 的 clock cycle （通常為 10 ns）。

DG645 通過測量觸發器相對于內部時鐘的時序并補償模擬延遲來消除時序不確定性。這種方法將抖動降低了約 100×并允許內部速率發生器以任何速率運行，而不僅僅是時鐘頻率的子倍數。

觸發

DG645 具有多種觸發模式。內部速率發生器的周期抖動小于 100 ps，可設置為 100 μHz 至 10 MHz，分辨率為 1 μHz。具有可調閾值和斜率的外部觸發輸入可以觸發一個定時周期、一個周期的突發或單次觸發。可以通過按鍵觸發單發。線路觸發器與交流電源同步運行。后面板 trigger inhibit input 可以在定時周期內禁用 trigger 或任何脈沖輸出。

DG645 通過觸發釋抑和預分頻功能支持許多復雜的觸發要求。

Trigger holdoff （觸發器抑制） 設置連續觸發器之間的最短時間。如果應用程序中的 trigger 事件生成了顯著的噪聲瞬變，并且在生成下一個觸發器之前需要時間衰減，則此功能非常有用。觸發釋抑也可用于以輸入觸發速率的子倍數觸發 DG645。

前面板輸出

觸發預分頻使 DG645 能夠與更快的信號源同步觸發，但觸發頻率是原始觸發頻率的子倍數。例如，DG645 可以在 1 kHz 時觸發，但通過將觸發輸入預分頻 80,000 來與以 80 MHz 運行的鎖模激光器同步觸發。此外，DG645 還為每個前面板輸出包含一個單獨的預分頻器，使每個輸出能夠以觸發速率的子倍數運行。

前面板輸出

前面板有五個輸出：T0、AB、CD、EF 和 GH。The T0output 在 timing cycle的持續時間內被置位。T 的前沿0是零時間參考。編程延遲（A、B、C、D、E、F、G 和 H）設置為 0 s 至 2000 s，分辨率為 5 ps，以控制四個脈沖輸出的前沿和后沿的時序。

每個前面板輸出可以驅動 50 Ω 負載，并具有 50 Ω 源阻抗。輸出幅度可設置為 0.5 至 5.0 V，輸出偏移范圍可達 ±2 VDC，幾乎可以提供任何邏輯電平（NIM、ECL、PECL、CMOS 等）。在任何輸出幅度下，輸出轉換時間均小于 2 ns。

組合輸出

后面板輸出

可選的后面板輸出可用于支持各種應用。選項 1 提供 T0輸出和 8 個編程延遲（A、B、C、D、E、F、G 和 H），5 V 邏輯電平，轉換時間小于 1 ns。選項 2 提供相同的輸出，但為 30 V、100 ns 脈沖，在高噪聲環境中進行時序分配時轉換時間小于 5 ns。選項 3 提供 8 個組合輸出，可在 5 V 邏輯電平下提供 1 至 4 個脈沖，轉換時間小于 1 ns。每個輸出都有一個 50 Ω 的源阻抗。

時基

標準時基的精度為 5 ppm，抖動為10-8，適用于許多應用程序。對于需要更好的速率和延遲精度或降低速率和延遲抖動的用戶，可以使用可選的時基。

對于標準時基，1 s 延遲的定時誤差可能高達 5 μs，對于 OCXO 時基，則為 200 ns，但對于銣時基，則僅為 500 ps（校準后均已一年）。

Timing Error vs. Delay

對于短延遲，抖動通常為 20 ps。但是，對于 1 s 的延遲，標準時基可以產生高達 10 ns 的抖動，而可選時基產生的額外抖動不到 10 ps。

快速上升時間模塊

DG645 前面板輸出的轉換時間小于 2 ns。SRD1 是一個附件，內置于直插式 BNC 連接器中，可將前面板輸出的上升時間縮短到 100 ps 以下。最多可將 5 個 SRD1 連接到前面板，以縮短所有輸出的上升時間。
