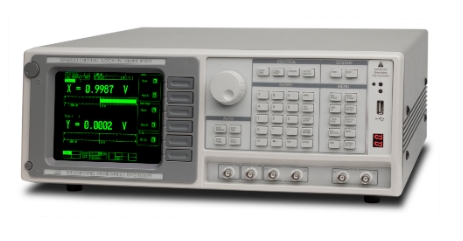

SRS/SR850/SRS SR850 鎖相放大器

• SRS/SR850/SRS SR850 鎖相放大器
• 欲購買或租賃SRS/SR850/SRS SR850 鎖相放大器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

SR850 是一款基于創新 DSP（數字信號處理）架構的數字鎖相放大器。與傳統鎖相放大器相比，SR850 具有許多顯著的性能優勢——更高的動態儲備、更低的漂移、更低的失真和顯著提高的相位分辨率。此外，平板顯示器和 65,536 點存儲器可以顯示和處理傳統鎖相無法實現的各種格式的數據。

數字精度

SR850 的輸入端是一個精密的 18 位 A/D 轉換器，可對 256 kHz 的輸入信號進行數字化處理。A/D 轉換器與高速 DSP 芯片一起，取代了傳統鎖相片中的模擬解調器（混頻器）、低通濾波器和直流放大器。SR850 不使用模擬元件，而是通過一系列精確的數學計算實現，消除了模擬元件固有的漂移、偏移、非線性和老化。同一 DSP 芯片以數字方式合成參考振蕩器，提供失真小于 -80 dBc、頻率分辨率為 100 mHz 且幅度分辨率為 2 mV 的源。

數字化靈活性

SR850 的顯示屏支持多種選項。數據可以以條形圖、極坐標圖和帶狀圖格式以數字或圖形方式查看。憑借 65,536 個內存點和高達 512 Hz 的數據采集速率，您可以準確地看到數據如何隨時間變化，而不僅僅是當前輸出值。采集數據后，SR850 提供各種數據縮減選項，例如 Savitsky-Golay 平滑、曲線擬合和統計分析。標準 RS-232 和 GPIB 接口使您可以輕松地將數據傳輸?shù)侥�的�?jì)算機。

帶條形圖的數字讀數

輸入通道

SR850 具有 6 nV/√Hz 輸入噪聲的差分輸入。輸入阻抗為 10 MΩ，最小滿量程輸入電壓靈敏度為 2 nV。輸入也可以配置為電流測量，可選電流增益為 106和 108V/A.提供一個線路濾波器（50 Hz 或 60 Hz）和一個 2× 線路濾波器（100 Hz 或 120 Hz），以消除與線路相關的干擾。然而，與傳統的鎖相放大器不同，SR850 的輸入端不需要跟蹤帶通濾波器。傳統鎖相片使用此濾波器來增加動態儲備。遺憾的是，帶通濾波器還會引入噪聲、幅度和相位誤差以及漂移。SR850 基于 DSP 的設計具有如此大的固有大動態儲備，因此不需要跟蹤帶通濾波器。

參考頻道

SR850 的參考源可以是外部施加的正弦波或方波，也可以是其自己的數字合成參考源。由于內部基準源是由用于乘法輸入的同一數字信號合成的，因此在使用內部基準時幾乎沒有基準相位噪聲。內部基準可以以固定頻率工作，也可以在 1 mHz 至 102.4 kHz 的整個工作范圍內以線性或?qū)��?shù)方式掃描。可以在參考頻率的任何整數諧波下執行諧波檢測，而不僅僅是前幾個諧波。

DSP 方法在使用 external reference 時也提供了相當大的優勢。采集外部基準的時間僅為 2 個周期 + 5 ms（或 40 ms，以更大者為準）——比傳統鎖相裝置快約 10 倍。

由于 SR850 使用數字相移技術而不是模擬移相器，因此可以以 1 毫秒的分辨率調整參考相位。此外，X 和 Y 輸出的正交度在 1 毫度以內。

輸出和時間常數

SR850 上的輸出時間常數以數字方式實現。低通濾波器滾降為 6、12、18 和 24 dB/倍頻程，時間常數范圍為 10 μs 至 30 ks。低于 200 Hz，SR850 可以執行同步濾波。同步濾波器的陷波頻率是參考頻率的倍數，這在低頻下特別有用，因?yàn)?2f 分量很接近，否則需要一個很長的時間常數才能有效濾波。SR850 使低頻工作成為一項耗時的任務。

高動態儲備

在給定的滿量程輸入電壓下，鎖相放大器的動態儲備是最大干擾信號與滿量程輸入電壓的比值（以 dB 為單位）。最大干擾信號定義為在鎖相無法以指定精度測量信號之前，可以在任何頻率下施加到輸入端的最大信號的幅度。

圖形、數字和條形圖顯示

SR850 具有所有鎖相器件中最高的動態儲備 （100 dB）。在傳統的鎖相放大器中，動態儲備的增加是以犧牲穩定性為代價的。由于 SR850 中濾波和增益過程的數字性質，因此可以在不犧牲穩定性或精度的情況下獲得超高的動態儲備。此外，SR850 的高動態儲備是在不使用模擬帶通濾波器的情況下獲得的，消除了此類濾波器引入的噪聲和誤差。

跟蹤和顯示

SR850 采集的數據最多可存儲在四個用戶定義的軌跡中。每條跡線都可以配置為 （A×B）/C，其中 A、B 和 C 可從 X、Y、R、Θ、噪聲、頻率或四個后面板輔助輸入中的任何一個中選擇。通過定義適當?shù)母�蹤，可以�?shí)時執行常見作，例如比率。跟蹤值可以顯示為具有關聯的大型數字顯示的條形圖，也可以顯示為將跟蹤值顯示為時間函數的條形圖。此外，您還可以顯示極坐標圖，顯示由信號的同相和正交分量形成的相量。所有顯示器都可以從前面板或計算機界面輕松縮放，并且自動縮放功能可用于快速優化顯示。該屏幕可以配置為單個大型顯示器，也可以配置為兩個水平分割的顯示器。
