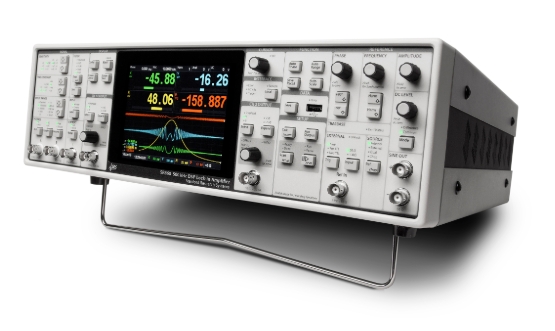

SRS/SR860/SRS SR860 鎖相放大器

• SRS/SR860/SRS SR860 鎖相放大器
• 欲購買或租賃SRS/SR860/SRS SR860 鎖相放大器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

卓越的性能。物超所值。它們就是您對 Stanford Research Systems 鎖相放大器的期望。它們由新的 SR860 鎖相放大器提供，這是 SRS 創新鎖相系列中的最新產品。SR860 具有無與倫比的模擬性能、先進的新數字信號處理功能、完全現代、直觀的用戶界面以及廣泛的計算機連接選項，是任何同步檢測應用的理想選擇。

憑借 30 多年的鎖相設計經驗，SRS 盡一切努力優化 SR860 的每一個細節。從消除開關模式噪聲的重型環形變壓器到為手機帶來鎖相的 iOS 連接，再到消除更多噪聲同時加快實驗速度的高級 DSP 濾波器，SR860 是真正的終極鎖相放大器。

信號輸入

趨勢圖

鎖定性能從前端開始。SR860 前端提供最先進的電壓和電流輸入放大器。電壓輸入是一個可切換的單端/差分 JFET 對放大器，在 1 kHz 時噪聲為 2.5 nV/√Hz，在 10 Hz 時噪聲低于 10 nV/√Hz。電壓輸入具有 10 MΩ 輸入阻抗，可以是交流或直流耦合。輸入連接器屏蔽可以通過用戶可選的 10 Ω（接地）或 10 kΩ（浮動）電阻器連接到儀器接地。

SR860 的內置電流放大器代表了對以前設計的重大改進。電流輸入范圍可在 1 μA 或 10 nA 范圍內選擇。1 μA 范圍具有 400 kHz 的帶寬和 130 fA/√Hz 的噪聲，而 10 nA 范圍提供 2 kHz 的帶寬和 13 fA/√Hz 的噪聲。

雖然內置的電壓和電流放大器適用于大多數應用，但 SR860 還與 SRS 提供的全系列專用前置放大器兼容。SR550（FET 輸入）、SR552（BJT 輸入）、SR554（變壓器輸入）、SR555（120 kHz 電流放大器）和 SR556（低噪聲電流放大器）都可以直接從 SR860 的后面板前置放大器電源端口供電。

靈敏度和輸入范圍

條形圖記錄

與以前的儀器一樣，SR860 的靈敏度設置是產生滿量程輸出的電壓（或電流）。但與以前的設計不同的是，SR860 的輸入范圍可以從前面板明確設置，而無需查閱令人困惑的“動態儲備”方程。只需選擇實驗所需的靈敏度，然后選擇不會過載的最小起始量范圍即可。就是這樣。

SR860 的有效動態儲備就是這兩個設置的比率。例如，在 10 nV 靈敏度設置和 300 mV 輸入范圍內，SR860 的有效動態儲備為3 × 107，或接近 150 分貝。

輸出時間常數

SR860 提供 1 μs 至 30 ks 的傳統 RC 響應輸出時間常數，滾降為 6、12、18 和 24 dB/oct。但除此之外，SR860 還提供先進的數字濾波器，可以顯著縮短測量時間，同時提高信噪比。低于 3 s 時，高級濾波器是高斯 FIR 濾波器，在與 RC 濾波器相同的噪聲帶寬下，具有明顯更好的上升時間和阻帶衰減。這些濾波器還具有對稱的上升和下降曲線，可在頻率掃描時保留特征形狀。當時間常數超過 3 s 時，高級濾波器是線性相位 IIR 濾波器，其建立速度幾乎是 RC 濾波器的兩倍，以實現等效阻帶衰減。

也可以在低于 4 kHz 的參考頻率下選擇同步濾波。同步濾波器可陷波輸出參考頻率的倍數，在進行低頻測量時非常有用，否則參考頻率的倍數會出現在鎖相輸出中。與以前的設計不同，SR860 中的同步濾波器可以選擇，而不會損失輸出分辨率。

參考頻道

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
