其它/OSA302/OSA305/索雷博 OSA302/OSA305 光譜分析儀

• 其它/OSA302/OSA305/索雷博 OSA302/OSA305 光譜分析儀
• 欲購買或租賃其它/OSA302/OSA305/索雷博 OSA302/OSA305 光譜分析儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

• 多探測器配置提供寬工作范圍：
  • OSA302：250 nm - 2.5 µm (40 000 - 4000 cm-1)
  • OSA305：1.0 - 5.6 µm (10 000 - 1786 cm-1)
• 四種分辨率設置和三種靈敏度水平
• 前面板上有用于波長校準的鎖頻激光輸出接頭
• 兩種光學輸入端口
  • FC/PC光纖耦合輸入
  • 自由空間輸入，四個4-40螺孔兼容60 mm籠式系統
• 用于外部同步的觸發輸入端口
• 內置軟管連接，可選配清洗產品
• 包含Windows®筆記本電腦和發貨清單標簽中的其它物件
• 需要演示設備，請聯系技術支持

Thorlabs Redstone® OSA302和OSA305光譜分析儀(OSA)測量隨波長變化的窄帶和寬帶光源功率。與上面的OSA型號相比，它們具有更高的分辨率和更低的噪聲本底。如設計標簽中所述，最大16 cm的光程差設定了1.9 GHz (0.063 cm-1)的最高光譜分辨率，而同時測量1532.8323 nm鎖頻對準激光的干涉圖可以確保低至±0.2 ppm(百萬分之一)高光譜準確度。對于線寬小于10 GHz的光源，波長計模式可以0.1 ppm分辨率和±0.5 ppm準確度測量中心波長。

為了滿足您特定的應用需求，Redstone OSA還有多種定制選項；詳詢技術支持。這種設備常用的定制選項包括不同的輸入端口、微調波長范圍、附加測試協議和無筆記本電腦發貨。

分辨率和靈敏度
這種高性能OSA提供四種分辨率設置，分別能分辨間隔為的4.0、1.0、0.25或0.063 cm-1光譜特征。另外還提供三種靈敏度水平用于控制采集速度和增益水平。每種靈敏度和分辨率設置下詳細的采集更新頻率規格，請看規格標簽。

校準激光器
對于Redstone OSA，通過前面板上的FC/APC光纖接頭可使用內部的鎖頻校準激光，這個接頭就在電源開關上方。如需使用這個激光校準波長，可使用附帶的單模光纖跳線連接前面板上的輸出接頭和FC/PC光纖輸入端口。在校準過程中，軟件將比較測量波長和參考值并完成校準。

干涉圖案平均
由于內部集成了寬帶參考光源，Redstone OSA能準確找到兩干涉臂之間的零光程差(ZPD)位置。ZPD可用于平均干涉圖案，由此降低信噪比。兩干涉臂之間的光束輪廓重疊度使用壓電驅動器進行優化。

光纖耦合和自由空間輸入
我們所有的OSA直接接受光纖耦合或自由空間輸入。光纖耦合輸入兼容單模和多模FC/PC跳線。對于標準石英玻璃多模光纖跳線，建議最大芯徑Ø50 µm，最大數值孔徑0.22；對于氟化物玻璃光纖跳線，建議最大芯徑Ø100 µm，最大數值孔徑0.26。單模跳線提供最高對比度。如需帶其它光纖輸入插孔的OSA，請聯系技術支持。

自由空間輸入孔徑接受最大Ø10 mm的準直輸入光束，相比OSA20xC系列光譜分析儀可更高效地收集微弱信號。如需將輸入光與OSA內部干涉儀對準，可通過OSA軟件啟動Class 1對準紅光，啟動后激光將從孔徑中發射出來。入射光束應與對準光束共線，使OSA提供最佳測量準確度。關于自由空間對準的詳細介紹，請參考這篇應用文章。輸入孔徑周圍有四個4-40螺孔，兼容我們的60 mm籠式系統；使用不短于1.5英寸的籠桿，可以防止安裝的籠式組件與門蓋發生碰撞。關于自由空間耦合的詳細信息請看自由空間耦合標簽。

軟管接口，可用于清洗

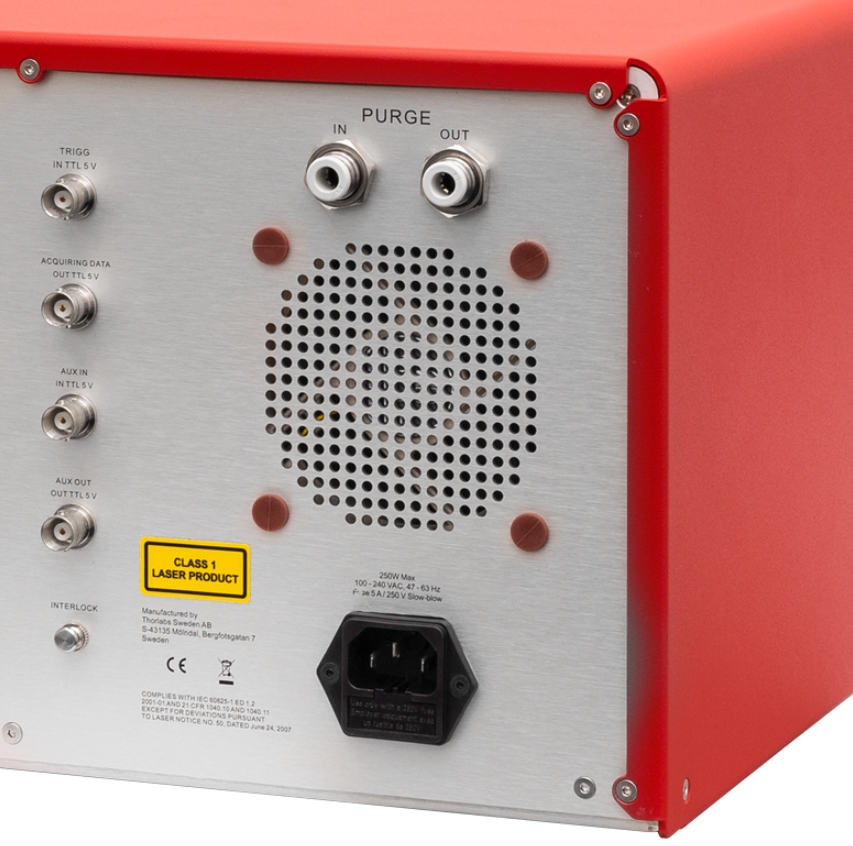

為了減少測量光譜中的水吸收線，我們的OSA在后面板上提供兩個1/4英寸內徑快拆軟管接頭，可連接使用干燥空氣清洗干涉儀。Thorlabs空氣凈化循環裝置非常適合這個用途。由于光學元件都不是吸濕材料，一般無需清洗OSA，但對氣體探測和識別等應用可能有用，因?yàn)橥鈿ぶ腥绻�有痕量氣體時會影響測量結果。氣體光譜標簽中介紹了一個使用OSA203C的示例裝置。

軟件
Redstone OSA包含預裝OSA軟件的Windows®筆記本和一根USB3.0高速電纜。這個軟件有圖形用戶界面(GUI)，包含各種測量和分析工具；詳細的軟件能力介紹，請看軟件標簽。為了給OSA提供簡單接口，軟件還提供了用于支持LabVIEW®、C、C++和C#的各種驅動。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
