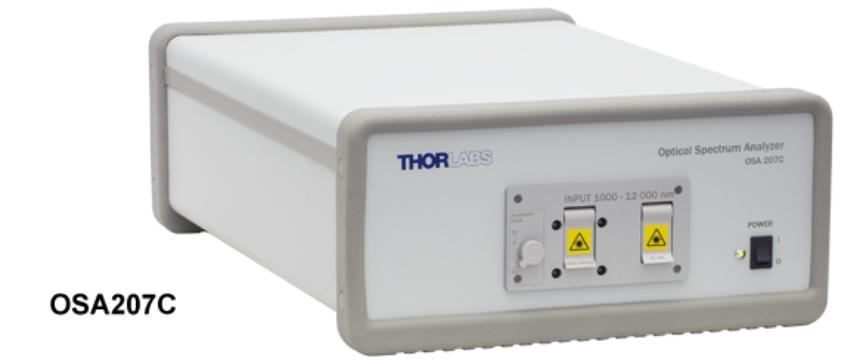

其它/OSA207C/索雷博 OSA207C 光譜分析儀

• 其它/OSA207C/索雷博 OSA207C 光譜分析儀
• 欲購買或租賃其它/OSA207C/索雷博 OSA207C 光譜分析儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

• 不同光譜范圍的五種型號
  • OSA201C: 350 - 1100 nm
  • OSA202C: 600 - 1700 nm
  • OSA203C: 1.0 - 2.6 µm (10 000 - 3846 cm-1)
  • OSA205C: 1.0 - 5.6 µm (10 000 - 1786 cm-1)
  • OSA207C: 1.0 - 12.0 µm (10 000 - 833 cm-1)
• 兩種光學輸入端口
  • FC/PC光纖耦合輸入
  • 自由空間輸入，四個4-40螺孔兼容30 mm籠式系統
• 內置軟管連接，可選配清洗產品
• 包含Windows®筆記本電腦和上面發貨清單標簽中的其他物件
• 需要演示設備，請聯系技術支持

Thorlabs OSA測量隨波長變化的窄帶和寬帶光源功率。如設計標簽中所述，最大光程差為±4 cm時，可以確定最高光譜分辨率為7.5 GHz(0.25 cm-1)，而同時測量632.991 nm穩定型氦氖激光器的干涉圖可以確保±2 ppm光譜準確度。對于線寬小于10 GHz的光源，波長計模式可以0.1 ppm分辨率和±1 ppm準確度測量中心波長。

Click to Enlarge
防護蓋后的FC/PC光纖插孔(顯示的是OSA202C)

Click to Enlarge
防護蓋后的自由空間光學輸入(顯示的是OSA202C)

Click to Enlarge
OSA20xC設備背后的軟管接口，用于清洗

Click for Details

View Imperial Product List

View Metric Product List

在自由空間端口前面使用CRM1P旋轉安裝座安裝Ø1/2英寸離軸拋物面反射鏡

光纖耦合與自由空間輸入
我們所有的OSA直接接受光纖耦合或自由空間輸入。光纖耦合輸入兼容單模和多模FC/PC跳線。對于標準石英玻璃多模光纖跳線，建議最大芯徑Ø50 µm，最大數值孔徑0.22；對于氟化物玻璃光纖跳線，建議最大芯徑Ø100 µm，最大數值孔徑0.26。單模跳線提供最高對比度。如需帶其它光纖輸入插孔的OSA，請聯系技術支持

自由空間輸入孔徑接受最大Ø6 mm的準直輸入光束。如需將輸入光與OSA內部干涉儀對準，可以打開旋轉開關，從孔徑發射一束Class 1對準紅光。請看上面視頻2分47秒處的演示。入射光束應與對準光束共線，使OSA提供最佳測量準確度。輸入孔徑周圍有四個4-40螺孔，兼容我們的30 mm籠式系統；使用不短于1.5英寸的籠桿，可以防止安裝的籠式組件與門蓋發生碰撞。關于自由空間耦合的詳細信息請看自由空間耦合標簽。

軟管接口，可用于清洗
為了減少測量光譜中的水吸收線，我們的OSA在后面板上提供兩個1/4英寸內徑快拆軟管接頭，可連接使用干燥空氣清洗干涉儀。Thorlabs空氣凈化循環裝置非常適合這個用途。由于光學元件都不是吸濕材料，一般無需清洗OSA，但對氣體探測和識別等應用可能有用，因為外殼中如果有痕量氣體時會影響測量結果。氣體光譜標簽中介紹了一個使用OSA203C的示例裝置。

軟件
每臺OSA20xC儀器包含預裝OSA軟件的Windows®筆記本和一根USB2.0電纜。這個軟件有圖形用戶界面(GUI)，包含各種測量和分析工具；詳細的軟件能力介紹請看軟件標簽。為了給OSA提供簡單接口，軟件還提供了用于支持LabVIEW®、C、C++和C#的各種驅動。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
