詳細資料：

,

特性

• 高精度、低噪聲的強度噪聲分析儀，頻率高達3 MHz
• 多個采樣頻率，用于優化分辨率帶寬(見表1.1)
• 輸入電壓范圍：±3.85 V
• BNC信號輸入，內部端接10 kΩ阻抗
• 通過強度噪聲分析儀軟件操作(軟件下載見軟件標簽)
  • 顯示頻域或時域數據
  • 以功率譜密度或相對強度噪聲(RIN)為單位的頻域讀數
  • 計算總積分相對強度噪聲(IRIN)
  • 需要用戶提供計算機(詳細信息請查看軟件標簽)

應用

• 激光相對強度噪聲的表征
• 光學裝置中的噪聲檢測(聲學噪聲、電噪聲、振動噪聲)
• 確定鎖定探測的最佳頻率
• CARS、SRS或瞬態吸收系統的診斷
• 誤差信號頻域的優化(PID參數)
• 實驗室電壓或電流信號的頻譜分析
• 光子集成電路(PIC)噪聲分析(見PIC測試演示標簽)

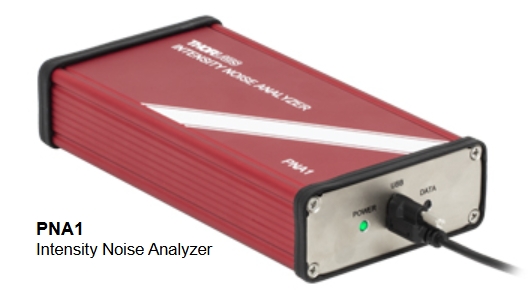

Thorlabs的PNA1強度噪聲分析儀(INA)是一款高精度(18位模數轉換)設備，用于測量光學系統中的強度噪聲。此設備具有DC到3 MHz輸入頻率帶寬，可重疊多個采樣率的數據以優化分辨率帶寬，并在其整個帶寬內提供較高的頻率軸分辨率(見表1.1)；9 Hz的最小分辨率帶寬非常適合解析低頻噪聲源。這款低噪聲設備的標稱本底噪聲低于-140 dBV2/Hz，旨在識別光學實驗中的環境噪聲源，例如環境照明或電線噪聲。此設備的理想應用還包括光源和儀器開發，其中表征噪聲水平或檢測界限至關重要；相關示例測量請查看應用標簽。

通過外殼前面板(見前后面板標簽)上的同軸輸入連接到電壓源時，INA以18位分辨率對輸入信號進行采樣。此設備可用于高達±3.85 V的電壓輸入和最大100 mA的電流。常見的電壓源包括傳感器，例如用于測量光學裝置輸出的光電二極管，以及電子設備的監測輸出。此輸入內部端接10 kΩ阻抗；通過添加饋通終端(例如T4119 50 Ω BNC饋通終端)可以實現更低的輸入阻抗。對于需要偏壓光電二極管的應用，我們建議使用VT2可變電阻BNC饋通終端。

為給低頻信號提供較高的頻率軸分辨率，數據采集以三種不同的采樣率進行：12.5 MHz、781.25 kHz和48.83 kHz。INA的信號調節硬件和數字邏輯設計均經過優化，用于低噪聲且高分辨率的數據采集。此數據通過高速USB 2.0連接傳輸?shù)接脩籼峁┑腜C。

PNA1噪聲分析儀通過外殼后面板上的mini-B USB端口供電，此端口用于連接高速PC USB type-A端口。這也提供了控制設備所需的USB 2.0協議。每臺設備都隨附一根USB-ABL-60 USB 2.0 type-A轉mini-B電纜，電纜帶鎖定螺絲。

前面板包含電源和數據LED指示燈，可輕松識別PNA1噪聲分析儀的運行狀態。設備已通電但未使用時，Power LED燈亮，Data LED燈滅；設備在傳輸數據時，Data LED燈常亮綠色。
