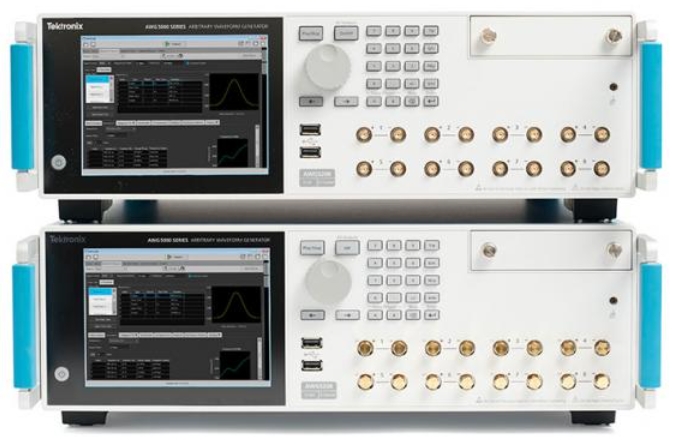

Tektronix/AWG5204/泰克 AWG5204 任意波形發生器

Tektronix/AWG5204/泰克 AWG5204 任意波形發生器
欲購買或租賃Tektronix/AWG5204/泰克 AWG5204 任意波形發生器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品概述：

泰克 AWG5204 任意波形發生器為工程師和研究人員提供前沿創新，在信號生成領域處于領先地位。AWG5204 提供無與倫比的信號保真度以及一流的采樣率和存儲深度，為您提供業界最佳的復雜射頻基帶信號生成和精密實驗應用的信號激勵解決方案。泰克 AWG5204 具有高達 5GS/s 的采樣率(插值時為 10 GS/s)和 16 位垂直分辨率，可以輕松生成復雜信號并準確回放現有捕獲的信號。如果可以定義或捕獲波形，則泰克 AWG5204 可以重現該信號。廣泛且不斷增長的波形生成插件庫經過優化，專門與泰克 AWG 系列配合使用，提供特定的波形創建功能，而 MATLAB、Excel 或其他等第三方解決方案則可以靈活地創建和導入您想要的任何波形。與 RF 通用波形創建插件結合使用時，AWG5204 可以應對嚴峻的設計挑戰。RF Generic 插件是一個軟件包，可對調制基帶、IF 和 RF 信號進行數字合成，通過充分利用泰克 AWG5204 系列任意波形發生器的高級信號生成功能，將信號生成提升到新的水平。

產品特點：

高保真信號生成：基于 16 位垂直分辨率，可實現高精度的信號輸出，確保生成信號的幅度、相位等參數的準確性，無雜散動態范圍性能好于 - 70dBc，能有效減少信號失真和雜散信號的干擾，提供高保真的信號。

多種波形創建方式：不僅可以生成標準的正弦波、方波、三角波等波形，還能通過內置的波形編輯功能或導入外部創建的波形文件，輕松創建各種復雜的任意波形。支持從第三方工具如 MATLAB、Excel 等導入矢量波形，也可使用泰克提供的針對 AWG 產品家族優化的波形發生插件來創建特定波形。

高速采樣與存儲：采樣率高達 10GS/s（采用 2x 內插），能夠快速準確地對輸入信號進行采樣和數字化處理，每條通道具有 2G 樣點波形存儲深度，支持以 5GS/s 采樣率播放長達 400ms 的數據，及以 2.5GS/s 采樣率播放長達 800ms 的數據，可滿足長時間、高分辨率的信號記錄和回放需求。

內置數字 IQ 調制器：集成數字復合調制器和多速率內插功能，通過內置 IQ 調制功能，可以消除由于外部調制器和混頻器引起的 IQ 不匹配，且沒有帶內載波饋通和鏡像，能有效緊湊地直接生成復雜的 RF 信號。

多機同步功能：支持多機同步，可實現多通道高速 AWG 系統，通過將多臺 AWG5204 設備同步連接，可以擴展系統的通道數量和信號生成能力，滿足大規模、復雜信號生成的需求。

便捷的操作與控制：內置顯示器和按鈕，可直接從前面板上迅速選擇、編輯、播放波形，觸發事件。同時，新型 SourceXpress 平臺把所有 AWG 儀器控制和波形生成功能放到 Microsoft Windows PC 中，方便用戶通過電腦進行遠程控制和操作，加載波形、創建序列、打開回放等都無需在 AWG 上實現。

技術參數

通道數：4 通道，可同時生成和輸出 4 路獨立的信號，便于進行多通道信號的同步測試和分析。

頻率范圍：2GHz（在 - 3dB 條件下），能夠覆蓋從低頻到高頻的廣泛頻率范圍，滿足不同應用場景下的信號頻率需求。

輸出幅度：直流直接輸出為 1.5Vp-p 差分；交流直接輸出為 - 17 到 - 5dBm 單端，帶寬 10MHz 到 2GHz（標準）；直流放大輸出為 - 85 到 + 10dBm 單端，帶寬 10MHz 到 2GHz（可選）。

最小脈沖寬度：400ps，可生成窄脈沖信號，適用于需要短脈沖激勵或測試的應用。

上升時間：（20%-80%）為 150ps，信號的上升沿陡峭，能夠快速地從低電平切換到高電平，對于模擬高速信號的變化具有重要意義。

應用領域

通信領域：用于生成各種復雜的調制信號，如 QAM、PSK 等，以測試通信設備的接收性能、解調算法等。還可模擬通信信道中的各種干擾和衰落情況，評估通信系統在不同環境下的穩定性和可靠性。

雷達系統：可生成雷達信號波形，如線性調頻信號、相位編碼信號等，用于雷達發射機的測試、接收機的性能評估以及雷達信號處理算法的驗證等，幫助雷達設計人員在設計 / 調試階段徹底測試所有可能的情況

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
