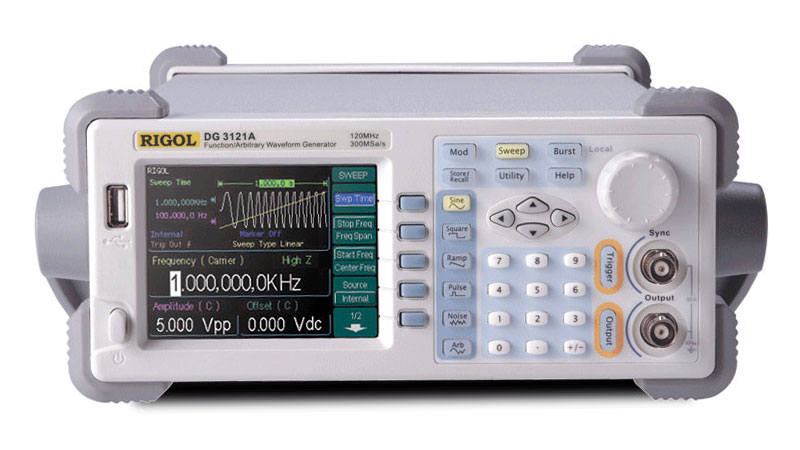

RIGOL/DG3000 系列/函數/任意波形信號發生器
- RIGOL/DG3000 系列/函數/任意波形信號發生器
- 欲購買或租賃RIGOL/DG3000 系列/函數/任意波形信號發生器？請在線咨詢或拔打24小時電話：13715327187
 |
詳細資料：
| 產品型號 | DG3061A | DG3101A | DG3121A |
| 最高輸出頻率 | 60 MHz | 100 MHz | 120 MHz |
| 接口 | USB Device，RS-232，LAN/GPIB | ||
| 選配 | 數字邏輯輸出模塊 | ||
| 型號 | DG3121A | DG3101A | DG3061A |
| 波形 | 正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下降、Sinc波、心電圖波、直流 | ||
| 正弦波 | 1 µHz － 120 MHz | 1 µHz － 100 MHz | 1 µHz － 60 MHz |
| 方波 | 1 µHz － 120 MHz | 1 µHz － 100 MHz | 1 µHz － 60 MHz |
| 脈沖 | 500 µHz － 36 MHz | 500 µHz － 30 MHz | |
| 鋸齒波 | 1 µHz － 1 MHz | ||
| 白噪聲 | 50 MHz帶寬 | 40 MHz帶寬 | 30 MHz帶寬 |
| 任意波 | 1 µHz － 25 MHz | ||
| 分辨率 | 1 µHz | ||
| 準確度 | 90天內10 ppm 1年內20 ppm, 18°C - 28°C | ||
| 溫度系數 | < 2 ppm/°C | ||
| 正弦信號特性 | |||
| 諧波失真 | < 1 Vpp | > 1 Vpp | |
| DC － 20 kHz | -70 dBc | -70 dBc | |
| 20 kHz － 100 kHz | -65 dBc | -60 dBc | |
| 100 kHz － 1 MHz | -50 dBc | -45 dBc | |
| 1 MHz － 10 MHz | -40 dBc | -35 dBc | |
| 總諧波失真 | DC － 20 kHz0.04% | ||
| 寄生信號（非諧波） | DC － 1 MHz < -70 dBc 1 MHz － 10 MHz < -70 dBc + 6 dB/octave | ||
| 相位噪聲 | 10 kHz Offset –115 dBc / Hz, 典型值 | ||
| 方波信號特性 | |||
| 上升/下降時間 | < 8 ns (10% － 90%) | ||
| 過沖 | < 2% | ||
| 占空比 | 20% － 80% (小于 25 MHz) 40% － 60%（25MHz － 50MHz） 50%(大于50 MHz) | ||
| 不對稱性(在50% 占空比下) | 周期的1% + 5ns | ||
| 抖動 | 300ps + 周期的100ppm | ||
| 脈沖信號特性 | |||
| 脈沖寬度 | 周期最大2000 s：最小8 ns，分辨率1 ns | ||
| 可變邊沿 | 5 ns － 1 ms | ||
| 過沖 | < 2% | ||
| 抖動 | 300ps + 周期的0.1 ppm | ||
| 任意波特性 | |||
| 頻率范圍 | 1 µHz － 25 MHz | ||
| 波形長度 | 2 － 1 M 點 | ||
| 垂直分辨率 | 14 bits (including sign) | ||
| 采樣率 | 300 MSa/s | ||
| 最小上升/下降時間 | 35 ns | ||
| 抖動 (RMS) | 6 ns + 30ppm | ||
| 非易失存儲 | 4個波形 | ||
| 輸出特性 | |
| 幅度 | 10 mVpp - 10 Vpp（50 Ω） 20 mVpp - 20 Vpp（高阻）[注1] |
| 垂直分辨率(1 kHz) | 設置值的± 1% ± 1 mVpp |
| 幅度平坦度 (相對1 kHz正弦波) | <60 MHz 0.20 dB 60 MHz － 100 MHz 0.60 dB 100 MHz － 120 MHz 1.00 dB |
| 直流偏移 | |
| 范圍（峰值A(chǔ)C＋DC） | ±5 V （50 Ω） ±10 V （高阻） |
| 偏移精度 | 偏移設置的± 2% 幅度的± 0.5%± 2 mV |
| AM調制 | |
| 載波 | 正弦，方波，鋸齒波，任意波 |
| 源 | 內部/外部 |
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2 mHz － 20 kHz) |
| 調制深度 | 0% － 120% |
| FM調制 | |
| 載波 | 正弦，方波，鋸齒波，任意波 |
| 源 | 內部/外部 |
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2 mHz － 20 kHz) |
| 頻偏 | DC － 60 MHz[注2] |
| PM調制 | |
| 載波 | 正弦，方波，鋸齒波，任意波 |
| 源 | 內部/外部 |
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2mHz － 20kHz) |
| 相偏 | 0 － 360° |
| FSK調制 | |
| 載波 | 正弦，方波，鋸齒波，任意波 |
| 源 | 內部/外部 |
| 調制波 | 50%占空比的方波 (2mHz － 100kHz) |
| PWM調制 | |
| 載波 | 脈沖 |
| 源 | 內部/外部 |
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2 mHz － 20 kHz) |
| 掃頻 | |
| 載波 | 正弦，方波，鋸齒波，任意波 |
| 類型 | 線性或指數 |
| 方向 | 上/下 |
| 掃頻時間 | 1 ms － 500 s ± 0.1% |
| 觸發源 | 手動，外部或內部 |
| 標記 | 同步信號下降沿（頻率可設置） |
| 脈沖串 | |
| 波形 | 正弦，方波，鋸齒波，脈沖，噪聲和任意波 |
| 類型 | 計數（1到1,000,000個周期），無限，門控 |
| 起止相位 | -360° － +360° |
| 內部周期 | 1 µs – 300 s ± 1% |
| 門控源 | 外部觸發 |
| 觸發源 | 手動，外部或內部 |
| 顯示 | 4.0" QVGA 彩色液晶顯示 |
| 電源 | 100 － 240 VACRMS，45 － 440 Hz，CAT II，50 W |
| 重量 | 3.5 kg |
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
