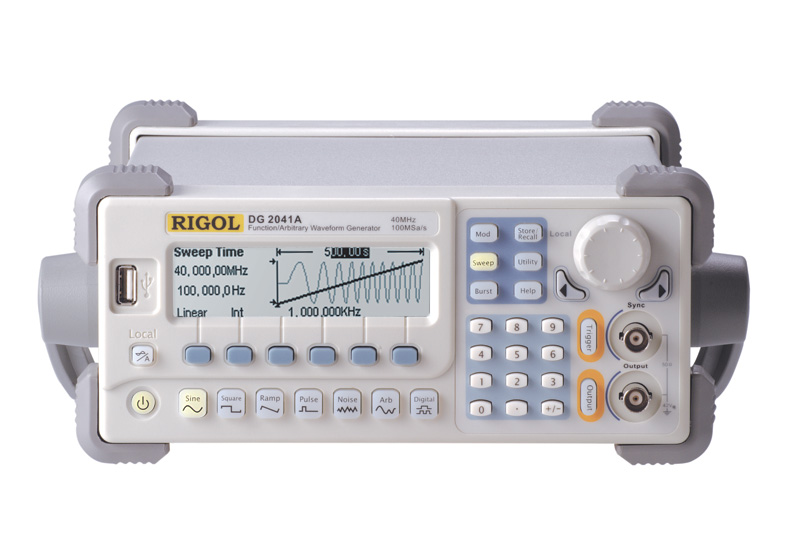

RIGOL/DG2000 系列/函數/任意波形信號發生器
- RIGOL/DG2000 系列/函數/任意波形信號發生器
- 欲購買或租賃RIGOL/DG2000 系列/函數/任意波形信號發生器？請在線咨詢或拔打24小時電話：13715327187
 |
詳細資料：
| 產品型號 | DG2021A | DG2041A |
| 最高輸出頻率 | 25 MHz | 40 MHz |
| 接口 | USB Host,USB Device,RS-232,LAN/GPIB | |
| 選配 | 數字邏輯輸出模塊 | |
| 型號 | DG2041A | DG2021A |
| 波形 | 正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下降、Sin(x)/x、心電圖波、直流 | |
| 正弦波 | 1µHz到40MHz | 1µHz到25MHz |
| 方波 | 1µHz 到 40MHz | 1µHz 到25MHz |
| 脈沖 | 500µHz 到16MHz | 500µHz 到 10MHz |
| 鋸齒波 | 1µHz 到500kHz | 1µHz 到 250kHz |
| 任意波 | 1µHz to 12MHz | |
| 白噪聲 | 20MHz帶寬 (-3dB) | |
| 分辨率 | 1 µHz | |
| 準確度 | 90天內10 ppm 1年內20 ppm, 18°C - 28°C | |
| 溫度系數 | < 2 ppm/°C | |
| 正弦信號特性 | |||
| 諧波失真 | < 1 Vpp | > 1 Vpp | |
| DC 到20 kHz | -70 dBc | -70 dBc | |
| 20 kHz 到 100 kHz | -65 dBc | -60 dBc | |
| 100 kHz 到 1 MHz | -50 dBc | -45 dBc | |
| 1 MHz 到 10 MHz | -40 dBc | -35 dBc | |
| 總諧波失真 | DC 到 20 kHz0.04% | ||
| 寄生信號（非諧波） | DC 到 1 MHz < -70 dBc 1 MHz 到 10 MHz < -70 dBc + 6 dB/octave | ||
| 相位噪聲 | 10kHz Offset –115 dBc / Hz, 典型值 | ||
| 方波信號特性 | |||
| 上升/下降時間 | < 8 ns (10% to 90%) | ||
| 過沖 | < 2% | ||
| 占空比 | 20% to 80% (to 10 MHz) | ||
| 不對稱性(在50% 占空比下) | 周期的1% + 5ns | ||
| 抖動 | 300ps + 周期的0.1% | ||
| 脈沖信號特性 | |||
| 脈沖寬度 | 周期最大2000s：最小12ns，分辨率1ns | ||
| 可變邊沿 | 5ns 到 1ms | ||
| 過沖 | < 2% | ||
| 抖動 | 300ps + 周期的0.1 % | ||
| 任意波特性 | |||
| 頻率范圍 | 1uHZ to 12MHz | ||
| 波形長度 | 2 to 512 K 點 | ||
| 垂直分辨率 | 14 bits (including sign) | ||
| 采樣率 | 100MSa/s | ||
| 最小上升/下降時間 | 10ns | ||
| 抖動 (RMS) | 2.5 ns + 30ppm | ||
| 非易失存儲 | 4個波形 | ||
| 輸出特性 | |||
| 幅度 | 20 mVpp - 10 Vpp （50Ω） 40 mVpp - 20 Vpp （高阻）[注1] | ||
| 垂直分辨率(100 kHz) | 設置值的± 1% ± 1 mVpp | ||
| 幅度平坦度 (相對100 kHz正弦波) | < 10 MHz 0.1 dB (± 1%) 10 MHz 到25 MHz 0.15 dB (± 1.5%) 25 MHz 到40 MHz 0.18 dB (± 2.0%) | ||
| 直流偏移 | |||
| 范圍（峰值AC＋DC） | ±10V （50Ω） ±20 V （高阻） | ||
| 偏移精度 | 偏移設置的± 2% 幅度的 0.5%|Voffset|+ 2mV | ||
| AM調制 | |||
| 載波 | 正弦，方波，鋸齒波，任意波 | ||
| 源 | 內部/外部 | ||
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2mHz to 20kHz) | ||
| 調制深度 | 0% - 120% | ||
| FM調制 | |||
| 載波 | 正弦，方波，鋸齒波，任意波 | ||
| 源 | 內部/外部 | ||
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2mHz to 20kHz) | ||
| 頻偏 | DC 到 20 MHz[注2] | ||
| PM調制 | |||
| 載波 | 正弦，方波，鋸齒波，任意波 | ||
| 源 | 內部/外部 | ||
| 調制波 | 正弦，方波，鋸齒波，噪聲，任意波 (2mHz to 20kHz) | ||
| 相偏 | 0 到 360° | ||
| FSK調制 | |||
| 載波 | 脈沖 | ||
| 源 | 內部/外部 | ||
| 調制波 | 50%占空比的方波 (2mHz to 100kHz) | ||
| PWM調制 | |||
| 載波 | 脈沖 | ||
| 源 | 內部/外部 | ||
| 調制波 | 脈沖寬度的0%到100% | ||
| 掃頻 | |||
| 載波 | 正弦，方波，鋸齒波，任意波 | ||
| 類型 | 線性或指數 | ||
| 方向 | 上/下 | ||
| 掃頻時間 | 1 ms 到 500 s ± 0.1% | ||
| 觸發源 | 手動，外部或內部 | ||
| 標記 | 同步信號下降沿（頻率可設置） | ||
| 脈沖串 | |||
| 波形 | 正弦，方波，鋸齒波，脈沖，噪聲和任意波 | ||
| 類型 | 計數（1到50,000個周期），無限，門控 | ||
| 起止相位 | -360° to +360° | ||
| 內部周期 | 1 ms – 500 s ± 1% | ||
| 門控源 | 外部觸發 | ||
| 觸發源 | 手動，外部或內部 | ||
| 顯示 | 256 x 64 單色點陣液晶顯示 | ||
| 電源 | 100 ~ 240 VACRMS，45 ~ 440Hz，CAT II，40W | ||
| 重量 | 2.7kg | ||
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
