詳細資料：

美國JDSU 2M誤碼測試儀

E1 與資料測試儀

(EST-120, EST-125, EDT-130, EDT-135)

可擴展的數字網絡測試

主要特點

• 通過靈活的軟件配置能力，提供一個可擴展的E1與資料測試解決方案。能通過不的軟件配置進行E1業務(幀中繼，GSM)與子速率復用系統(X.50、HCM、V.110)測試
• 具有自動配置功能的直觀用戶接口和大而清晰的屏幕顯示，使用戶能夠?qū)﹄娐穲?zhí)行快速評估
• 對E1的平衡與非平衡電路進行物理層的完整測試，包括BERT、VF、環路延遲、信號電平、脈沖形狀與抖動
• 提供基于ITU-T G.821、G.826與M.2100建議的服務質量(QoS) 測試
• 通過獲得專利的Gelbricht同步方法，在QoS測試中準確區分比特誤碼與比特滑碼問題
•
• E1與資料測試系列儀表為數字網絡的安裝、開通與維護工程師提供了一個可擴展的、能夠滿足未來測試需求的解決方案。這些儀表可以對眾多的設備進行成幀與非成幀測試，確保技術人員能夠快速而有效地完成工作。E1與資料測試儀表結構緊
• 湊，采用結實而輕便的掌上型機箱，是工程現場測試的首選。
• E1與資料測試系列儀表解決方案價格低廉、高效省時、支持多種語言，通過軟件配置選項支持多種測試功能，包括脈沖波形分析、抖動與幀中繼，所有這些功能都在相同的用戶接口下實現。通過在通用的硬件平臺上進行軟件配置和選擇，可以滿足各種測試需求，還可以根據需求重新進行配置或升級。
•
• 此系列產品包括EST-120， EST-125， EDT-130 與EDT-135。其中EST-120 與EST-125 是多用途現場業務測試儀，用于對E1 PCM 電路進行開通、維護測試與故障查找，它們可以執行許多測試，包括成幀與非成幀監測、成幀與非成幀端到端測試，信道信令監測，環路延遲測試與重復的BERT 測試。EDT-130和EDT-135 對于與EST系列在E1 電路測試具有相同的功能，所不同的是提供擴展的接口用于資料電路與復用器測試。

E1與資料測試儀的一些重要功能與優勢包括：

易于使用

EST/EDT系列儀表設計以用戶為本。此儀表小巧輕便，便于手持與攜帶，具有帶

背景光的大LCD顯示屏，能夠適用于任何測試環境。

快速故障識別

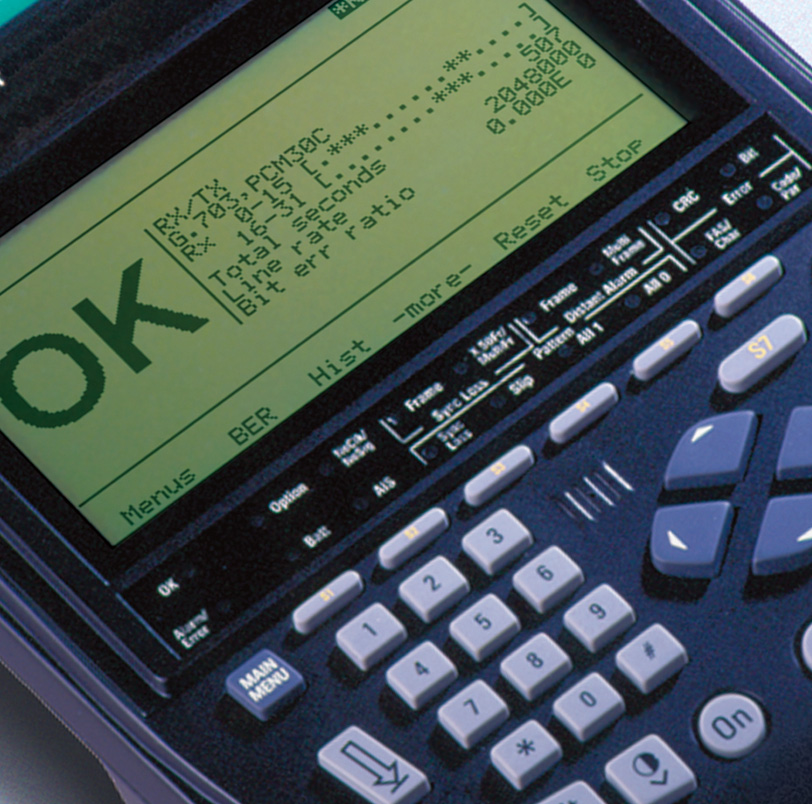

測試結果以一種簡潔的、圖形化的格式來顯示，當沒有誤碼或告警出現時，顯示易于識別的大“OK”(圖1)。此測試儀還支持多種語言。采用全面的告警與誤碼狀態LED，技術人員能夠在遠距離看到清晰的故障指示。所有的結果與資料可以被存

貯，以便以后進行分析，并且可以通過一個外部打印機或者計算機一鍵打印。

自動配置

自動配置特性方大大簡化了儀表設置。僅需按兩下鍵就可以啟動成幀或非成幀的業務量測試。對于成幀信號，此儀表可以確定成幀類型，時隙分配以及測試碼型類型。

Gelbrich同步

具有專利的Gelbrich同步方法能夠執行測試碼型同步以及BERT測試，即使是在出現快速突發誤碼的情況下。同時它還可以區分比特滑碼與比特誤碼，這一特性在QoS測試中是非常重要的。

結果存貯與打印

EST/EDT系列儀表具有8個存貯區用于存貯配置與測試的結果，以便隨時可以調取觀測或打印這些信息。儀表通過串口與打印機連接，或通過串并轉換電纜連接并行打印機。此外，可以采用一個軟件，如WG Print Capture（打印捕捉）直接將結果打印到PC機上。

可編程定時器

此儀表可以設定測試開始時間和測試持續時間。

電池／電源供電

對于現場應用，儀表使用充電電池，電池使用時間為8 ～10小時。長時間的測試可以使用交流電源適配器。

軟件選件

EST-125與EDT-135儀表的一個重要特性是能夠通過裝載軟件選件以擴展測試功能。

面向應用的靈活配置

可以提供各種面向不同應用的配置包，這些配置將此儀表與根據需求挑選的測試軟件和附件結合在一起。如果測試要求發生變化，可以提供各種配置包將EST/EDT儀表升級到EDT-135。

附件

配置了ELM-2附件的儀表能夠被連接到帶有危險電壓與÷f 失真的2 Mbps線路上。它去掉直流電壓，對電壓信號進行均衡，同時還測試并顯示信號電平。

使用V.11 電纜測試適配器

V.11電纜測試適配器用來檢測V.11電纜的各種常見故障，如果不使用該適配器，這些故障可能被認為是平衡線路接口的本身的特點而被忽視。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
