美國JDSU OLS系列光源
一、光源介紹：

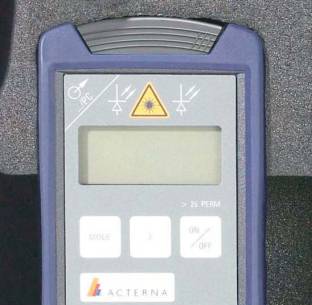

安科特納袖珍型手持光源OLS-5和OLS-6是安科特納公司多年光測試技術領域經驗的結晶，用于配合安科特納袖珍和高性能光功率進行雙波長測試。The Acterna pocket-sized light sources
OLS-6設計用于各種單模應用的雙波長測試。提供獨立的1310 nm和1550 nm激光器接口或1550 和1625 nm激光器接口。配合安科特納的光功率計(OLP)，即可非常快捷可靠的波長自動探測測試和自動雙波長測試。OLS-6的1625 nm波長允許對光纖的彎曲效應進行探測測試。這使其成為DWDM的應用的理想工具。
OLS-6設計用于各種單模應用的雙波長測試
被測試光纖通過一個測試口連接到850 nm和1300 nm激光器，配合安科特納的光功率計(OLP)，即可非常快捷可靠的波長自動探測測試和自動雙波
長測試。
二、特點
－ 堅固、緊湊、超輕
－ 簡單易用
－ 3年校準周期
－ OLP-5：用于多模光纖850和1300 nm波長
－ OLS-6：用于單模光纖1310和1550 nm或1550和1625 nm波長
三、技術指標
1、Acterna OLS-5 (850/1300 nm)光源技術指標
激光器類型LED(laser class 1)
波長范圍850 nm ± 20 nm
1300 nm ± 50 nm
譜寬(FWHM) 型值50 nm@ 850 nm
120 nm @ 1300 nm
輸出光功率(連續光)
50/125 µm光纖－20 dBm ± 1.7 dB
62.5/125 µm光纖典型值－17 dBm
100/140 µm光纖典型值－13 dBm
9/125 µm光纖典型值－40 dBm
調制輸出光功率比連續光低3 dB
功率穩定度(短期）
15分鐘，+23℃±3k，△T=±0.5 K
±0.05 dB
15分鐘，-10 to+55℃，△T=±0.5 K
±0.08 dB
功率穩定度(長期）
6小時，-10 to+55℃，△T=±0.5 K
±0.20 dB
調制輸出信號(方波，調制比1:1 )
270 Hz, 1 kHz, 2 kHz可選
操作模式
CW 連續光波信號
Auto－入輸出信號
（含可被所有安科特納光功率計
識別的波長信息）
FMOD 調制光波信號
調制頻率270 Hz, 1 kHz, 2 kHz
TWINTest 850 nm 1300 nm 自動切換
固定光連接器ST
2、Acterna OLS-6(1310/1550 nm)光源技術指標
激光器類型雙FP激光器(laser class 1)
波長范圍1310 nm±20 nm
1550 nm±20 nm
譜寬 典型值＜5 nm
輸出光功率(連續光）
（9/125 µm光纖） －7 dBm典型值±1 dB
調制輸出功率典型值－10 dBm
功率穩定度(1) (短期）
1小時，－10 to+55℃ 典型值±0.02 dB
功率穩定度(長期）
8小時，－10 to + 55℃ 最大值±0.1 dB
調制輸出信號(方波，調制比1:1 )
270 Hz, 1 kHz, 2 kHz可選
操作模式
CW 連續光波信號
Auto－入輸出信號
含可被所有安科特納光功率計識別的
波長信息
FMOD 調制光波信號
調制頻率270 Hz, 1 kHz, 2 kHz
DUAL雙波長模式。兩個波長均被激活。
連接器2個輸出(訂貨時請選擇
FC/PC或SC/PC）
3、Acterna OLS-6 (1550/1625 nm)光源技術指標
激光器類型雙FP激光器(laser class 1)
波長范圍1550±20 nm, 1625±20 nm
譜寬 典型值＜5 nm
輸出光功率(連續光)
（9/125µm光纖）－7 dBm典型值±1 dB
調制輸出功率典型值－10 dBm
功率穩定度(1) (短期)
1小時，－10 to + 55℃ 典型值±0.02 dB
功率穩定度(1) (長期)
8小時，－10 to + 55℃ 最大值±0.1 dB
調制輸出信號(方波，調制比1:1 )
270 Hz, 1 kHz, 2 kHz可選
操作模式
CW 連續光波信號
Auto- 入輸出信號
（含可被所有安科特納光功率計識別
的波長信息）
FMOD 調制光波信號
調制頻率270 Hz, 1 kHz, 2 kHz
DUAL 雙波長模式。兩個波長均被激活。
連接器2個(訂貨時請選擇
FC/PC或SC/PC)
(1) 開啟后15分鐘，調制信號dT=±1k
操作時間
干電池典型值60 h
NiCd電池典型值20 h
供電方式
干電池2 x Mignon(AA)1.5 V
NiCd電池2 x Mignon(AA)1.2 V
電池/NiCd cells 節電模式
20分鐘電池自動關閉以節約電能(該功能
可關閉)
電磁兼容性
符合EN 50081-1和EN 50082-1
校準周期3年
環境溫度
正常使用－10 to + 55℃
存儲和運輸－40 to +70℃
尺寸(w x h x d) 約73×28×140 mm
重量約200 g
OLS-5 BN 2255/01
OLS-6(1310/1550 nm), FC/PC
BN 2255/02
OLS-6(1310/1550 nm), SC/PC
BN 2255/45
OLS-6(1550/1625 nm), FC/PC
BN 2255/30
OLS-6(1550/1625 nm), SC/PC
BN 2255/32
每塊OLS包含
1 個攜帶套
2 節干電池
操作手冊
附件
光纖連接器清潔套件BN 2229/90.07
備用清潔帶BN 2229/90.08
Cleaning pins BN 2256/90.05
干電池Mignon(AA) BN 2229/90.01
(每塊表2節)
NiCd電池Mignon(AA) BN 2229/90.02
(每塊表2節)
NiCd電池充電器(外置)
230V, European AC line plug
BN 2229/90.03
110V, US AC line plug BN 2229/90.09
230V, US AC line plug BN 2229/90.19
攜帶套BN 2256/90.01
攜帶箱MK-5 BN 2126/90.01
(可裝2塊袖珍光表，2盤尾纖，OVF-1)
攜帶包MT-32 BN 2126/32
(可裝3塊袖珍光表，幾根尾纖，OVF-1,
電池充電器)
