詳細資料：

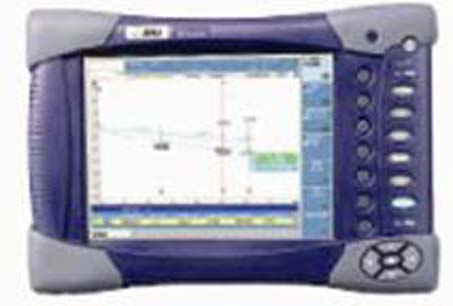

美國JDSU(安科特納)MTS-6000

MTS-6000

緊湊型光測試平臺

主要特性

● 結構緊湊，重量輕，高度集成

● 已經可以支持40多個應用模塊

● 有IL/ORL、OTDR、PMD、CD 或WDM 插拔模塊選擇

● 與MTS-51001和MTS-8000的插拔模塊兼容

● 帶有內置的VFL、功率計、LTS與視頻檢查顯示選件，具有全面的連接檢查功能

● 內置的光話機選件用于使用光纖通話

● 話機中的數據模式能夠?qū)�兩個遠端單元進行配置、測試與結果采集

● 在嚴酷度、跌落測試、擴展電池壽命等方面超過Telcordia 的技術指標

ACTERNA 測試與測量解決方案

JDSU的MTS-6000是一個結構緊湊的、重量輕的測試平臺，設計用于安裝與維護光纖網絡。它為現場技術人員提供當今市場上最高級別的性能與可升級能力。MTS-6000具有模塊化的設計，它能夠提供廣泛的測試功能，具有40多個不同的光纖模塊用于各種類型的應用。MTS-6000的多功能性使得技術人員能夠采用一種類型的測試設備進行標準化的測試，然后可以引入新的現場測試功能而無需增加成本。

由于MTS-6000與我們目前現有的光纖模塊產品系列兼容，技術人員可以現場在MTS-8000多網絡測試儀平臺與MTS-6000之間更換插拔模塊，無需其它的工具。為了確保您在測試設備上的資金投資獲得最高的投資回報率，現有的MTS-5100的OTDR模塊可以（采用擴展）被轉化為與MTS-6000 一起使用。 與MTS-5100 的MM, SR, DR, HD, 和VHD OTDR 模塊兼容

特點

l         物超所值

l         更高的投資回報率

l         更高的靈活性，能夠滿足未來的測試需求

l         無可比擬的速度與功能

l         更高的生產率

MTS-6000 緊湊型光測試平臺

結構緊湊，高度集成

MTS-6000的多功能性使得它能夠解決FTTx／接入網／城域網或者速度為10 Gb/s與

40 Gb/s 的長途／快捷網。

–         內置VFL、功率計、LTS、話機／數據以及視頻檢查顯微鏡選件（同時）

l         在一個模塊內具有插入損耗（IL）與光回?fù)p（ORL）功能（雙向）

l         在一個模塊內具有光時域反射計（OTDR）與色散（CD）功能

l         在一個模塊內具有極化模式色散(PMD)，波分復用（WDM）與光譜衰減（SA）功能

寬范圍的測試應用

– 對點到點網絡執行端到端連接性測試，包括對PON進行分段測試（不帶有分束器）

解決方案：帶有1310/1550 nm波長的MM、SRe、DR或HD OTDR模塊的MTS-6000

– 對PON的端到端連接性測試，包括分束器性能測試

解決方案：帶有1310/1490/1550 nm波長的VLR OTDR 模塊的MTS-6000

以及選件VFL、功率計與視頻檢查顯微鏡

– 在線維護與故障查找而不引起業務中斷

解決方案：帶有1625 nm 波長OTDR 模塊的MTS-6000

– 端到端連接性與光纖熔接特性測試

解決方案：帶有1310/1550/1625 nm 波長的HD 或VLR OTDR 模塊的MTS-6000

以及選件VFL、功率計與視頻檢查顯微鏡

– 端到端連接性與光纖熔接特性測試

解決方案：帶有1310/1550/1625 nm 波長的UHD OTDR 模塊的MTS-6000

1550 nm 波長的動態范圍為50 dB

– 高速傳輸系統中光纖的損耗／色散特性測試

解決方案：帶有PMD、CD/OTDR或OFI 模塊的MTS-6000

– 光纖特性測試并驗證其承載多個信道的適用性（水峰）

解決方案：帶有1383 nm 波長的VLR OTDR模塊的MTS-6000

采用組合的PMD/WDM/SA 模塊

–         未來所開發的新技術

–

解決方案：具有JDSU 新應用模塊的MTS-6000

模塊化設計

LAN/FTTx/接入網

城域網／核心網

10G/40G: 光纖特性

超長距離網絡

用于CWDM/DWDM 的系統升級

能夠滿足未來需求的模塊化平臺

MTS-6000 緊湊型光測試平臺

寬范圍的OTDR 模塊

JDSU已經開發出寬范圍的現場可替換OTDR模塊，適用于任何網絡類型上的任何應

用。JDSU提供了30多個OTDR模塊，用于對任意多模或單模網絡進行測試與故障查

找。MTS-6000 具有JDSU的業界領先的50 dB UHD OTDR模塊。

高性能

JDSU OTDR模塊產品系列是產業內的性能參考。MTS-6000具有新的VLR 以及UHD

OTDR 模塊，它能夠提供：

– 業內最好的光學技術指標

– 最高的動態范圍（1550 nm 波長為50 dB）

– 最短的事件盲區（對于VLR模塊為80 cm）

–         業內最好的數據采樣速度

–

解決方案：具有JDSU 新應用模塊的MTS-6000

模塊化設計

LAN/FTTx/接入網

城域網／核心網

10G/40G: 光纖特性

超長距離網絡

用于CWDM/DWDM 的系統升級

能夠滿足未來需求的模塊化平臺

MTS-6000 緊湊型光測試平臺

寬范圍的OTDR 模塊

JDSU已經開發出寬范圍的現場可替換OTDR模塊，適用于任何網絡類型上的任何應

用。JDSU提供了30多個OTDR模塊，用于對任意多模或單模網絡進行測試與故障查

找。MTS-6000 具有JDSU的業界領先的50 dB UHD OTDR模塊。

高性能

JDSU OTDR模塊產品系列是產業內的性能參考。MTS-6000具有新的VLR 以及UHD

OTDR 模塊，它能夠提供：

• 業內最好的光學技術指標
• 最高的動態范圍（1550 nm 波長為50 dB）
• 最短的事件盲區（對于VLR模塊為80 cm）
• 業內最好的數據采樣速度

快速而精確的故障查找

以50 dB的動態范圍為業界領先者

革命化的80 cm盲區

• 快速檢測
• 精確的故障定位
• 一鍵式自動測試
• 無需特定的設置
•  距離、損耗與ORL 測試

市場上獨特的儀表：

自動雙向數據采集與分析

用于端到端開通的理想儀表

需要執行OTDR 雙向測試以便獲得真正的、精確的熔接損耗讀數。JDSU已經開發出一

個創新的自動雙向分析功能，此功能被直接集成在MTS-6000 平臺上，至少比傳統的

雙向分析所需要的時間節約了50%。

• 真正的熔接損耗測試
• 揭示在一個方向上被盲區所隱藏的事件
• 通過采用相同的設置，消除了操作員的錯誤。
• 光纖連接性自動檢查
• 采用正確的參數立即進行跡線對齊

MTS-6000 覆蓋了所有的OTDR 應用

MTS-6000 緊湊型光測試平臺

偏振模色散（PMD）測試

• 快速而精確地測試PMD 延時、PMD 系數與二階PMD
• 一個被認可的標準化方法
• 結構最緊湊的PMD 測試解決方案
• 抗沖擊與抗振動設計（沒有移動部件）
• 能夠通過多個放大器進行測試
•  提供統計與長期監測

DWDM 維護測試

• 測試S、C與L波段的信道電平、功率與波長
• 結構最緊湊的WDM 測試解決方案
• 1485 nm 到1640 nm 波長測試
• 高波長精度
• 抗沖擊與抗振動設計（沒有移動部件）
•  提供統計與長期監測

組合的PMD、WDM與譜損耗（SA）測試

• 支持CWDM 與DWDM 系統的驗證，包括在全光譜帶寬上的光纖損耗。
• 結構最緊湊的PMD/WDM/SA 測試解決方案
• 在全光譜帶寬上的1260 nm 到1640 nm WDM 測試
• 一個高性能的PMD 模塊
• 采用SA 測試，獲得1260 nm 到1640 nm 全部損耗與dB/km 值
•  抗沖擊與抗振動設計（沒有移動部件）

插入損耗（IL）與光回?fù)p（ORL）測試

• 測試雙向插入損耗、光回?fù)p與光纖長度
• 一鍵式自動測試
• 由1310 nm、1490 nm、1550 nm 與1625 nm 中選擇三個波長
• 雙向測試功能
•  與OFI-2000 多功能損耗測試儀兼容

色散（CD）測試

• 執行1260 nm 到1650 nm 的色散分析
• 結構最緊湊的CD 測試解決方案
• 抗沖擊與抗振動設計（沒有移動部件）
• 僅需連接到光纖的一端
• 分段分析功能用于故障查找
• 集成了一個4-波長OTDR與一個光源
• 用于任何光測試的合適工具

通信能力提高生產率

在光纖測試過程中，如果電話線不夠或移動電話覆蓋不到，MTS-6000能夠提供一個內置

的光話機選件用于在測試技術人員之間進行永久通信。近端與遠端技術人員可以互相進

行通信，避免了許多測試錯誤，如果需要派出另外的人員，則這些錯誤會增加成本。

對于雙向測試，它需要近端與遠端儀表都能夠采集數據，光話機上的數據模塊使得兩個

儀表在OTDR測試過程中能夠同步數據采集，并且可以調用測試結果進行通過／失敗分

析。

• 45dB 的光話機
• 通過光纖進行文件傳送的功能
• 遠端儀表的遠程控制功能
• 話機與OFI-2000 和OTS-55 單獨使用的光話機兼容

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
