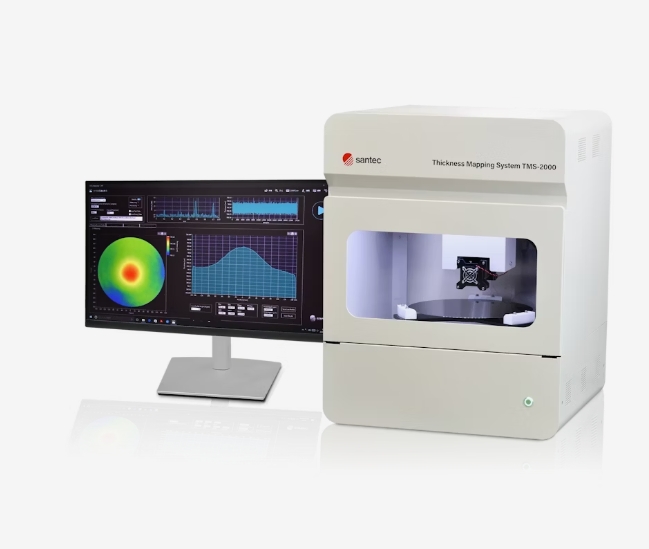

SANTEC/TMS-2000/高重復性模型
詳細資料:產品描述: Santec 的新系統 TMS-2000 為半導體晶圓厚度的高精度亞納米測繪帶來了新的動態。 TMS-2000 采用一種新穎的激光掃描方法(以前未在行業中用于晶圓測繪),為行業帶來了多項優勢;對溫度變化不敏感的精確厚度測量,單個系統不僅可以測量 Si 單層,還可以測量 SiC 和 GaN 等功率半導體以及 SOI 等多層晶圓,其成本點對生產中廣泛部署具有吸引力。隨著半導體器件尺寸的減小,光刻工藝的公差變得更加精細,提高了晶圓厚度和場地平整度測量的高精度的重要性。對于非接觸式,業界一直依賴外差干涉或斐索條紋分析系統進行亞納米精度測量,但這些系統在普遍采用方面存在一些缺點。當前的這些解決方案需要正面和背面晶圓照明,對溫度變化和振動敏感,并且復雜性和成本很高。 Santec TMS-2000 解決了當前解決方案中發現的所有問題。 特點: 測量精度高:運用干涉檢測技術,重復精度可達 1nm,能精確測量晶圓厚度和平整度。
測量參數豐富:可以分析全局(GFLR、GFLD、GBIR)、站點(SFQR、SFQD、SBIR)、邊緣(ESFQR)等參數,符合 SEMI 標準。
環境耐受性強:對溫度變化和振動不敏感,無需溫度控制或振動對策,可在多種環境下穩定工作。
設備尺寸緊湊:體積較小,適合多種應用場景,便于安裝和使用。
掃描速度快:具備螺旋掃描功能,可實現高速、高密度掃描,提高測量效率。
適用范圍廣:不僅可測量單層硅,還適用于碳化硅、氮化鎵等功率半導體以及 SOI 等多層晶圓,也能用于重摻雜硅的測量,且采用單面照明方式。
成本優勢明顯:與傳統解決方案相比,具有一定的成本優勢,更有利于在生產中廣泛部署。
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
