M8199A 128/256 GSa/s 任意波形發生器

Keysight M8199A 任意波形發生器（AWG）與其他同類產品相比，采樣率更高，帶寬更大，并且擁有多達 4 個同步通道。這些通道可以在單一模塊中同時工作。

• 高達 70 GHz 的模擬帶寬
• 100 至 128 GSa/s（4 通道）、200 至 256 GSa/s（2 通道）連續采樣率范圍
• 可同步 4 個模塊上多達 16 個 128 GSa/s 通道，或 4 個模塊上多達 8 個 256 GSa/s 通道
• 內置頻率和相位響應校準，可以提供純凈的輸出信號
• 6 位 ENOB，直流至 50 GHz 頻率范圍，F(xiàn)s 100 GSa/s 采樣率
• 固有抖動：< 75 fs
• 差分輸出電壓高達 1.4 Vpp @128 GBd
• 跳變時間（20/80）最短為 5 ps
• 以 25 fs 分辨率進行通道間偏移調整
• 可同步 4 個模塊上的多達 16 個通道
• 頻率大于 1 MHz 時，寬帶相位噪聲低于 140 dBc
• 每個通道配有 512 KSa / 1 MSa 波形存儲器

新型任意波形發生器的主要優勢

• 4 個 128 GSa/s 通道，或 2 個 256 GSa/s 通道，標稱模擬帶寬高達 70 GHz
• 為研發工程師提供高性能信號源，用于生成任意信號，支持他們開發波特率高達 140 GBd 的設計
• Keysight M8199A 256 GSa/s 任意波形發生器的采樣率是當今市場上常規任意波形發生器的兩倍，而模擬帶寬至少多 50%。 得益于此，研發工程師能夠快速開發太比特傳輸系統中的先進元器件
• 即時可用的綜合型儀器
• 與常見軟件（如 MATLAB 或 Keysight IQTools）配合使用
• 基于M8070B 的 SCPI 編程接口
• 配置非常靈活，可通過升級選件從 2 個 128 GSa/s 通道升級到 4 個 256 GSa/s 通道

Keysight M8199A 任意波形發生器（AWG）擁有 4 個 128 GSa/s 通道，或 2 個 256 GSa/s 通道，標稱模擬帶寬高達 70 GHz。

作為高性能任意波形信號源，M8199A 可幫助客戶開發 128 Gbaud 甚至更高波特率的設計，包括適用于 TB 級傳輸系統的先進元器件。

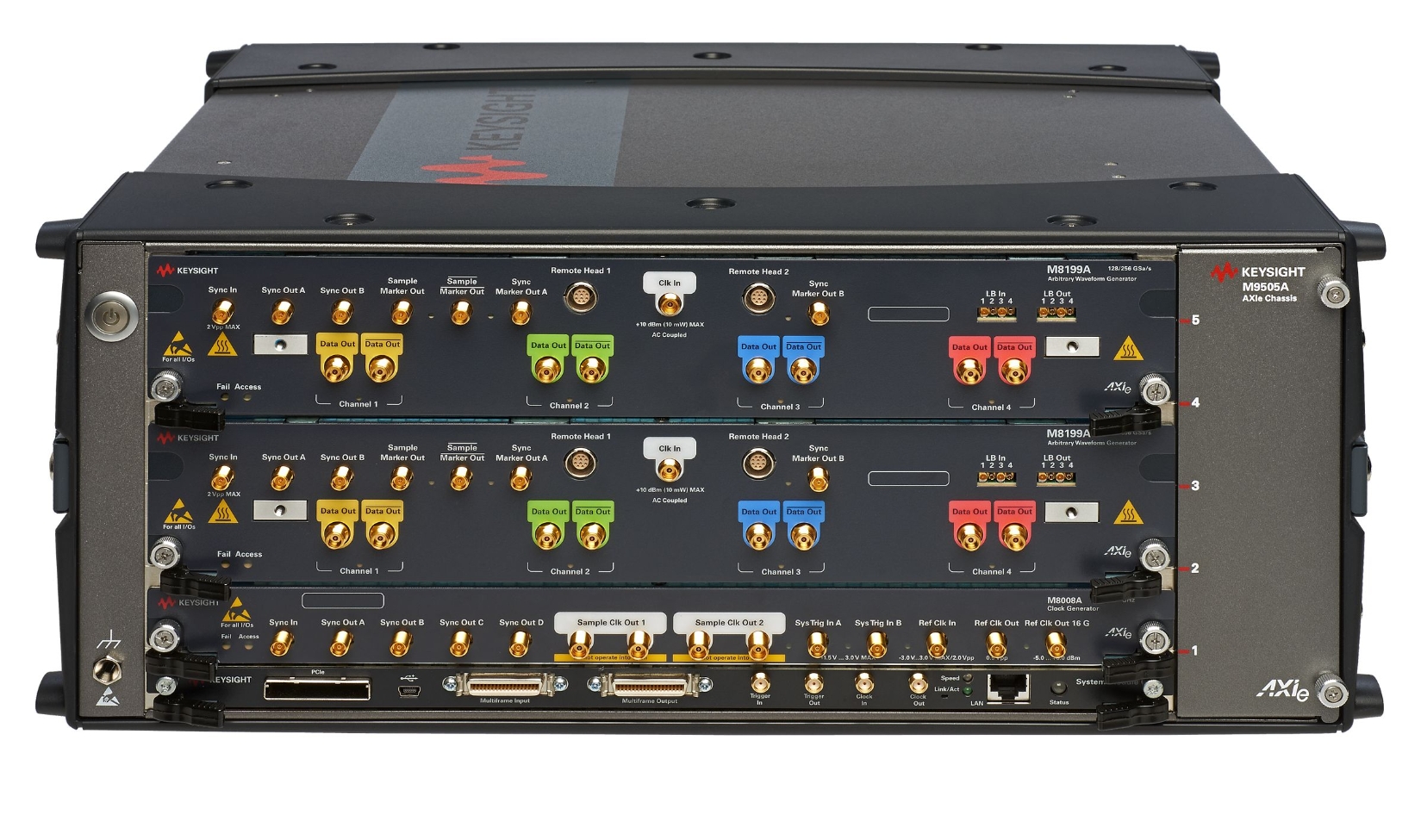

M8199A 在每個 2 插槽 AXIe 模塊中提供多達 4 個 128 GSa/s 差分輸出通道，并能同步多達 4 個模塊，讓您能夠以經濟實惠的方式來激勵多通道高速接口。
