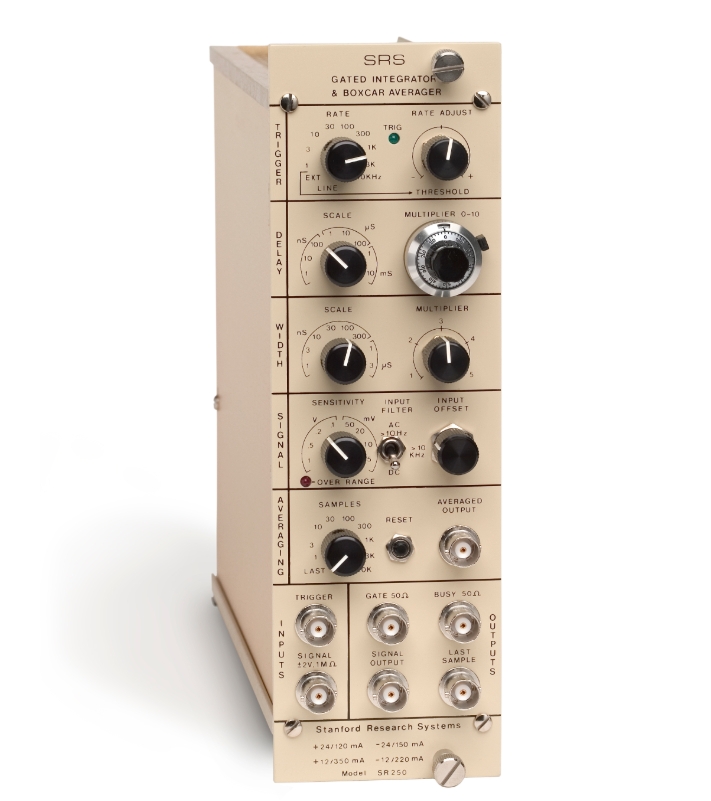

SR250 門控積分器是一款多功能、高速 NIM 模塊，旨在從嘈雜的背景中恢復快速模擬信號。SR250 由一個柵極發生器、一個快速門控積分器和指數平均電路組成。內部或外部觸發的門發生器提供從幾納秒到 100 ms 的可調延遲，然后生成寬度在 2 ns 到 15 μs 之間的連續可調門。門延遲可以從前面板設置，也可以通過施加后面板控制電壓來自動掃描。掃描門限可以恢復整個波形。

快速門控積分器在門限期間對輸入信號進行積分。然后，積分器的輸出通過門寬進行歸一化，以提供與采樣門期間輸入信號平均值成正比的電壓。該信號由低壓降采樣保持放大器進一步放大和采樣，并通過前面板 BNC 連接器輸出。最后一個樣本輸出提供了對信號的逐個分析，使儀器成為計算機數據采集系統中特別有用的組件。

觸發

SR250 可以在內部或外部觸發。內部速率發生器在 0.5 Hz 至 20 kHz 范圍內連續可變，范圍為 9 個。外部觸發脈沖可短至 5 ns，允許使用光電二極管和光電倍增管的快速脈沖觸發該裝置。還可以選擇單發和線觸發。

信號輸入

儀器的靈敏度（輸出電壓/電壓輸入）可設置為 1 V/1 V 至 1 V/5 mV。如果需要額外的增益，SR250 可以與 SR240 前置放大器一起使用。輸入受到 100 V 保護，具有 1 MΩ 的輸入阻抗。輸入濾波器在積分器對輸入進行采樣之前拒絕不需要的信號。不需要的 DC 輸入偏移很容易用 10 圈電位計消除。

Gate Timing（門限定時）

來自觸發器的樣本門限的延遲由 delay multiplier 和 scale 設置。延遲刻度乘以 10 圈乘法器刻度盤上的設置，允許從幾納秒到 100 毫秒的連續可調延遲。延遲乘法器也可以從后面板控制電壓輸入更改，這在需要掃描門的應用中是一個有用的功能。此輸入端的 0 到 10 伏特會覆蓋前面板 0 到 10× 的延遲乘法器。從觸發器到門的插入延遲僅為 25 ns，門限延遲抖動僅為滿量程延遲的 20 ps + 0.01 %。

采樣門的寬度可以在 8 個寬度范圍內從 2 ns 到 15 μs 連續調整。對該裝置進行簡單修改后，門寬可達 150 μs。前面板門輸出提供門的表示，可以與示波器上的信號疊加，以提供門定時的精確顯示。

信號輸出

可以從前面板中選擇 1 到 10,000 個樣品的移動指數平均值。這種傳統的平均技術對于從嘈雜的背景中提取小信號非常有用。在隨機白噪聲背景的情況下，信噪比增加平均值中樣本數的平方根。單獨使用這種技術，S/N 可以提高高達 100 倍。如果不需要平均，或者如果要在計算機上執行平均，則最后一個采樣輸出提供與最后一個門周期內輸入信號的平均值成比例的電壓。

平均重置

reset 按鈕將 average output 設置為零。平均值也可以通過后面板 logic input 重置。平均復位輸入將接受 TTL 信號或接地開關閉合，以復位移動平均輸出。

極性控制和主動基線扣除

最后一個采樣和平均輸出的極性由后面板的撥動開關控制。可以為負信號選擇正輸出，反之亦然，從而允許與單極模數轉換系統輕松連接。除了傳統的平均模式外，SR250 還擁有獨特的主動基線扣除模式，允許您主動消除基線漂移。在 Active Baseline Subtraction 模式下，SR250 以源重復頻率的兩倍觸發。在備用觸發中，當信號不存在時，僅對基線進行采樣，并且 SR250 在將最后一個采樣輸出添加到移動平均之前反轉其極性。因此，任何與源無關的基線漂移都將被減去。

其他輸出

信號輸入通過一段同軸電纜傳遞到信號輸出，用于端接和門定時。它與輸入端正好延遲 3.5 ns，并且可以端接以?xún)?yōu)化信號增益或響應時間。門輸出提供與內部門信號同步的脈沖。門限輸出是定時的，因此可以與信號輸出疊加，以精確調整門限定時。繁忙輸出提供 TTL 定時脈沖，該脈沖在設備集成時為高電平，當 SR250 準備好接受另一個觸發器時為低電平。這些輸出有助于簡化實驗設置和故障排除。
