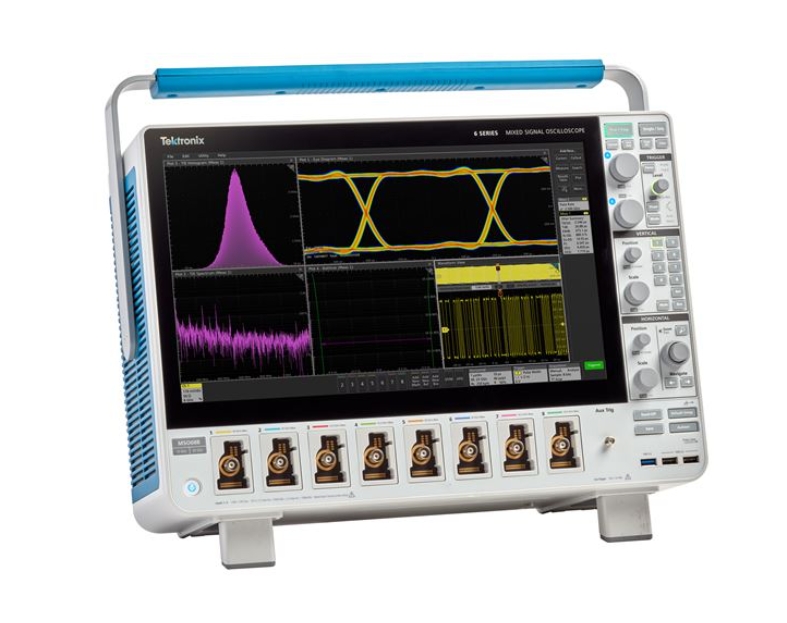

輸入通道

• 4、6 或 8 個 FlexChannel 輸入®
• 每個 FlexChannel 都提供：
  • 一個模擬信號，可以顯示為波形視圖和/或頻譜視圖
  • 8 個數字邏輯輸入，帶 TLP058 邏輯探頭

帶寬（所有模擬通道）

• 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升級）

采樣率（所有模擬/數字通道）

• 實時：50 GS/s（2 個通道）、25 GS/s（4 個通道）、12.5 GS/s（> 4 個通道）
• 插值：2.5 TS/s

記錄長度（所有模擬/數字通道）

• 62.5 M 點標準
• 125、250、500 M 點或 1（可選）

波形捕獲速率

• >500,000 個波形/秒

垂直分辨率

• 12 位 ADC
• 高分辨率模式下高達 16 位

標準觸發器類型

• 邊沿、脈沖寬度、欠幅、超時、窗口、邏輯、建立和保持、上升/下降時間、并行總線、序列、視覺觸發、視頻（可選）、射頻與時間的關系（可選）
• 輔助觸發器 ≤5 VRMS、50Ω、400 MHz（僅限邊沿觸發器）

標準分析

• 光標：波形、V條、H條、V&H條
• 測量范圍： 36
• 頻譜視圖：頻域分析，獨立控制頻域和時域
• FastFrame™：分段內存采集模式，最大觸發速率>每秒 5,000,000 個波形

• 繪圖：時間趨勢、直方圖、頻譜和相位噪聲

• 數學運算：基本波形運算、FFT 和高級方程編輯器
• 搜索：根據任何觸發條件進行搜索
• 抖動：TIE 和相位噪聲

可選分析

• 高級抖動和眼圖分析
• 用戶定義的篩選
• 高級頻譜視圖
• RF 與時間跟蹤、觸發器、頻譜圖和 IQ 捕獲
• 數字電源管理
• 模板/極限測試
• 逆變器、電機和驅動器
• LVDS 調試和分析
• PAM3 分析
• 高級功率測量和分析
• 高級矢量信號分析 （SignalVu-PC）

可選的協議觸發、解碼和分析

我2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2.0、USB3.0、PCIe Gen1/Gen2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、1-Wire、MDIO 和 NFC

可選的串行一致性測試

• 以太網， USB 2.0， 汽車以太網， 多千兆位汽車以太網， 工業以太網， MIPI D-PHY 1.2， MIPI D-PHY 2.1， MIPI C-PHY 2.0

可選內存分析

• DDR3 調試、分析和一致性測試

任意波形/函數發生器（可選和可升級）

• 50 MHz 波形生成
• 波形類型： 任意波形、正弦波、方波、脈沖、鋸齒波、三角形、直流電平、高斯、洛倫茲、指數上升/下降、Sin（x）/x、隨機噪聲、半正弦、心臟

數字電壓表（產品注冊后免費）

• 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

觸發頻率計數器（產品注冊后免費）

• 8 位數字

顯示

• 15.6 英寸（396 毫米）TFT 彩色
• 高清晰度 （1,920 x 1,080） 分辨率
• 電容式（多點觸控）觸摸屏

連接

• USB 主機（7 個端口）、USB 3.0 設備（1 個端口）、LAN（10/100/1000 Base-T 以太網）、DisplayPort、DVI-I、VGA

e*范圍®

• 通過標準 Web 瀏覽器通過網絡連接遠程查看和控制示波器
•
