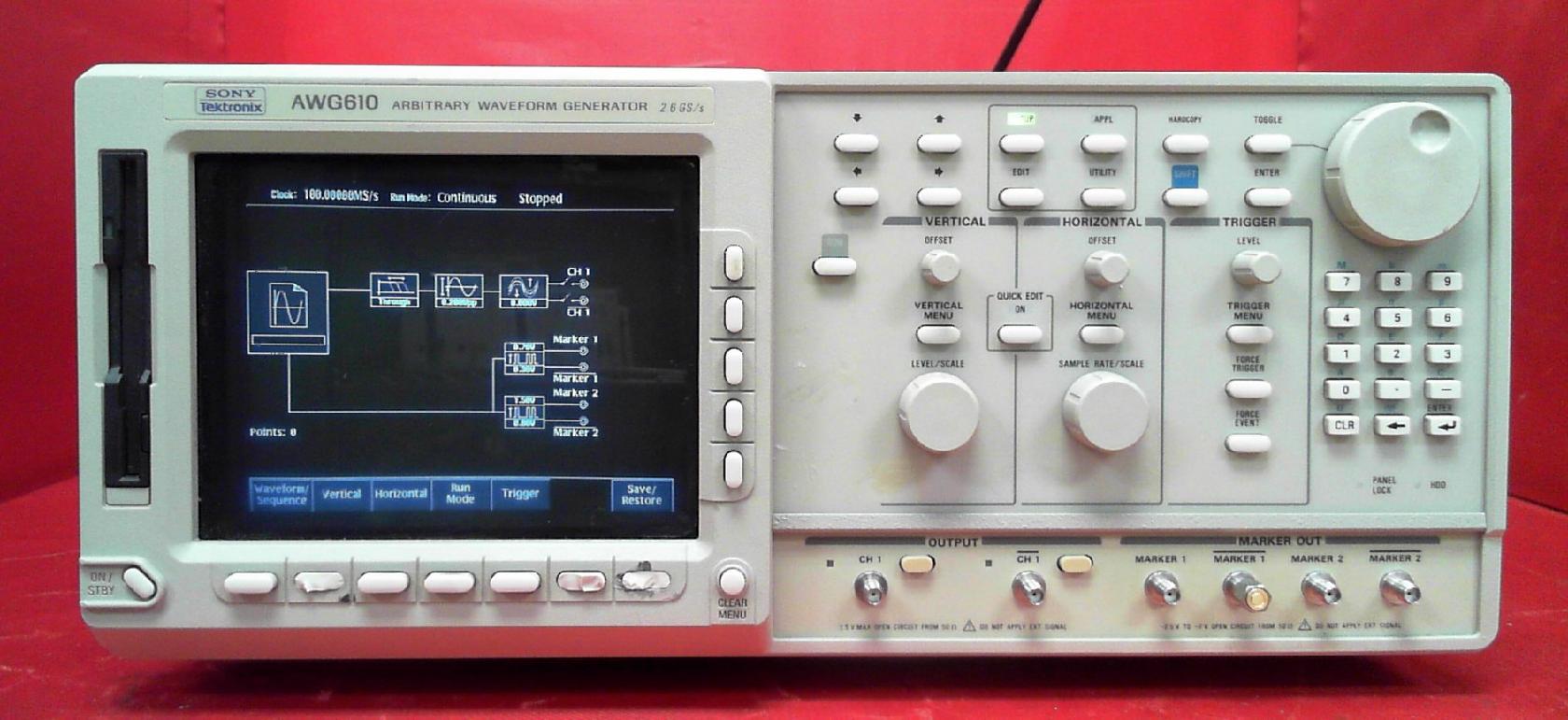

Tektronix/AWG610/泰克 AWG610 任意波形發生器

• Tektronix/AWG610/泰克 AWG610 任意波形發生器
• 欲購買或租賃Tektronix/AWG610/泰克 AWG610 任意波形發生器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

產品描述：

AWG610 是泰克的任意波形發生器。任意波形發生器 (AWG) 是人們用來生成重復或單次電波形的一種電子測試設備。單次波形需要內部或外部觸發源，而重復波形則不需要。將波形發生器產生的信號注入到設備中，以便在測試期間進行分析、發現設備問題或確認正常運行。

他們獨特的設計將圖形編輯顯示與可用的最強大的硬件輸出功能相結合。這允許在屏幕上查看波形編輯并通過輕松創建復合信號來簡化“假設”測試場景。該系列使用圖形用戶界面來克服與開發任意和復雜波形相關的歷史難題。內置了幾種直觀而強大的技術來開發和編輯自定義波形。

AWG 610 在正常模式下提供高達 2 V 輸出或 4 V 到差分輸入，互補輸出具有 460 MHz 帶寬（1 V 輸出或 2 V 到差分輸入，互補輸出在直接輸出時具有 875 MHz 帶寬），每個具有 8 位垂直分辨率。 AWG 610 還提供 2 通道互補 2.5 V 可變標記（Tr/Tf：<150 ps @ 2 Vp-p）數據，100 ps 去偏斜分辨率高達 2.6 GHz。

高性能 AWG 610 可通過 GPIB 完全編程。對于吞吐量關鍵型應用，AWG 610 還可以通過 10-Base-T 以太網端口進行編程，并提供一個數量級的更快數據傳輸。其 GPIB 減少了所需的編程工作量。因此，它是為您的系統環境提供標準和任意波形生成的理想補充。可選的機架安裝可用于輕松將硬件集成到您的測試系統中。

特點：

波形長度 – 512 到 8,100,032 點，為 8 的倍數。

序列長度 – 1 到 8,000 步。

序列重復計數器 - 1 到 65,536 或無限。

高達 2.6 GS/s 的采樣率測試高速設備和子系統

可提供超過 800 MHz 的輸出帶寬

記錄長度為 8 M 字以實現最長的信號播放時間

用于精確信號復制的 8 位垂直分辨率

通道 1 和互補輸出

每個通道的標記輸出 2 個，混合信號的可變和互補

400 fs 分辨率邊沿偏移控制，提高時序精度

來自 DSO 的直接波形傳輸

從 GPIB、軟盤或 10 Base-T 以太網傳輸文件

易于使用的屏幕波形創建和編輯

靈活使用的任意或標準波形生成

獨特的實時測序有效地將記錄擴展為幾乎無限的記錄長度

可通過 GPIB 和 10 Base-T 以太網進行編程

用于海量數據存儲的內置硬盤

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
