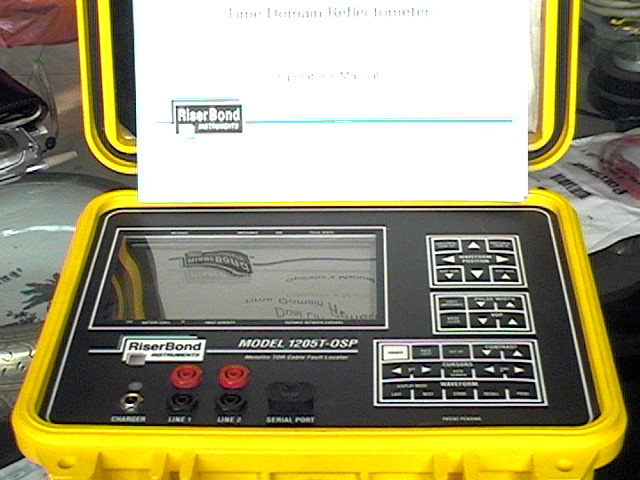

其它/Riser Bond 1205T-OSP/電纜故障定位儀
- 其它/Riser Bond 1205T-OSP/電纜故障定位儀
- 欲購買或租賃其它/Riser Bond 1205T-OSP/電纜故障定位儀?請在線咨詢或拔打24小時電話:13715327187
詳細資料:
1205T電纜故障定位儀 (現貨全新原包裝)
英國雷迪公司的雙線輸入時間域金屬反射儀的工作原理與雷達原理基本相同,能快速、方便檢測出長期未能解決的長距離架空電纜上各類金屬線對的開路、短路、串音、阻抗不連續、連介面故障、受潮、電纜分接點、負載線圈、鼠齒破壞、故意和無意的損壞、接觸不良所導致的系統故障。
1205T型定位儀還可以用來檢測地下電纜,在導線管內的電纜和墻內電纜的故障,還可以用來檢測在線架上的新電纜,已架設防好的電纜,運輸過程中損壞的電纜,長度短缺的電纜,正在使用中的電纜和庫存電纜。
最大測程:VOP(傳播速度)=0.99時為19400米 VOP(傳播速度)=0.60時為11700米
測距精度:±0.15米加上±0.10%讀誤差
動回波損耗:游標處2位元數位自動回波損耗計算
自動串音:游標處2位元數位自動化回波串音計算
自動/手動濾波器:標準----二每均值濾波器 可選擇----多功能/多級濾波器。
波形存儲:標準----4每波形,每波形12,000每采樣點 可選----16每波形,每波形12,000每采樣點 串列I/Q口:RS-23 帶有波形觀察軟體
|
產品介紹 |
|
1205T脈沖反射儀適用于雙絞線通信電纜和電力電纜,可對各種類型的電纜故障和接頭故障進行準確的定位。 ■最大測試范圍可達20公里 ■沒有復雜的菜單,每個鍵只有一項功能,每項功能都有一個對應的鍵 ■七種可選取的脈沖寬度 ■兩線對測試用于電纜對比 ■自動串音測量功能 ■自動故障嚴重程度計算■超級波形存儲 ■間歇故障探測模式 ■多功能濾波器 ■相互的獨立雙光標 ■自動或手動調節光標位置 ■設計緊湊、重量輕、便攜的OSP機箱 |
| 產品功能描述 |
|
| 應用范圍 |
扭絞線對電纜,雙線金屬電纜 |
| 主要特點 |
多功能金屬回波儀(TDR)具超級存貯系統(Super-Store)及波形觀察分析軟件(Wave-View) |
| 距離范圍(最大量程) |
當1099VOP時為19.2km, 當0.30VOP時為10.5km |
| 距離精度 |
±0.15m±0.01%讀數 |
| 傳播速度 |
從0.3VOP~0.99VOP遞增步長為0.01VOP |
| 水平分辨率 |
<610m:當0.99VOP時為0.07m,當0.30VOP時為0.02m。>610m:任何VOP時為0.10m |
| 垂直靈敏度 |
>65分貝 |
| 波形存貯 |
可存4到64個波形 |
| 自動/手動噪聲濾波 |
標準:兩個均值濾波器。 可選:多功能/多級濾波器 |
| 產品特征 |
|
| 長度 |
267mm |
| 寬度 |
247mm |
| 高度 |
127mm |
| 重量 |
3.6kg |
| 產品持有證書 |
|
| |
CE |
儀器保證:
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
