其它/XGIG4K-PCIE4-X16/VIAVI XGIG4K-PCIE4-X16 分析儀/干擾器平臺機箱

其它/XGIG4K-PCIE4-X16/VIAVI XGIG4K-PCIE4-X16 分析儀/干擾器平臺機箱
欲購買或租賃其它/XGIG4K-PCIE4-X16/VIAVI XGIG4K-PCIE4-X16 分析儀/干擾器平臺機箱？請在線咨詢或拔打24小時電話：13715327187

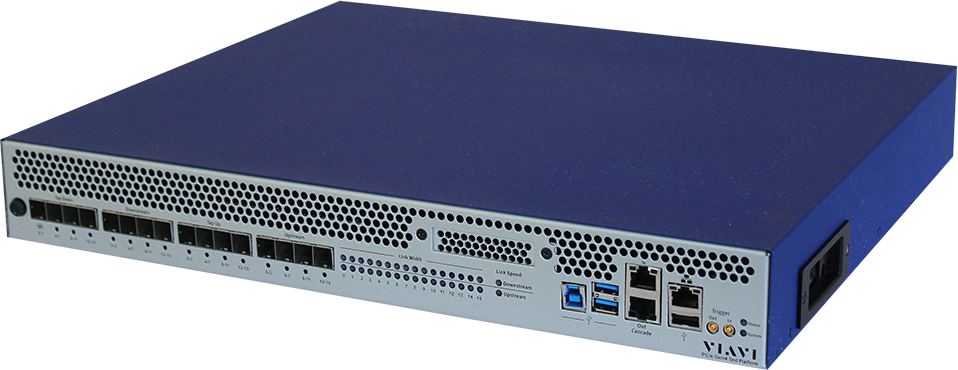

VIAVI XGIG4K-PCIE4-X16 分析儀/干擾器平臺機箱/其它縮略圖

詳細資料：

產品描述：

適用于 PCI Express 4.0 的 Xgig 4K16 協議分析儀/干擾器平臺是一個單一平臺，允許對堆棧所有層的PCIe 第四代協議流量進行同步協議分析和錯誤注入。它支持 x1、x2、x4、x8 和 x16 的通道寬度，鏈路速度為 2.5 GT/s、5.0 GT/s、8.0 GT/s 和 16 GT/s。 Xgig 4K16 是 VIAVI 協議產品系列中最新添加的 PCI Express 4.0 分析儀和干擾器測試工具。

前面板上的彩色 LED 指示鏈路速度、通道寬度和信號質量。在當今復雜的多協議環境中，需要與以太網、SAS 和 FC 等其他接口進行集成分析，Xgig 4K16 PCIe 分析儀可與專為這些協議設計的其他 VIAVI 協議分析儀連接，以提供時間相關的多協議視圖。

Xgig 4K16 PCIe 4.0 協議分析儀/干擾器機箱具有 128 GB 內存； 64GB 用于上游流量捕獲，64GB 用于下游流量捕獲。該機箱提供先進的PCIe 和 NVMe觸發和搜索功能，旨在減少調試和解決問題的停機時間。軟件和固件支持最新的 PCIe 和 NVMe 規范，并將提醒用戶 PCIe 堆棧每一層的所有錯誤，包括 LTSSM 查看器中的狀態和子狀態級別錯誤。 Xgig PCI Express 協議分析儀的其他功能包括內插器自動調節、PCIe 和 NVMe 設備和地址、配置空間查看器、PCIe 鏈路性能測量、跟蹤視圖數據包壓縮以及 PERST#、PEWAKE# 和 CLKREQ# 的邊帶信號觸發。

Xgig 4K16 PCIe 協議分析儀配備全套內插器和探頭，支持所有 PCIe 和 NVMe 連接器接口，包括添加 x8 和 x16 焊接式飛線探頭。使用時間同步數據包跟蹤視圖，Xgig 4K16 支持將 SMBus 捕獲與 PCIe 或 NVMe 數據包一起顯示。

產品特點：

插入器：x8 和 x16 插槽、x4 飛線盒、x4 M.2、x4 U.2（提供雙端口）和 x16 SFF-8644

1U+機箱，128GB內存（64GB上游和64GB下游）

主機-客戶端連接，用于使用以太網進行遠程調試或使用 USB 進行本地調試

用于 NVMe 管理接口 (NVMe-MI) 可觀察性的 SMB 捕獲和觸發

使用一個內插器在單個機箱上同時進行分析和干擾

解碼堆棧所有層的所有 PCIe 和 NVMe 流量，包括 TLP、DLLP 和 PHY 層邏輯子塊

觸發和搜索事件包括訓練序列、有序集、隊列對、PRP、分散/聚集列表 (SGL)、SMB 等。

Tap 上游和下游端口允許 AJA 配置干擾

將最多 4 個 Xgig 捕獲級聯到單個跟蹤視圖中

完全支持 PCI Express 的 LTSSM

用于捕獲多個痕跡的內存分段

現場可更換的模塊化風扇和電源組件

便攜、輕便、獨立

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
