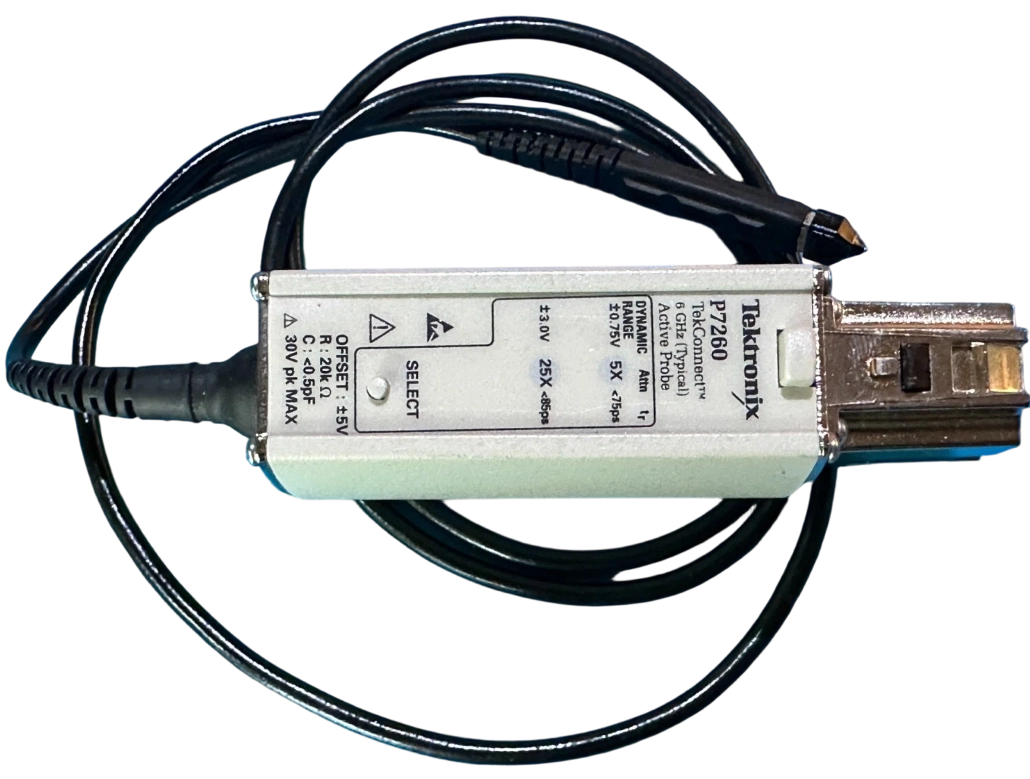

Tektronix/P7260/TeKtronix P7260 單端有源探頭
詳細資料:
產品描述
泰克 P7260 是一款面向高速電路測試的6GHz 單端有源探頭,也是全球首款采用硅化鍺(SiGe)技術開發的探頭,適配泰克 TekConnect 接口示波器,專為高速電路設計人員提供精準探測方案,該探頭帶寬覆蓋直流至 6GHz,上升時間低于 75ps,輸入電容小于 0.5pF,輸入電阻為 20kΩ,能最大程度降低對被測電路的負載干擾。它具備 5 倍和 25 倍可切換衰減模式,對應 1.5Vp-p 和 6Vp-p 兩種動態范圍,直流偏置范圍為 ±5V,無損最大輸入電壓達 30V(直流 + 峰值交流)。探頭采用小型探頭頭部設計,適配精細間距電路的測試點,搭配 TekConnect 接口,可兼容 TDS6604、TDS7404 等多款示波器,還配備全套探針配件,附帶用戶手冊與存放箱,整體適配高速電路的高精度探測需求。
產品特點
核心技術領先且性能強勁:作為全球首款采用硅化鍺技術的探頭,其 6GHz 帶寬搭配小于 75ps 的上升時間,能精準捕捉高速信號的細微特征;同時低至 0.5pF 的輸入電容和低噪聲設計,既減少了對被測電路的干擾,又能保障微弱高速信號測量的準確性。
測量模式靈活適配:通過撥碼開關可切換衰減檔位,實現 1.5Vp-p 和 6Vp-p 動態范圍的自由切換,能分別適配小信號精細測量和較大幅度信號探測的不同場景,無需更換探頭即可滿足多樣測試需求。
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
