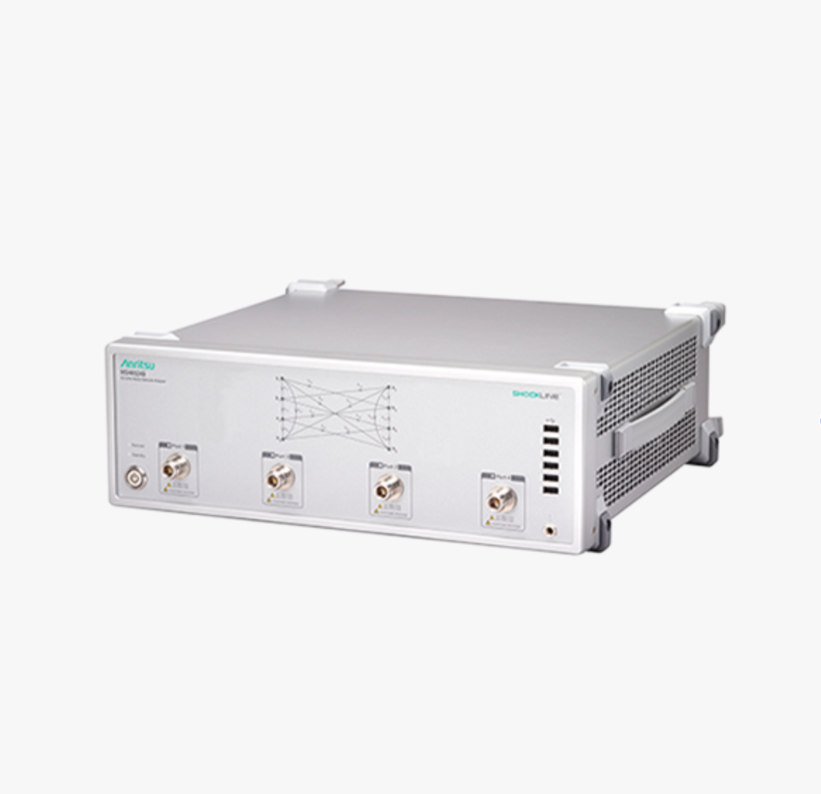

Anritsu/MS46522B/安立 MS46522B 矢量網絡分析儀

Anritsu/MS46522B/安立 MS46522B 矢量網絡分析儀
欲購買或租賃Anritsu/MS46522B/安立 MS46522B 矢量網絡分析儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品概述：

ShockLine™ MS46522B 系列是 2 端口性能矢量網絡分析儀。該系列提供前所未有的價值和性能水平，降低了測試成本并加快了高達 92 GHz 的眾多測試應用的上市時間，包括：制造和驗證用于 5G 毫米波應用的移動網絡設備和裝置;汽車電纜;高速數據互連;和系統集成組件。

ShockLine MS46522B 系列配置了選件 10、20 或 43，為該系列帶來了射頻到微波頻率功能。這些頻率選項與強大的 shockline 軟件相結合，為最具挑戰性的無源器件測試提供了經濟高效的解決方案。

選項 82 和 83 是 ShockLine MS46522B VNA 的 E 波段頻率選項。這些選件使用系留源/測量模塊，將性能、成本和便利性提升到一個新的水平，這在市場上是前所未有的。選件 82 配有 1 米系繩，用于臺式應用，選件 83 配有 5 米系繩，適用于空口（OTA）暗室安裝。對于僅需要 E 波段頻率覆蓋的應用，ShockLine MS46522B 55-92 GHz 毫米波選項是市場上最有價值的產品，可實現 E 波段組件的大規模市場生產。

對于需要時域分析的應用，MS46522B VNA 上提供了選項 2 和 22。選項 2 支持實時帶通和低通時域功能。低通時域可實現類似 TDR 的顯示，能夠顯示距離或時間上的真實阻抗。選件 22 為 ShockLine MS46522B配備了基于文件的信號完整性（SI）工具，用于調試 SI 問題和驗證電路模型。

8.5 GHz ShockLine MS46522B VNA 型號具有額外的偏置三通選件，即選件 61，允許用戶在測試時為偏置器件提供直流電源。

該系列包括位于緊湊型 3U 高機箱中的計算機和電源，并使用與 ShockLine 系列其他產品相同的 GUI、軟件、命令語法、驅動程序和編程環境。

特征：

保證性能高達 43.5 GHz，帶擴展 K™ 端口

高輸出功率允許測量高衰減設備

高級時域選件提供用于信號完整性分析的工具

寬動態范圍可測量極低的反射偽影

出色的校正方向性可最大限度地降低測量不確定度

SmartCal™ 自動校準單元減少了校準和設置時間

具有時間選通選項的時域可實現更輕松、更快速的故障識別

用于遠程控制的現代 LAN 接口比 GPIB 更快

ShockLine 系列中的通用 GUI 和 SCPI 接口

偏置 T 選項簡化了 DUT 需要直流偏置的測試設置

通用夾具提取（UFX）軟件選項為測試夾具提取提供了先進的去嵌入工具

E 波段 VNA

擴展的頻率范圍覆蓋 E 波段和 V 波段的主要部分

完全組裝的測試系統消除了設置錯誤并提高了可靠性

系留模塊直接連接到 DUT，提高了測量穩定性

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
