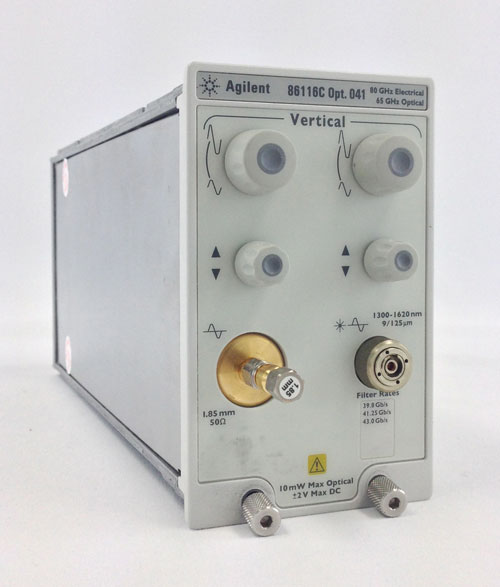

Agilent/86116C/安捷倫 86116C 光電模塊
詳細資料:產品描述: 安捷倫86116C支持先進的元器件和子系統設計,這些設計需要對超高速信號進行精確表征。在查看 10 至 100 Gb/s 范圍內的波形時,示波器有三個關鍵要求:設計良好的頻率響應、寬帶寬和極低的內部抖動。86116C 光學和電氣模塊是測量高速通信信號的最快解決方案之一。86116C 具有 45 GHz 或 70 GHz 光帶寬和 93 GHz 電帶寬,與 86107A 精密時基模塊配合使用時,成為超高速波形分析的理想解決方案。設計人員將看到其設備的真實性能,而不是測試設備產生的像差。
未濾波的帶寬設置為測量和顯示超高速波形提供了最佳的脈沖保真模式,并提供小于 7.4 ps 的快速全寬半最大值 (FWHM) (86116C-041)。用戶可選擇的帶寬設置可以在觀察小信號時降低噪聲。電通道具有超過 93 GHz 的帶寬。這產生了 3.9 ps 的系統上升時間。與帶寬同樣重要的是,該通道具有控制良好的頻率響應,以最大限度地減少波形失真。用戶可選擇的帶寬設置可用于降低儀器噪聲。
產品特點:
用于9/125光纖的65GHz光通道
1480-1620nm波長范圍
典型的rms噪聲:36μW(39.8/43.0Gb/s濾波器),125μW(65GHz帶寬)
顯示的最大峰值功率:40mW
參考接收機功能:39.8/43.0Gb/s
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
