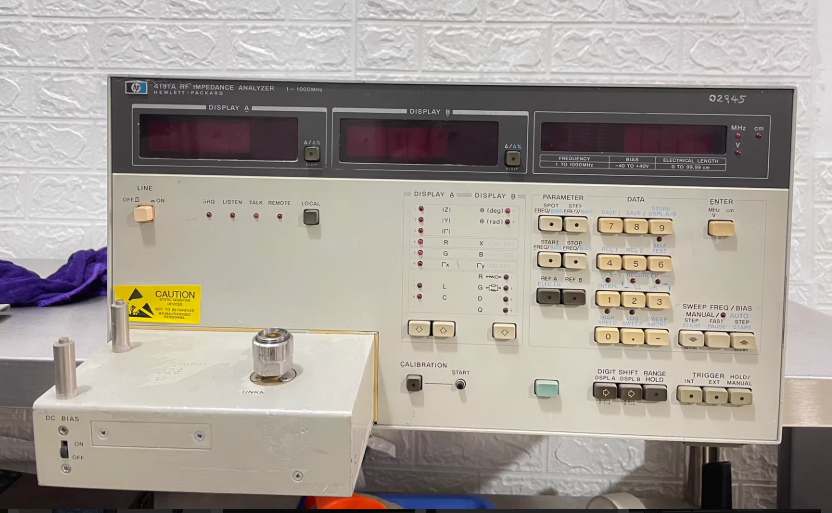

Agilent/HP/4191A/銷售、租賃|惠普 4191A 射頻阻抗分析儀
詳細資料:
產品描述:
惠普 4191A 應用網絡分析和矢量比檢波測量原理,其基本測量電路由信號源和矢量電壓比檢測器組成。信號源產生 1-1000MHz 的正弦測試信號,通過高頻定向電橋?qū)y(cè)試信號加到被測件上,高頻定向電橋的測試端口連接被測件,并提供正比于被測件反射系數矢量的輸出信號,以此確定被測件的阻抗。
產品特點:
寬頻率范圍:測試頻率范圍為 1-1000MHz,覆蓋了 UHF、VHF 和視頻頻段,且具有自動掃頻功能,可用于分析器件在不同頻率下的阻抗特性。
多參數測量:能夠測量 14 種參數,包括電阻(R)、電抗(X)、電導(G)、電納(B)、電感(L)、電容(C)、品質因數(Q)、損耗因數(D)、阻抗(|Z|)、導納(|Y|)、相位角等,還可以進行反射參數測量,滿足多種測量需求。
高分辨率與精度:最大分辨率為 4.5 位數字顯示,內部合成器測試頻率信號精度達 3ppm,可選 100Hz 至 200Hz 的高分辨率(選件 002),能夠精確地檢測被測件的參數變化。
寬測量范圍:阻抗測量范圍為 100mΩ 至 20kΩ,導納測量范圍為 100μS 至 10S,電感測量范圍為 0.1nH 至 5mH,電容測量范圍為 0.1pF 至 1μF,可適應不同類型和規格的電子器件測量。
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
